1.钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述钯/氮掺杂二氧化钛电催化剂包括N‑TiO2载体和Pd纳米颗粒，所述N‑TiO2载体为掺杂N的TiO2，所述Pd纳米颗粒负载在N‑TiO2载体上；

将所述钯/氮掺杂二氧化钛电催化剂分散于有机溶剂中，然后均匀涂抹在碳纸上，得到负载了钯/氮掺杂二氧化钛电催化剂的电极，用于电催化氢化还原脱氯反应。

2.根据权利要求1所述的钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述Pd纳米颗粒和N‑TiO2载体的质量比为0.1～1:1。

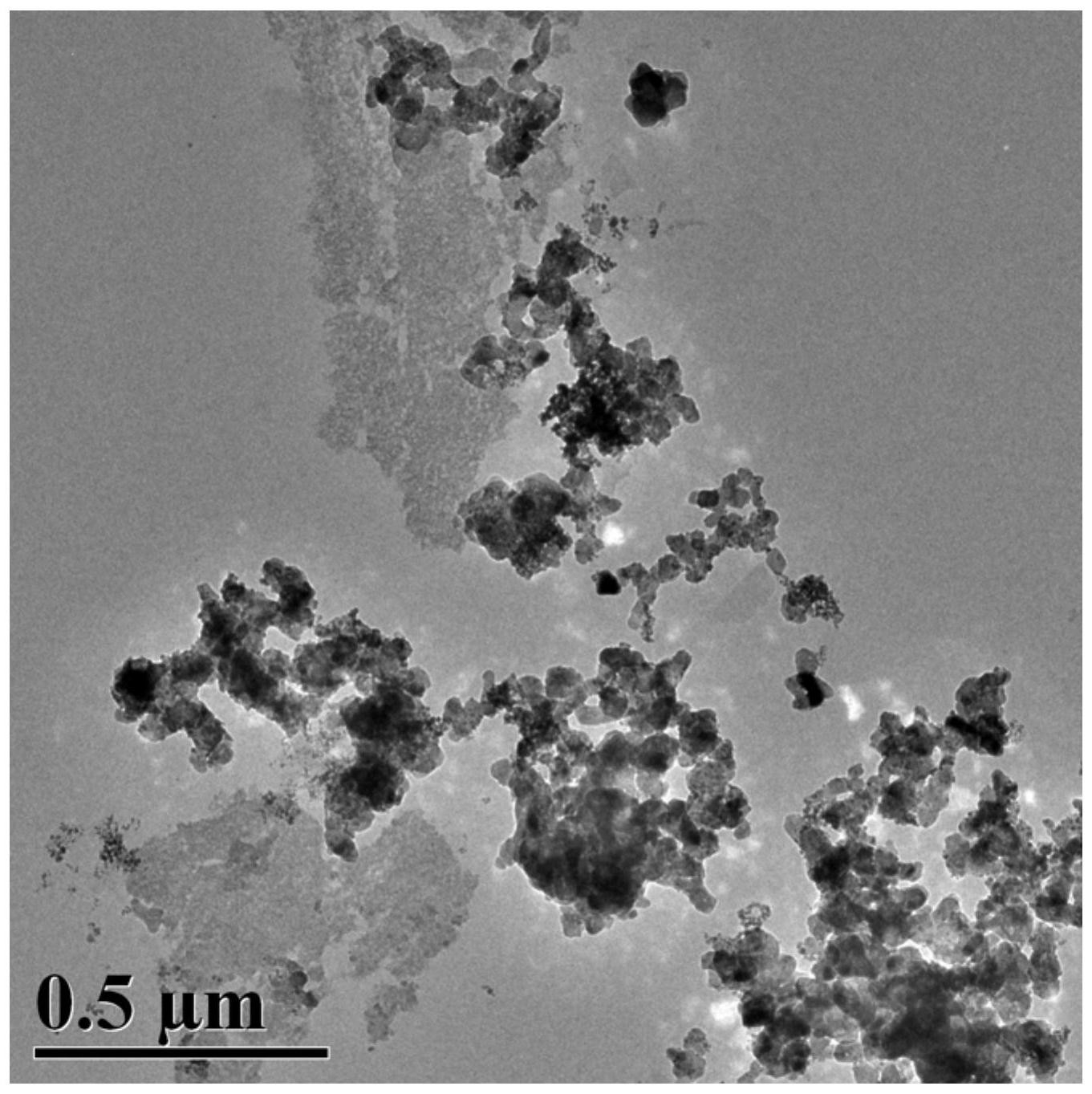

3.根据权利要求1所述的钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述钯/氮掺杂二氧化钛电催化剂的制备方法包括以下步骤：(1)将TiN和Pd前驱体混合后煅烧，然后降至室温；

(2)将步骤(1)得到的复合材料分散于溶剂中，对其恒电流还原，得到钯/氮掺杂二氧化钛电催化剂。

4.根据权利要求3所述的钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述步骤(1)中，Pd前驱体为四氯钯酸钠、四氯钯酸钾和氯化钯的一种或几种。

5.根据权利要求3所述的钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述步骤(1)中，煅烧温度为400～500℃，煅烧时间为1～3h。

6.根据权利要求3所述的钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述步骤(2)中，溶剂为浓度1.5～3g/L的NaCl溶液，电流为‑5～‑

10mA，电还原时间不低于2h。

7.根据权利要求1所述的钯/氮掺杂二氧化钛电催化剂在电催化氢化还原脱氯反应中的应用，其特征在于：所述电催化氢化还原脱氯反应时的电压为‑0.75～‑0.90V，初始pH值为2～7。
