专利号: 2020105143878
申请人: 嘉兴新博信息科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2023-11-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

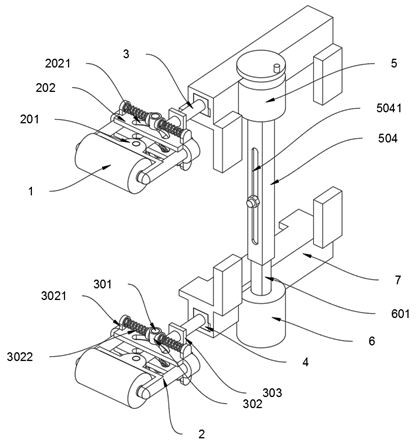

1.一种具有幕墙防护功能的建筑施工用平台,其特征在于:包括防护滚筒(1),调节上壳(5)和调节下壳(6);所述防护滚筒(1)转动连接在位置调节块(2)的前端内部;所述位置调节块(2)通过中部横杆活动连接在缓冲杆(3)的一端;所述缓冲杆(3)插接在安装壳(4)的内部;所述安装壳(4)插接在固定壳(7)的内部;所述调节上壳(5)固定连接在吊篮上部固定壳(7)的侧面;所述调节下壳(6)固定连接在吊篮下部固定壳(7)的侧面;所述固定壳(7)通过螺丝拧接固定在吊篮左右两侧面的上下两端;

所述缓冲杆(3)的杆体设有轨道杆(301),且轨道杆(301)穿过位置调节块(2)末端轨道片(202)的轨道槽(2021)内,所述轨道杆(301)的外部套接有转动块(302),且转动块(302)与轨道杆(301)转动连接;

所述转动块(302)的两侧和位置调节块(2)末端轨道片(202)的两侧均设有弹簧槽(3021),且转动块(302)和轨道片(202)的弹簧槽(3021)内部设有顶簧a(3022),所述顶簧a(3022)的两端分别固定连接有转动块(302)和轨道片(202)的弹簧槽(3021)内;

所述缓冲杆(3)的杆体中部设有限位环(303),所述缓冲杆(3)的末端设有顶簧b(3031),且顶簧b(3031)的另一端固定连接在安装壳(4)内避让槽的内部;

所述调节上壳(5)和调节下壳(6)的内部均设有调节齿轮(501),且位于调节下壳(6)内调节齿轮(501)的底部避让槽内设有顶簧c(5011),所述安装壳(4)外侧面的底部设有轮齿,且安装壳(4)底部轮齿与调节齿轮(501)的轮齿互相咬合,所述调节上壳(5)和调节下壳(6)的内部均自上而下的依次设有卡齿槽(502)和离合槽(503),所述卡齿槽(502)的深度为调节齿轮(501)厚度的一半,且离合槽(503)的深度与调节齿轮(501)的厚度相同;

所述调节上壳(5)内调节齿轮(501)的底部设有套接杆(504),且调节下壳(6)内调节齿轮(501)的顶部设有插接杆(601),所述插接杆(601)和套接杆(504)均为 方形杆体设计,且套接杆(504)内部和侧面分别设有插槽和定位槽(5041),所述插接杆(601)插接在套接杆(504)的插槽内,且插接杆(601)的中部侧面设有定位螺杆(6011),所述定位螺杆(6011)穿过套接杆(504)侧面的定位槽(5041)。

2.根据权利要求1所述一种具有幕墙防护功能的建筑施工用平台,其特征在于:所述位置调节块(2)中部横杆的侧面和缓冲杆(3)的一端设有转环(201),且位置调节块(2)中部横杆的侧面和缓冲杆(3)的转环(201)之间通过销杆转动连接,所述防护滚筒(1)为软质的橡胶材质制成。

3.根据权利要求1所述一种具有幕墙防护功能的建筑施工用平台,其特征在于:所述位置调节块(2)的末端设有轨道片(202),所述轨道片(202)分别固定连接在位置调节块(2)末端的顶部和底部,且轨道片(202)之间的间距大于缓冲杆(3)的外径,所述轨道片(202)的内部设有轨道槽(2021),且轨道槽(2021)的形状为弧形设计。
