专利号: 202010516422X
申请人: 崔建中
专利类型:发明专利
专利状态:已下证
专利领域: 天然或人造的线或纤维;纺纱或纺丝
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

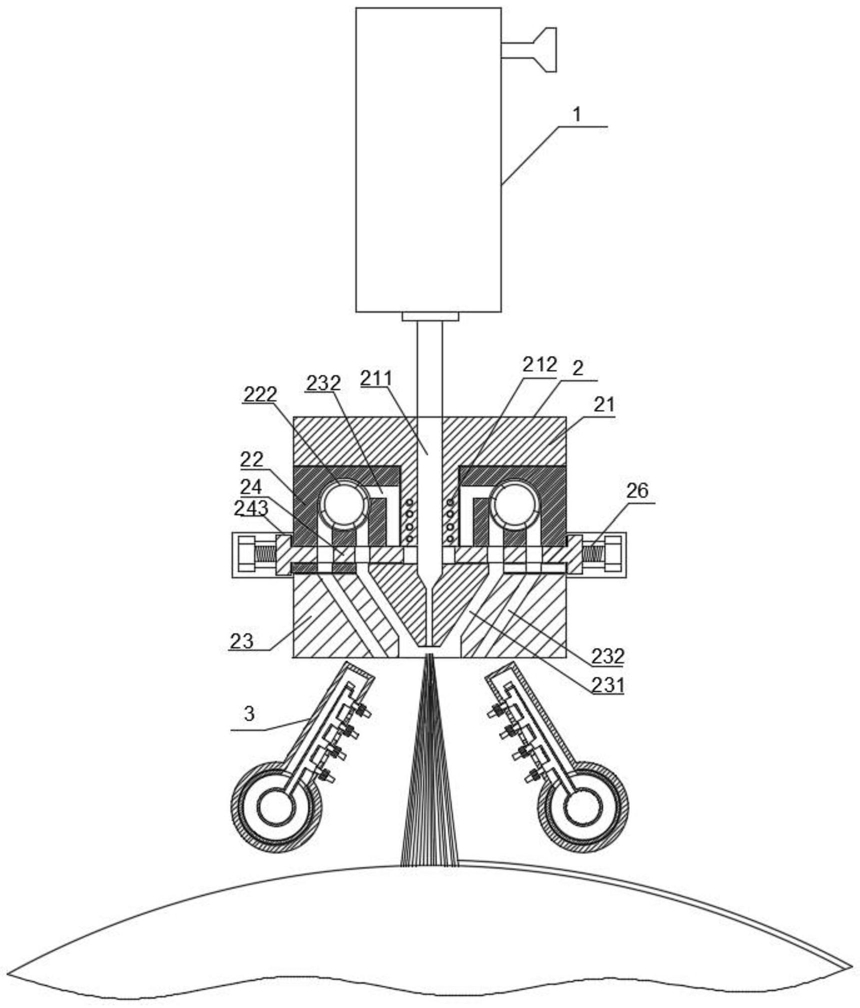

1.一种熔喷超细纤维专用喷气纺纱系统的熔喷机构,包括螺杆挤出机、熔喷模头和设置于熔喷模头底部的冷却装置,所述螺杆挤出机的输出口通过管路与熔喷模头连接,其特征在于,所述熔喷模头包括喷丝板、定位板和风板,所述喷丝板底部两侧安装于定位板上,定位板底部两侧分别安装一个所述风板,所述喷丝板的中央设有喷丝孔,所述定位板的两侧均水平贯穿设有容置腔,所述容置腔靠近喷丝板的一侧连接有清洁风道,容置腔底端两侧竖直设有第一热风道和第二热风道,所述容置腔中贯穿设有热风管,所述热风管内部分别与第一热风道、第二热风道和清洁风道连通,所述定位板的两侧水平开设有活动槽,所述活动槽的一端与所述喷丝孔连通,活动槽另一端与外界连通,且活动槽分别与第一热风道、第二热风道以及清洁风道连通,定位板两侧的活动槽中分别活动设置有一个风道调节板,所述风道调节板的宽度与活动槽的宽度一致,使得风道调节板对活动槽进行密封,且风道调节板对清洁风道一端进行密封,风道调节板的一端与喷丝孔的侧壁平齐,风道调节板上开设有两个通槽,两个所述通槽的位置分别与第一热风道和第二热风道的位置相对应,风道调节板另一端设有限位板,所述限位板与定位板的侧壁贴合设置,限位板的长度大于熔喷模头的长度,且两个限位板的两端之间螺纹连接有调节螺杆;所述风板上设有夹缝槽和气流通道,所述气流通道方向与夹缝槽的方向一致,且气流通道和夹缝槽的上端分别与第一热风道和第二热风道连通;所述冷却装置包括两个相对设置的安装套,所述安装套沿熔膜喷头两端的方向设置,安装套的上端一侧连接有中空的输气板,所述输气板的内腔与安装套的内腔连通,两个输气板的相对一侧均开设有若干个喷孔,所述安装套中设有冷风管,所述冷风管与外界的冷却风机连接,所述冷风管表面设有通口,使得冷风管与输气板连通,所述冷风管中贯穿设有冷水管,所述冷水管的上端一侧连接有中空结构的喷雾板,所述喷雾板的另一端设置于输气板的内腔中,且位于输气板内腔中的喷雾板上均匀排列设有多个雾化喷头,所述雾化喷头均贯穿输气板位于喷孔一侧侧壁并对熔喷纤维进行喷雾冷却。

2.如权利要求1所述的一种熔喷超细纤维专用喷气纺纱系统的熔喷机构,其特征在于,两个所述限位板的两端滑动连接有一个滑动板,所述滑动板上水平开设有滑槽,所述滑槽中滑动设置两个限位板的末端,且限位板末端贯穿滑槽并设有卡块,所述卡块对限位板末端进行限位。

3.如权利要求1所述的一种熔喷超细纤维专用喷气纺纱系统的熔喷机构,其特征在于,所述喷丝板位于喷丝孔两侧水平贯穿设有多根电热丝。

4.如权利要求1所述的一种熔喷超细纤维专用喷气纺纱系统的熔喷机构,其特征在于,所述风道调节板的宽度大于第一热风道、第二热风道和清洁风道的宽度。

5.如权利要求1所述的一种熔喷超细纤维专用喷气纺纱系统的熔喷机构,其特征在于,所述风道调节板位于喷丝孔的一端设有密封套,所述密封套对活动槽进行密封,防止高聚物渗透进活动槽中。

6.如权利要求5所述的一种熔喷超细纤维专用喷气纺纱系统的熔喷机构,其特征在于,所述限位板与定位块贴合的一侧表面设有密封垫。
