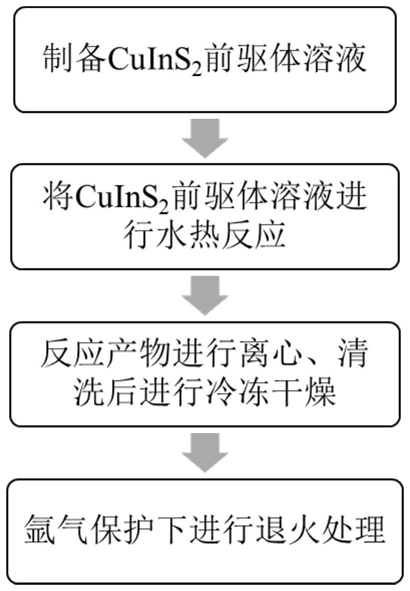

1.一种钠离子电池负极材料的制备方法，其特征在于，制备方法包含以下步骤：步骤(1)，制备CuInS2前驱体溶液；

步骤(2)，将CuInS2前驱体溶液进行水热反应；

步骤(3)，将CuInS2水热反应产物进行离心、清洗后进行冷冻干燥获得CuInS2前驱体粉末；

步骤(4)，将前驱体粉末在氩气保护下进行退火处理。

2.根据权利要求1所述的钠离子电池负极材料的制备方法，其特征在于，所述CuInS2颗粒为绣球形，为四方黄铜矿相结构，晶胞体积为

3.根据权利要求2所述的钠离子电池负极材料的制备方法，其特征在于，所述CuInS2颗粒为闪锌矿型超晶格结构，晶胞参数

4.根据权利要求3所述的钠离子电池负极材料的制备方法，其特征在于，所述CuInS2颗粒粒径均匀，直径为0.5-500μm。

5.根据权利要求4所述的钠离子电池负极材料的制备方法，其特征在于，所述CuInS2颗粒粒径均匀，直径为3μm。

6.根据权利要求4所述的钠离子电池负极材料的制备方法，其特征在于，所述水热反应的条件为120～250℃，3～96小时；所述氩气保护下进行退火条件为350～900℃退火0.5～

48h。

7.根据权利要求6所述的钠离子电池负极材料的制备方法，其特征在于，所述步骤(1)将0.33g三氯化铟、0.15g一氯化铜和0.11g硫粉分散在35mL在二甘醇中，剧烈搅拌分散均匀制备CuInS2前驱体溶液。

8.根据权利要求7所述的钠离子电池负极材料的制备方法，其特征在于，所述步骤(2)将CuInS2前驱体溶液进行水热反应，将步骤1)获得的前驱液转移至50mL聚四氟乙烯反应釜中，120～250℃水热反应3～96小时。

9.根据权利要求8所述的一种CuInS2钠离子电池负极材料的制备方法，其特征在于，所述步骤(3)将步骤(2)获得的溶液离心分离获得粉末，用乙醇和去离子水冲洗几次后冷冻干燥4小时。

10.根据权利要求9所述的一种CuInS2钠离子电池负极材料的制备方法，其特征在于，所述步骤(4)将步骤(3)获得的粉末在氩气氛围中350～900℃退火0.5～48h，即可得到不同尺寸的绣球形CuInS2。
