专利号: 2020105188559
申请人: 徐州霍斯科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

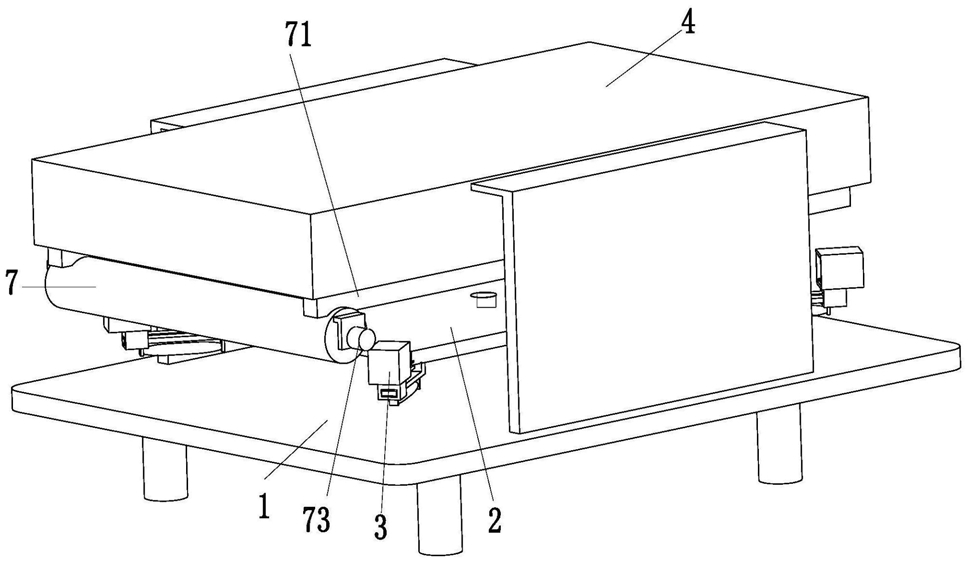

1.一种生态板表面抛光处理设备,包括底座(1)、放置平台单元(2)、四个边角抛光单元(3)、连接架(4)、升降气缸(5)、压制板(6)和表面抛光装置(7),其特征在于:所述的底座(1)上安装有放置平台单元(2),放置平台单元(2)上均匀设置有四个边角抛光单元(3),底座(1)的上端安装有连接架(4),连接架(4)的上端中部通过升降气缸(5)与压制板(6)连接,连接架(4)的上端前侧安装有表面抛光装置(7);

所述的放置平台单元(2)包括放置平台(21)、控制电机(22)和工字轮(23),放置平台(21)的中部开设有圆槽,圆槽内安装有控制电机(22),控制电机(22)的输出轴上安装有工字轮(23);

所述的边角抛光单元(3)包括滑动机构(31)、连接钢丝(32)、顶撑块(33)、外框(34)、复位弹簧(35)、滑动框(36)、两个弧形电动滑块(37)、两个复位机构(38)、上磨块(39)、下磨块(40)和夹持块(41),外框(34)的下端与放置平台(21)之间连有滑动机构(31),滑动机构(31)与工字轮(23)之间连有连接钢丝(32),外框(34)内通过复位弹簧(35)与滑动框(36)连接,滑动框(36)内部的上下两端安装有两个弧形电动滑块(37),弧形电动滑块(37)上设有复位机构(38),位于滑动框(36)内部上侧布置的复位机构(38)上安装有上磨块(39),位于滑动框(36)内部下侧布置的复位机构(38)上安装有下磨块(40),放置平台(21)的侧壁上安装有顶撑块(33),外框(34)的内侧壁中部安装有夹持块(41);

所述的上磨块(39)包括一号打磨块(391)、联动腔(392)、挤压杆(393)、连接绳(394)、顶出块(395)、操作弹簧(396)、勾住块(397)和压缩弹簧(398),一号打磨块(391)的内部开设有联动腔(392),联动腔(392)的内部上端设有挤压杆(393),挤压杆(393)与勾住块(397)之间连有连接绳(394),勾住块(397)与顶出块(395)的内腔之间连有压缩弹簧(398),顶出块(395)与联动腔(392)的内部下端为滑动配合连接,顶出块(395)与联动腔(392)连有操作弹簧(396);

所述的表面抛光装置(7)包括两个直线电动滑块(71)、U型架(72)、转动电机(73)、转轴(74)、两个抛光组(75)、气泵(76)和多头出气管(77),两个直线电动滑块(71)安装在连接架(4)的左右两端,两个直线电动滑块(71)之间连有U型架(72),U型架(72)的中部通过轴承与转轴(74)连接,转轴(74)上设有两个抛光组(75),转轴(74)的前端与转动电机(73)的输出轴连接,转动电机(73)安装在U型架(72)的侧壁上,U型架(72)的后端安装有气泵(76),气泵(76)与多头出气管(77)之间为连通关系,且多头出气管(77)安装在U型架(72)上。

2.根据权利要求1所述的一种生态板表面抛光处理设备,其特征在于:所述的滑动机构(31)包括滑动块(311)、滑动杆(312)、连接弹簧(313)、保护套(314),滑动块(311)的上端与外框(34)连接,滑动块(311)与滑动杆(312)之间为滑动配合连接,滑动杆(312)的内端安装在放置平台(21)上,滑动块(311)下端与滑动杆(312)下端之间连有连接弹簧(313),连接弹簧(313)的外部包裹有保护套(314),滑动块(311)与连接钢丝(32)外端连接,连接钢丝(32)的内端缠绕在工字轮(23)上。

3.根据权利要求1所述的一种生态板表面抛光处理设备,其特征在于:所述的滑动框(36)包括框体(361)、下插块(362)、内置弹簧(363),框体(361)的上端与外框(34)之间为滑动配合连接,框体(361)的下端与下插块(362)之间为滑动配合连接,下插块(362)与框体(361)内壁连有内置弹簧(363),框体(361)的中部与夹持块(41)之间为滑动配合连接。

4.根据权利要求3所述的一种生态板表面抛光处理设备,其特征在于:所述的外框(34)的下端开设有T型槽,且下插块(362)的下端位于T型槽中部的内凹位置,且T型槽与顶撑块(33)之间的位置相对应。

5.根据权利要求1所述的一种生态板表面抛光处理设备,其特征在于:所述的复位机构(38)包括位移块(381)、工作弹簧(382)和连接块(383),弧形电动滑块(37)上设有位移块(381),位移块(381)内部通过工作弹簧(382)与连接块(383)连接。

6.根据权利要求1所述的一种生态板表面抛光处理设备,其特征在于:所述的下磨块(40)包括二号打磨块(401)和L型槽(402),二号打磨块(401)内部开设有L型槽(402),勾住块(397)位于L型槽(402)内,且二者之间为勾住状态。

7.根据权利要求1所述的一种生态板表面抛光处理设备,其特征在于:所述的一号打磨块(391)、二号打磨块(401)为结构、大小均相同的零件,且一号打磨块(391)的左侧下端面为从左向右高度逐渐降低的斜面结构。

8.根据权利要求1所述的一种生态板表面抛光处理设备,其特征在于:所述的抛光组(75)包括扣住环(751)、抛光布轮(752)、套设孔(753)、嵌入柱(754),扣住环(751)包裹在转轴(74)上,扣住环(751)的外壁设有抛光布轮(752),扣住环(751)的中部开设有套设孔(753),套设孔(753)内套设有嵌入柱(754),嵌入柱(754)的内端与转轴(74)之间为螺纹配合连接,嵌入柱(754)的外端面设有抛光布。

9.根据权利要求1‑8中任一项所述的一种生态板表面抛光处理设备,其特征在于:上述一种生态板表面抛光处理设备的处理方法包括以下步骤;

S1、将生态板放置在放置平台(21)上,且位置摆正,通过升降气缸(5)带动压制板(6)下降从而对其进行压住;

S2、通过控制电机(22)带动工字轮(23)转动,在四个连接钢丝(32)的牵引下,四个边角抛光单元(3)同步向内运动,通过往复运动的上磨块(39)、下磨块(40)对生态板的四个拐角处进行进给式倒圆角打磨抛光;

S3、倒圆角打磨完毕后,上磨块(39)、下磨块(40)受到夹持块(41)挤压后反向运动,从而与生态板的拐角处分离,内移的夹持块(41)与生态板的拐角处侧壁接触,此时,通过四个内移的夹持块(41)对生态板的四个拐角处进行顶撑夹持;

S4、关闭控制电机(22)使得工字轮(23)停止转动,通过升降气缸(5)带动压制板(6)回升,通过两个直线电动滑块(71)带动两个合并的抛光组(75)对生态板表面进行抛光处理,单面抛光后,将生态板翻转对其另一面进行抛光处理。
