1.一种棒状紫钨的制备方法，其特征在于，具体按照以下步骤进行：S1，将粒径3-5μm的钨粉和双氧水按摩尔比1:1-8称取；

S2，将称取的钨粉溶解在双氧水中，待钨粉全部溶解；

S3，按钨粉与含碳糖类物质的W:C摩尔比为4-24:1称取含碳糖类物质，加入称取的含碳糖类物质，搅拌均匀；

S4，混合均匀后放入烘箱干燥；

S5，干燥结束后，将所得粉末研磨，获得前驱体粉末；

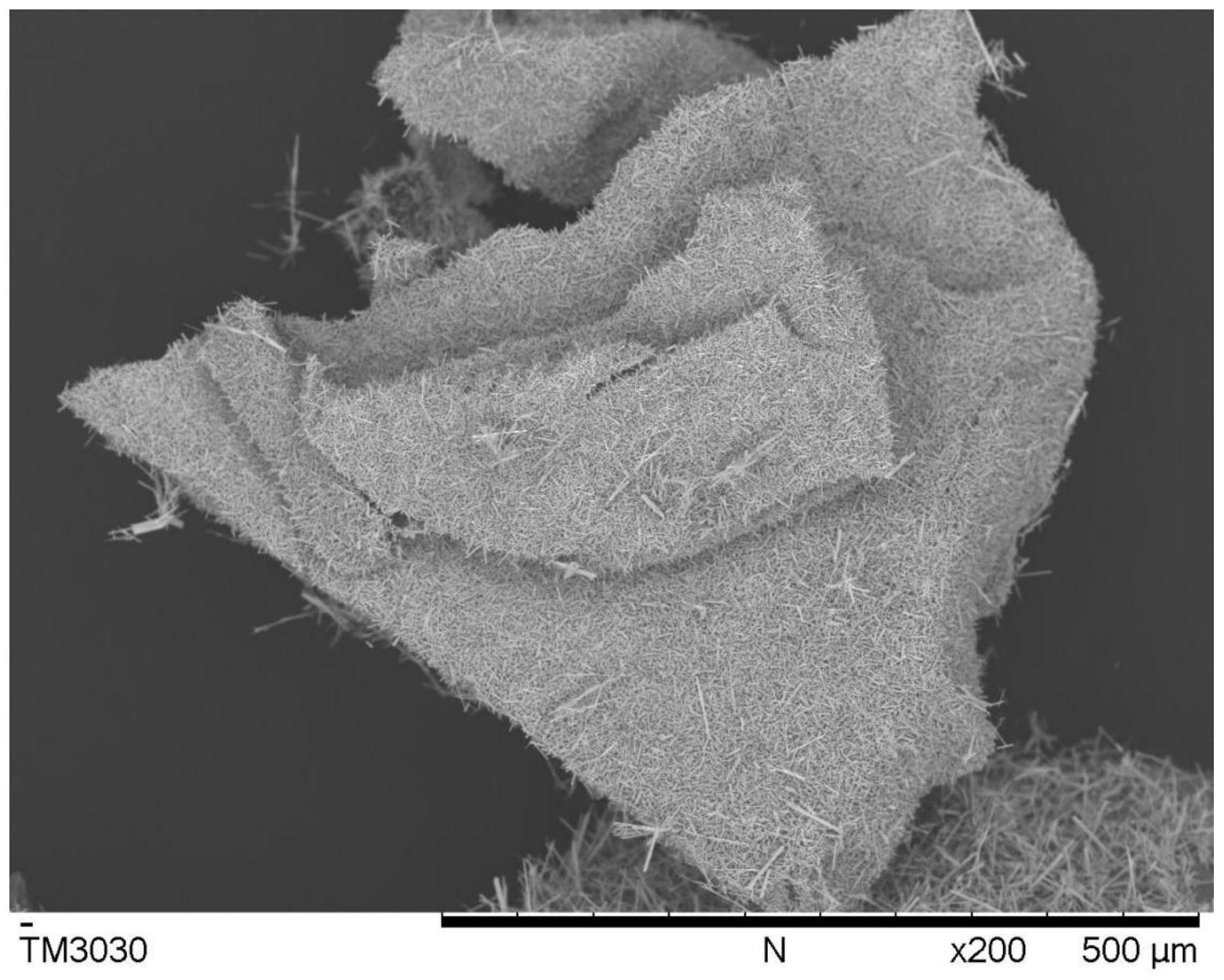

S6，将前驱体粉末在惰性气氛保护下进行热处理，即得。

2.根据权利要求1所述一种棒状紫钨的制备方法，其特征在于，所述步骤S3中，含碳糖类物质为葡萄糖、果糖、淀粉、蔗糖中的一种或两种以上含碳糖类物质的混合物。

3.根据权利要求1所述一种棒状紫钨的制备方法，其特征在于，所述步骤S4中，烘箱干燥的温度为80-160℃，时间为3-15h。

4.根据权利要求1所述一种棒状紫钨的制备方法，其特征在于，所述步骤S6中，惰性气氛为氮气或氩气。

5.根据权利要求1所述一种棒状紫钨的制备方法，其特征在于，所述步骤S1中，双氧水浓度为15-30wt.％。

6.根据权利要求1所述一种棒状紫钨的制备方法，其特征在于，所述步骤S6中，热处理温度为600-1200℃，热处理时间为1-10h。
