专利号: 2020105270271
申请人: 安徽今溪大麦互联网技术服务有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般喷射或雾化;对表面涂覆液体或其他流体的一般方法〔2〕
更新日期:2025-02-08
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

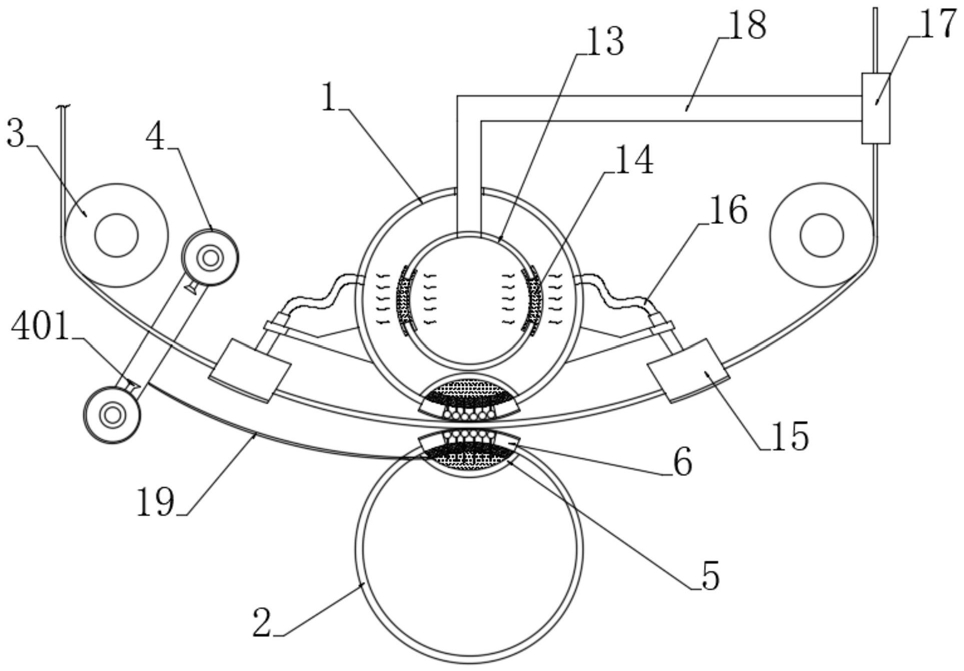

1.一种汽车密封条的防腐喷涂装置,包括上下分布设置的上固定辊(1)和下固定辊(2),其特征在于:所述上固定辊(1)的左右两侧对称分布有用于密封条传导的转动导辊(3),且密封条经过上固定辊(1)和下固定辊(2)相衔接处,位于左端所述转动导辊(3)的一侧下方设有一对倾斜设置的喷覆筒(4),一对所述喷覆筒(4)的相对一侧均安装有雾化喷覆嘴(401),上下分布的雾化喷覆嘴(401)分布于密封条的上下两侧,所述上固定辊(1)和下固定辊(2)的相对侧壁上均安装有涂料抚平机构,两个所述涂料抚平机构包括分别安装于上固定辊(1)和下固定辊(2)内部的弧形衔接体(5),两个所述弧形衔接体(5)分别与上固定辊(1)和下固定辊(2)的内壁均形成储料腔(9),所述上固定辊(1)和下固定辊(2)的相对侧壁的外端均嵌设连接有与两个储料腔(9)相衔接的涂覆抚平体(6);

所述上固定辊(1)的内部安装有内嵌中空筒(13),所述内嵌中空筒(13)的两侧侧壁上均嵌设连接有半导体制冷片(14),所述内嵌中空筒(13)内部为制冷腔,所述内嵌中空筒(13)与上固定辊(1)相衔接的外部为制热腔,所述上固定辊(1)的左右两侧壁均固定连接有与制热腔相连通的烘干机构,所述上固定辊(1)的顶端侧壁固定连接有与制冷腔相连通的散热机构,所述散热机构延伸至位于右端的转动导辊(3)的上方。

2.根据权利要求1所述的一种汽车密封条的防腐喷涂装置,其特征在于:两个所述涂覆抚平体(6)的外端侧壁上均包覆有柔性纤维抚平面(7),所述涂覆抚平体(6)上开设有嵌设安装腔(8),所述嵌设安装腔(8)内嵌设连接有与柔性纤维抚平面(7)相抵衔接的多个导料纤维囊(12),所述储料腔(9)靠近涂覆抚平体(6)的一端安装有弧形导料纤维面(10),多个所述导料纤维囊(12)远离柔性纤维抚平面(7)的一端均连接有纤维棒(11),多个所述纤维棒(11)贯穿至弧形导料纤维面(10)内部。

3.根据权利要求2所述的一种汽车密封条的防腐喷涂装置,其特征在于:位于所述上固定辊(1)内的纤维棒(11)的上端与弧形导料纤维面(10)的上端面相齐平,位于所述下固定辊(2)内的纤维棒(11)贯穿弧形导料纤维面(10)并延伸至弧形导料纤维面(10)的下部。

4.根据权利要求1所述的一种汽车密封条的防腐喷涂装置,其特征在于:所述下固定辊(2)靠近喷覆筒(4)的一端侧壁上嵌设连接有弧形导料板(19),所述弧形导料板(19)的下端贯穿至储料腔(9)内侧,所述弧形导料板(19)的上端延伸至喷覆筒(4)的下侧部。

5.根据权利要求1所述的一种汽车密封条的防腐喷涂装置,其特征在于:所述烘干机构包括通过衔接架固定连接于上固定辊(1)侧下方的干燥箱(15),所述干燥箱(15)的顶端通过导热管(16)与制热腔相连接,所述干燥箱(15)嵌设于密封条的前后两侧上方。

6.根据权利要求5所述的一种汽车密封条的防腐喷涂装置,其特征在于:所述散热机构包括固定连接于上固定辊(1)内顶端的传导管(18),所述传导管(18)的底端贯穿上固定辊(1)并与内嵌中空筒(13)内壁相连接,所述传导管(18)的外端固定连接有散热箱(17),所述散热箱(17)嵌设于密封条的前后两侧上方。

7.根据权利要求6所述的一种汽车密封条的防腐喷涂装置,其特征在于:所述干燥箱(15)以及散热箱(17)均为L形结构,且干燥箱(15)、散热箱(17)的顶端以及两侧内壁均开设有通气孔。

8.根据权利要求1‑7任意一项 所述的一种汽车密封条的防腐喷涂装置的使用方法,其特征在于:具体操作如下:

S1、在进行使用时,本领域技术人员利用左右分布的转动导辊(3)对待处理的密封条进行传送,密封条穿过上固定辊(1)和下固定辊(2)之间,启动两个喷覆筒(4)上的雾化喷覆嘴(401),将防腐涂料喷覆于密封条的上下端面,上固定辊(1)和下固定辊(2)相对一侧所设置的涂料抚平机构则用于对喷覆于密封条上的涂料起到均匀涂抹的作用,有效提高密封条双面涂覆的均匀性;

S2、与此同时,内嵌中空筒(13)上的一对半导体制冷片(14)通电,半导体制冷片(14)对内嵌中空筒(13)内部制冷、对内嵌中空筒(13)外侧制热,暖气流导入至两个烘干机构处,位于上固定辊(1)左侧的烘干机构用于提升涂装温度,位于上固定辊(1)右侧的烘干机构用于涂料的烘烤,需注意,一对烘干机构与涂料抚平机构留有一定距离,从而能够保持一定的流平空间;

S3、通过右侧的转动导辊(3)将密封条导向出去后,利用散热机构度烘烤后的密封条进行降温散热处理。
