专利号: 2020105272987
申请人: 内蒙古威佛迪传动技术有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

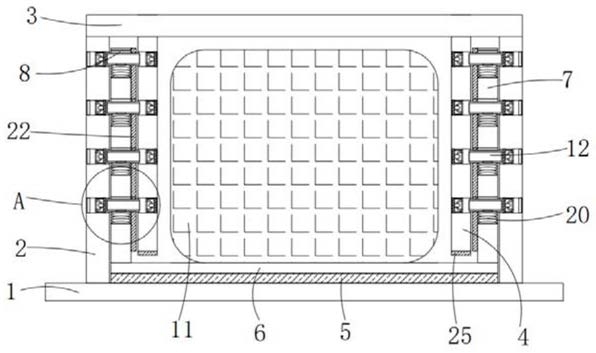

1.一种可散热的变频器保护外壳,包括底座(1),其特征在于,所述底座(1)的上端面上固定连接有四个呈相互对称设置支撑板(2),四个所述支撑板(2)呈相互接触设置,四个所述支撑板(2)远离底座(1)的端共同固定连接有顶座(3),所述顶座(3)靠近底座(1)的一侧壁上固定连接有两个呈对称设置的内板(4),两个所述内板(4)分别靠近两个支撑板(2)设置,所述底座(1)的上端面上固定连接有弹性层(5),所述弹性层(5)远离的底座(1)的一侧壁上固定连接有底板(6),所述底板(6)远离底座(1)的一侧壁上设有工作设备(11),所述工作设备(11)的一端设有工作线路(21),所述工作线路(21)远离工作设备(11)的一端贯穿其中一个支撑板(2)设置,所述底板(6)远离底座(1)的一侧壁上固定连接有两个呈对称设置的工作板(7),两个所述工作板(7)分别位于两个内板(4)和两个支撑板(2)设置,两个所述工作板(7)上设有散热装置。

2.根据权利要求1所述的一种可散热的变频器保护外壳,其特征在于,所述散热装置包括设置在两个工作板(7)上的多个呈等间距设置的缺口(8),两个所述内板(4)上均设有多个呈等间距设置的第一孔(9),靠近内板(4)的两个所述支撑板(2)上均设有多个第二孔(10),多个所述第一孔(9)和多个第二孔(10)均匹配多个缺口(8)设置,多个所述第一孔(9)内均固定连接有固定管(12),多个所述固定管(12)远离内板(4)的一端分别贯穿多个缺口(8)后固定连接在多个第二孔(10)内设置,多个所述固定管(12)与多个缺口(8)均呈滑动连接设置,多个所述第一孔(9)和多个第二孔(10)的内壁上均固定连接有固定杆(13),多个所述固定杆(13)均靠近工作设备(11)设置,多个所述第一孔(9)和多个第二孔(10)内均滑动连接有密封环(14),多个所述密封环(14)靠近固定杆(13)的一侧壁上均固定连接有两个呈对称设置的弹性绳(26),每两个所述弹性绳(26)远离密封环(14)的一端均固定连接在相应的固定杆(13)上设置,多个所述密封环(14)靠近固定杆(13)的一侧壁上均固定连接有密封罩(15),多个所述密封罩(15)靠近固定杆(13)的一侧壁上均设有密封孔(16),多个所述密封孔(16)内均滑动连接有密封块(17),多个所述密封块(17)远离密封孔(16)的一端均固定连接在固定杆(13)上设置,多个所述第二孔(10)内均固定连接有限位杆(18),多个所述限位杆(18)均远离工作设备(11)设置,多个所述固定管(12)上均设有气动装置。

3.根据权利要求2所述的一种可散热的变频器保护外壳,其特征在于,多个所述气动装置均包括设置在多个固定管(12)靠近底座(1)的一侧壁上的连接孔(19),多个所述固定管(12)靠近底座(1)的一侧外壁上均固定连接有波纹管(20),多个所述波纹管(20)均正对连接孔(19)设置,多个所述波纹管(20)远离连接孔(19)的一端分别固定连接多个缺口(8)靠近底座(1)的一侧壁上设置。

4.根据权利要求1所述的一种可散热的变频器保护外壳,其特征在于,两个所述工作板(7)靠近工作设备(11)的一侧壁上均固定连接有摩擦板(22),两个所述摩擦板(22)均贴合内板(4)设置,两个所述内板(4)均由绝缘材料制成。

5.根据权利要求1所述的一种可散热的变频器保护外壳,其特征在于,其中一个远离工作线路(21)的所述支撑板(2)上设有开口(23),所述开口(23)的内壁上固定连接有透气网板(24)。

6.根据权利要求1所述的一种可散热的变频器保护外壳,其特征在于,两个所述内板(4)靠近底座(1)的一侧壁上均固定连接有保护垫(25)。

7.根据权利要求1所述的一种可散热的变频器保护外壳,其特征在于,多个所述密封罩(15)均呈碗形设置,多个所述密封孔(16)均呈圆形设置,多个所述密封块(17)分别与多个密封孔(16)的形状呈匹配设置,多个所述密封罩(15)多个密封块(17)均由橡胶材料制成。
