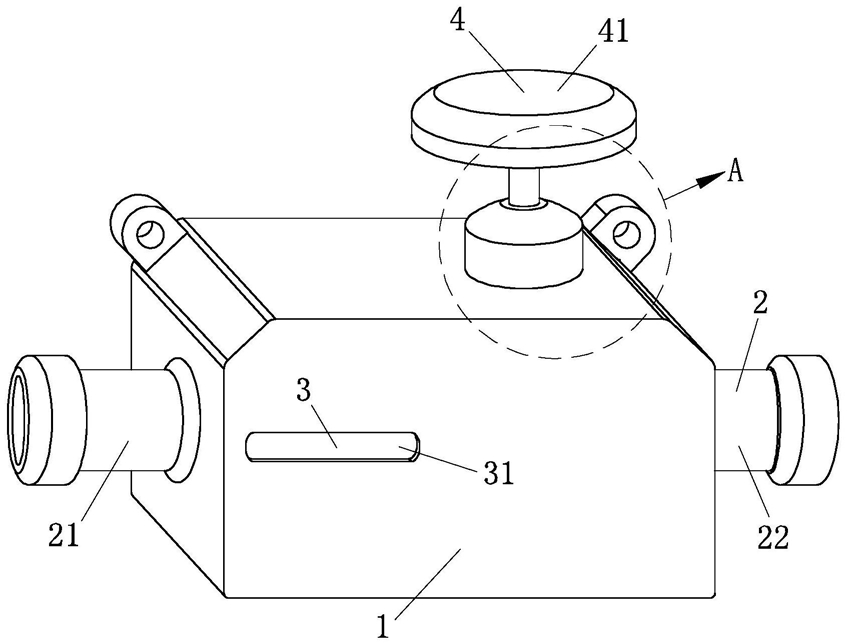

1.一种具有泄压组件的阀门,其特征在于:包括阀体(1)、连接机构(2)、泄压机构(3)、闭合机构(4)、过滤机构(5)、闭锁机构(6)和抵触机构(7);用于外部管道连接的所述阀体(1)外部安装有用于对所述阀体(1)固定和管道连接疏通的所述连接机构(2);所述阀体(1)的一端内部安装有用于对水流进行泄压限流的所述泄压机构(3);所述阀体(1)的另一端内部安装有用于对所述连接机构(2)进行通断控制的所述闭合机构(4);所述阀体(1)的另一端底部内侧安装有用于对所述闭合机构(4)进行抵触防护的所述抵触机构(7);所述阀体(1)的内部中心处安装有用于对水流内部杂物过滤清理的所述过滤机构(5);所述泄压机构(3)和所述过滤机构(5)之间安装有用于对所述泄压机构(3)进行闭锁防护的所述闭锁机构(6);
所述连接机构(2)包括进水管(21)、出水管(22)、固定孔(23)、第一导槽(24)和第二导槽(25),所述阀体(1)的两端内部分别设有所述第一导槽(24)和所述第二导槽(25),且所述第一导槽(24)与所述第二导槽(25)连通;所述阀体(1)一端侧壁安装有所述进水管(21),所述阀体(1)的另一端侧壁安装有所述出水管(22),且所述进水管(21)和所述出水管(22)通过所述第一导槽(24)和所述第二导槽(25)连通,所述阀体(1)的一侧顶部开设有两个呈对称分布的所述固定孔(23);
所述泄压机构(3)包括玻璃板(31)、活塞(32)和压缩弹簧(33),所述阀体(1)的一端内部安装有所述活塞(32),且所述活塞(32)的一端与所述进水管(21)连通,所述活塞(32)的另一端安装有所述压缩弹簧(33);所述活塞(32)通过所述压缩弹簧(33)与所述阀体(1)的内部滑动连接,所述活塞(32)的顶侧与所述第一导槽(24)连通;所述活塞(32)的直径大于所述第一导槽(24)和所述进水管(21)的内部直径;
所述闭合机构(4)包括转盘(41)、第一丝杆(42)、固定块(43)、橡胶块(44)和凹槽(45),所述阀体(1)的另一端顶部安装有所述固定块(43),所述第一丝杆(42)底部贯穿于所述固定块(43)延伸至所述阀体(1)的内部;所述第一丝杆(42)的顶部安装有所述转盘(41),所述第一丝杆(42)的底部与所述固定块(43)和所述阀体(1)内部螺纹连接;所述阀体(1)的另一端顶部内侧安装有所述橡胶块(44),所述橡胶块(44)与所述阀体(1)内部滑动连接;所述阀体(1)的内部底侧设有所述凹槽(45),且所述凹槽(45)与所述第二导槽(25)连通;所述橡胶块(44)的顶部内侧与所述第一丝杆(42)底部转动连接,所述橡胶块(44)的底部面积小于所述凹槽(45)的内部面积;
所述抵触机构(7)包括顶块(71)、伸缩弹簧(72)、连杆(73)、活动室(74)、滑块(75)和第二丝杆(76),所述阀体(1)的另一端底部内侧安装有所述顶块(71),所述顶块(71)的底部外侧安装有所述伸缩弹簧(72);所述顶块(71)的顶部延伸至所述凹槽(45)的内部,且所述顶块(71)通过所述伸缩弹簧(72)与所述阀门内部滑动连接;所述阀体(1)的另一端底部内侧设有所述活动室(74),所述顶块(71)的底部与所述活动室(74)内部连通;所述连杆(73)设于所述活动室(74)内部,所述连杆(73)的顶部与所述顶块(71)的底部转动连接;所述滑块(75)与所述活动室(74)内部底侧滑动连接,所述连杆(73)的底部与所述滑块(75)的顶部转动连接;所述第二丝杆(76)与所述滑块(75)内部螺纹连接,所述第二丝杆(76)的一端贯穿于所述滑块(75)与所述阀体(1)内部转动连接,所述第二丝杆(76)的另一端贯穿于所述滑块(75)延伸至所述阀体(1)的另一端外侧;
所述过滤机构(5)包括过滤网(51)、底盖(52)和把手(53),所述阀体(1)的内部中心处安装有所述过滤网(51),所述过滤网(51)与所述阀体(1)内部纵向滑动连接;所述第一导槽(24)另一端与所述过滤网(51)顶部内侧连通,所述第二导槽(25)的另一端与所述过滤网(51)侧壁连通;所述底盖(52)与所述阀体(1)的一端底侧螺纹连接,且所述底盖(52)的顶部与所述过滤网(51)的底部转动连接;所述底盖(52)的底部安装有所述把手(53),且所述底盖(52)直径大于所述过滤网(51)的直径;
所述闭锁机构(6)包括卡槽(61)、复位弹簧(62)、顶杆(63)、活动槽(64)、抵触弹簧(65)和推杆(66),阀体(1)的一端底部内侧设有所述活动槽(64),所述活塞(32)的底侧设有所述卡槽(61);所述顶杆(63)设于所述阀体(1)的内部,所述顶杆(63)的外部安装有所述复位弹簧(62);所述顶杆(63)的顶部设于所述卡槽(61)的底部,所述顶杆(63)的底部延伸至所述活动槽(64)内部,所述顶杆(63)通过所述复位弹簧(62)与所述阀门内部滑动连接;所述阀体(1)的底部内侧安装有所述推杆(66),所述推杆(66)的一端与所述底盖(52)侧壁抵触,所述推杆(66)的另一端延伸至所述活动槽(64)内部;所述推杆(66)另一端顶侧为弧形结构,所述顶杆(63)的底部为弧形结构,所述推杆(66)的另一端安装有所述抵触弹簧(65),所述推杆(66)通过所述抵触弹簧(65)与所述阀体(1)内部滑动连接,且所述顶杆(63)的底部与所述推杆(66)的另一端顶侧抵触。
