专利号: 2020105290400
申请人: 海宁新月照明电器有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 照明
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

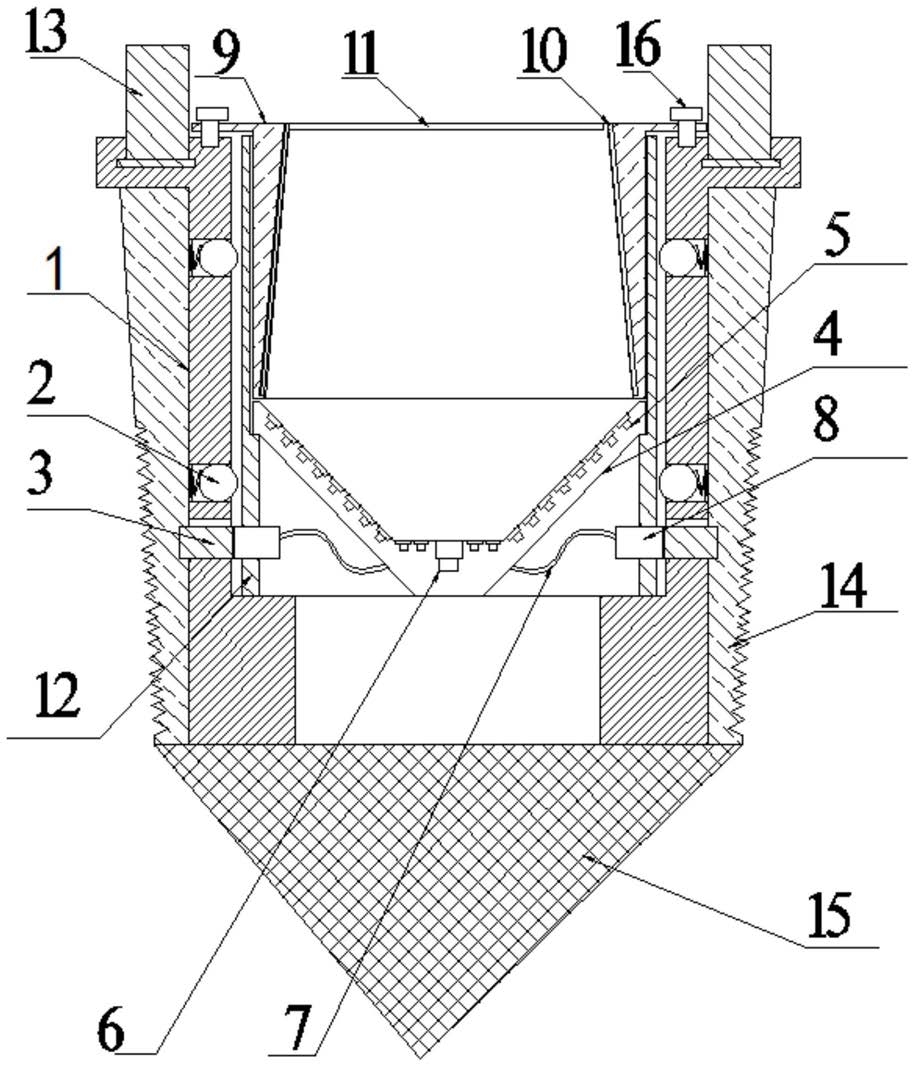

1.一 种花型的广场照明地埋彩灯机构,包括地埋柱(1),其特征在于:所述地埋柱(1)的外侧固定连接有钻地螺纹(14),所述地埋柱(1)的顶部活动连接有钻地活动耳(13),所述地埋柱(1)的顶部螺纹连接有紧固螺丝(16),所述地埋柱(1)的底部固定连接有冲头(15),所述地埋柱(1)的筒壁内部螺纹连接有卡紧机构(2),所述地埋柱(1)的筒壁内部固定连接有通电接口(3),所述地埋柱(1)的内部卡接有嵌入灯筒(12),所述嵌入灯筒(12)的内部活动连接有花灯架(4),所述花灯架(4)的内部的上表面固定连接有小型LED彩灯(5)和主射灯(6),所述花灯架(4)的顶部活动连接有反射架(9),所述反射架(9)的顶部固定连接有透明防污板(11),所述反射架(9)内部的内表面活动连接有反射镜面(10),所述嵌入灯筒(12)的筒壁内部螺纹连接有通电插头(8),所述通电插头(8)远离通电接口(3)的一端固定连接有电线(7);

所述地埋柱(1)为圆筒型,内部开设有阶梯通孔,在较大圆柱孔的内壁上开设有螺纹孔,在台阶上开设有轨道槽;所述卡紧机构(2)由钢珠、螺柱和弹簧组成,钢珠和弹簧位于螺柱内部,螺柱一侧开设有半径为钢珠半径三分之二的孔,螺柱内部内径大于钢珠直径,弹簧位于钢珠和螺柱之间;

所述通电接口(3)为圆形,一侧开设有矩形槽口,矩形槽口的上下表面镶嵌有弧形金属片,金属片的一端连接电线(7),另一端与通电插头(8)接触,通电接口(3)一侧为火线,另一侧为零线;

所述通电插头(8)与嵌入灯筒(12)固定部位为圆形,且外侧开设有螺纹,伸出部分为矩形,与通电接口(3)适配,矩形的上下表面为弧形金属片,金属片的一端连接电线(7),另一端与通电接口(3)接触,通电插头(8)一侧为火线,另一侧为零线;所述反射架(9)的外侧为圆形,内部设计为十度坡度的六角形面,六角形面的内部开设有适配反射镜面(10)的矩形槽。

2.根据权利要求1所述的一种花型的广场照明地埋彩灯机构,其特征在于:所述花灯架(4)呈花型,花有六瓣,每瓣花瓣的上表面固定连接有小型LED彩灯(5),花蕊部分为圆形,上表面固定连接有小型LED彩灯(5)和主射灯(6)。

3.根据权利要求2所述的一种花型的广场照明地埋彩灯机构,其特征在于:所述小型LED彩灯(5)由多种彩灯组成,花瓣出的为红色或其他颜色,花蕊部分为黄色或其他颜色。

4.根据权利要求3所述的一种花型的广场照明地埋彩灯机构,其特征在于:所述主射灯(6)的照明直径是小型LED彩灯(5)照面直径的五倍,同时强度比小型LED彩灯(5)更强。

5.根据权利要求4所述的一种花型的广场照明地埋彩灯机构,其特征在于:所述嵌入灯筒(12)内部开设有适配花灯架(4)和反射架(9)的阶梯通孔,靠近底部的筒壁的内部开设有螺纹口。
