专利号: 2020105319714
申请人: 泉州市池瑞科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

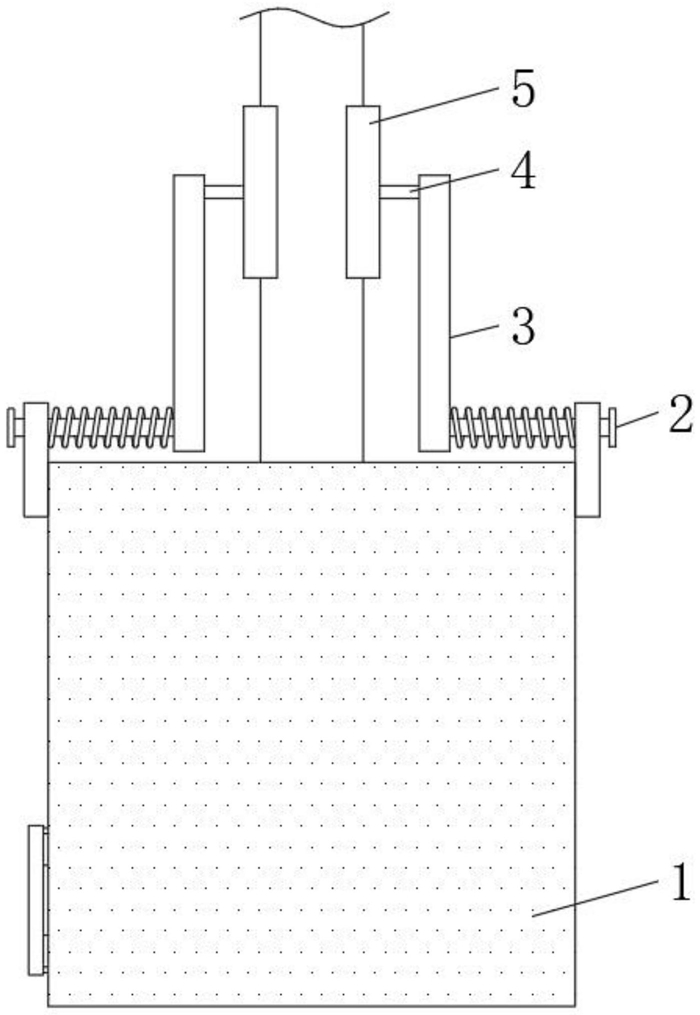

1.一种农业种植用树苗移栽防护装置,包括防护桶(1),其特征在于,所述防护桶(1)的顶部对称设置有夹紧机构(2),所述夹紧机构(2)朝内的一端设置有稳定板(3),所述稳定板(3)的另一端设置有支杆(4),所述支杆(4)的另一端固定安装有夹板(5);

所述防护桶(1)内腔的底部设置有营养盒(6),所述防护桶(1)的内部固定安装有位于营养盒(6)上方的托盘(7),所述托盘(7)的内部设置有吸水海绵(8),待移栽树苗的根部插入防护桶(1)内,且压盖在吸水海绵(8)的上表面;

所述夹紧机构(2)包括有固定板(21),所述固定板(21)固定安装在防护桶(1)外侧的顶部,所述固定板(21)的顶端活动套装有活动杆(22),所述活动杆(22)位于固定板(21)外侧的一端固定安装有挡板(23),所述活动杆(22)位于固定板(21)内侧的一端与稳定板(3)固定连接,所述活动杆(22)的中部活动套装有弹簧(24),所述弹簧(24)的两端分别与固定板(21)和稳定板(3)固定连接;

所述稳定板(3)由两个支板(31)、底板(32)和侧板(33)组成,所述底板(32)固定安装在两个支板(31)的底部,所述侧板(33)固定安装在底板(32)的顶部,所述侧板(33)的两侧分别与两个支板(31)的内侧面固定连接;

所述支板(31)的内侧面开设有竖直滑槽(9),两个所述支板(31)之间设置有滑动条(10),所述滑动条(10)的两端分别与相邻的竖直滑槽(9)滑动连接,所述滑动条(10)的中部套装有套管(11),所述套管(11)的内壁与滑动条(10)的外表面转动连接,所述套管(11)的两端分别与相邻支板(31)的内侧面滑动连接,所述套管(11)的中部与支杆(4)的一端固定连接;

所述滑动条(10)为长方体形状,所述滑动条(10)的两端分别与相邻的竖直滑槽(9)插接。

2.根据权利要求1所述的一种农业种植用树苗移栽防护装置,其特征在于,所述营养盒(6)的顶部设置有开口,所述营养盒(6)的一侧固定连接有把手(12),所述把手(12)的另一端延伸至防护桶(1)的外部,且对称设置有卡条,防护桶(1)的外部开设有卡孔,卡条与卡孔卡接。

3.根据权利要求1所述的一种农业种植用树苗移栽防护装置,其特征在于,所述托盘(7)的底部开设有通孔,所述吸水海绵(8)的底部固定连接有吸水棉绳,吸水棉绳的另一端穿过通孔,并延伸至营养盒(6)内,且与营养盒(6)内部的营养液相接触。

4.根据权利要求1所述的一种农业种植用树苗移栽防护装置,其特征在于,所述夹板(5)为圆弧形,且夹板(5)为硬质橡胶制品。
