1.一种壳聚糖水凝胶，其特征在于，所述壳聚糖水凝胶的反应原料包括：以质量份数计，浓度30～35％的部分丙烯酸酯化的壳聚糖水溶液90～108份、浓度15～25％的聚乙烯吡咯烷酮水溶液42～60份、浓度为20～35％的明胶水溶液40～60份、0.4～0.6份光引发剂

1173、1.8～2.3份气相二氧化硅、4.8～5.2份羊油酯、4.8～5.5份椰子油二乙醇酰胺、1.9～

2.1份脂肪醇聚氧乙烯醚硫酸钠；

所述部分丙烯酸酯化的壳聚糖水溶液包括：以质量份数计，浓度为25～35％的壳聚糖醋酸水溶液420～580份、浓度为4.5～5.5％的丙烯酸酯缩水甘油醚的乙醇溶液42～60份。

2.如权利要求1所述的壳聚糖水凝胶，其特征在于，所述丙烯酸酯缩水甘油醚替换为甲基丙烯酸酯缩水甘油醚或类似丙烯酸酯单体。

3.如权利要求1或2所述的壳聚糖水凝胶，其特征在于，所述壳聚糖水凝胶的反应原料还包括：以质量份数计，浓度为0.001mol/L的AgNO3水溶液3.5～4.3份。

4.如权利要求1或2所述的壳聚糖水凝胶，其特征在于，所述壳聚糖水凝胶的反应原料还包括：以质量份数计，浓度为2000mg/L的纳米银溶液0.8～1.1份。

5.如权利要求1或2所述的壳聚糖水凝胶，其特征在于，所述壳聚糖水凝胶的反应原料还包括抑菌剂，所述抑菌剂为水杨酸、三氯羟基二苯醚、艾叶油、o-伞花烃-5-醇、对氯间二甲苯酚、吡硫鎓锌中任意一种或多种的组合。

6.一种抗病毒液体手套，其特征在于，将权利要求1～5任一项所述的壳聚糖水凝胶涂抹于人体手部后形成所述抗病毒液体手套。

7.一种抗病毒喷剂，其特征在于，将权利要求1～5任一项所述的壳聚糖水凝胶用纯净水稀释而制得所述抗病毒喷剂；所述壳聚糖水凝胶与所述纯净水的质量比为1：3～20。

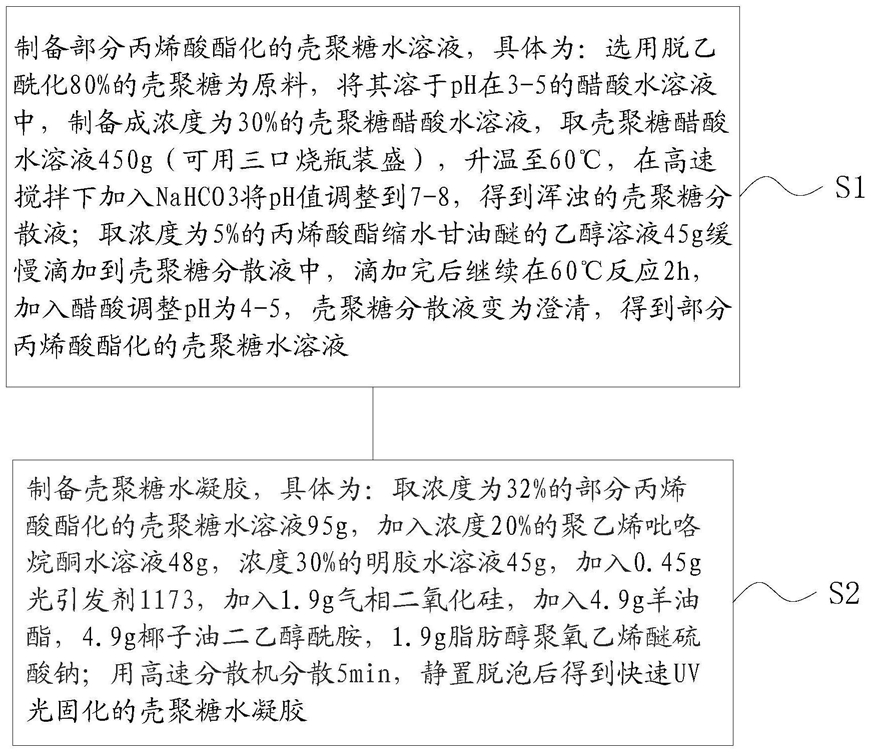

8.一种权利要求1或2所述壳聚糖水凝胶的制备方法，其特征在于，包括以下步骤：

制备部分丙烯酸酯化的壳聚糖水溶液，具体为：选用脱乙酰化>75％的壳聚糖为原料，将其溶于pH在3-5的醋酸水溶液中，制备成浓度为25～35％的壳聚糖醋酸水溶液，以质量份数计，取所述壳聚糖醋酸水溶液420～580份，升温至56～62℃，在高速搅拌下加入NaHCO3将pH值调整到7-8，得到浑浊的壳聚糖分散液；取浓度为4.5～5.5％的丙烯酸酯缩水甘油醚或甲基丙烯酸酯缩水甘油醚或类似丙烯酸酯单体的乙醇溶液42～60份，缓慢滴加到所述壳聚糖分散液中，滴加完后继续在50～65℃反应1.5～2.5h，加入醋酸调整pH为4-5，所述壳聚糖分散液变为澄清，得到所述部分丙烯酸酯化的壳聚糖水溶液；

以质量份数计，取浓度为30～35％的所述部分丙烯酸酯化的壳聚糖水溶液90～108份，加入浓度15～25％的聚乙烯吡咯烷酮水溶液42～60份，浓度20～35％的明胶水溶液40～60份；加入0.4～0.6份光引发剂1173，加入1.8～2.3份气相二氧化硅，加入4.8～5.2份羊油酯，4.8～5.5份椰子油二乙醇酰胺，1.9～2.1份脂肪醇聚氧乙烯醚硫酸钠；分散4～8min，静置脱泡后得到所述壳聚糖水凝胶。

9.一种权利要求3所述银离子壳聚糖水凝胶的制备方法，其特征在于，包括以下步骤：

制备部分丙烯酸酯化的壳聚糖水溶液，具体为：选用脱乙酰化>75％的壳聚糖为原料，将其溶于pH在3-5的醋酸水溶液中，制备成浓度为25～35％的壳聚糖醋酸水溶液，以质量份数计，取所述壳聚糖醋酸水溶液420～580份，升温至56～62℃，在高速搅拌下加入NaHCO3将pH值调整到7-8，得到浑浊的壳聚糖分散液；取浓度为4.5～5.5％的丙烯酸酯缩水甘油醚或甲基丙烯酸酯缩水甘油醚或类似丙烯酸酯单体的乙醇溶液42～60份缓慢滴加到所述壳聚糖分散液中，滴加完后继续在50～65℃反应1.5～2.5h，加入醋酸调整pH为4-5，所述壳聚糖分散液变为澄清，得到所述部分丙烯酸酯化的壳聚糖水溶液；

以质量份数计，取浓度为30～35％的所述部分丙烯酸酯化的壳聚糖水溶液90～108份，加入浓度15～25％的聚乙烯吡咯烷酮水溶液42～60份，浓度20～35％的明胶水溶液40～60份，浓度为0.001mol/L的AgNO3水溶液3.5～4.3份；加入0.4～0.6份光引发剂1173，加入1.8～2.3份气相二氧化硅，加入4.8～5.2份羊油酯，4.8～5.5份椰子油二乙醇酰胺，1.9～2.1份脂肪醇聚氧乙烯醚硫酸钠；分散4～8min，静置脱泡后得到所述银离子壳聚糖水凝胶。

10.一种权利要求4所述纳米银壳聚糖水凝胶的制备方法，其特征在于，包括以下步骤：

制备部分丙烯酸酯化的壳聚糖水溶液，具体为：选用脱乙酰化>75％的壳聚糖为原料，将其溶于pH在3-5的醋酸水溶液中，制备成浓度为25～35％的壳聚糖醋酸水溶液，以质量份数计，取所述壳聚糖醋酸水溶液420～580份，升温至56～62℃，在高速搅拌下加入NaHCO3将pH值调整到7-8，得到浑浊的壳聚糖分散液；取浓度为4.5～5.5％的丙烯酸酯缩水甘油醚或甲基丙烯酸酯缩水甘油醚或类似丙烯酸酯单体的乙醇溶液42～60份缓慢滴加到所述壳聚糖分散液中，滴加完后继续在50～65℃反应1.5～2.5h，加入醋酸调整pH为4-5，所述壳聚糖分散液变为澄清，得到所述部分丙烯酸酯化的壳聚糖水溶液；

以质量份数计，取浓度为30～35％的所述部分丙烯酸酯化的壳聚糖水溶液90～108份，加入浓度15～25％的聚乙烯吡咯烷酮水溶液42～60份，浓度20～35％的明胶水溶液40～60份，浓度为2000mg/L的纳米银溶液0.8～1.1份；加入0.4～0.6份光引发剂1173，加入1.8～

2.3份气相二氧化硅，加入4.8～5.2份羊油酯，4.8～5.5份椰子油二乙醇酰胺，1.9～2.1份脂肪醇聚氧乙烯醚硫酸钠；分散4～8min，静置脱泡后得到所述纳米银壳聚糖水凝胶。
