专利号: 2020105341991
申请人: 王苏莲
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-11-21
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

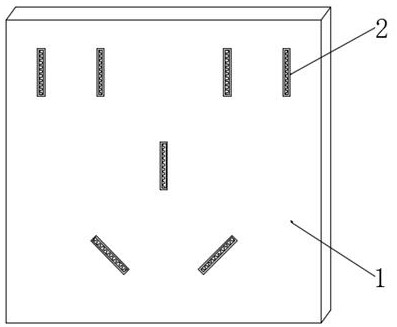

1.一种高安全性自封式防触电新型插座,包括插座壳体(1),所述插座壳体(1)上开设有多个插孔(2),其特征在于:所述插孔(2)内两侧壁上均开设有侧延槽,所述侧延槽内安装有延伸至外侧的波浪形自封条(4),且一对波浪形自封条(4)相互靠近一端紧密接触,所述波浪形自封条(4)包括多个一体连接的外凸半球部(41)和内陷半球槽部(42),且外凸半球部(41)与内陷半球槽部(42)之间交错分布,所述外凸半球部(41)外表面固定连接有一排均匀分布的双态缝接触手(43),所述内陷半球槽部(42)外表面开设有一排与双态缝接触手(43)相匹配的触手包裹槽(44),且双态缝接触手(43)延伸至触手包裹槽(44)内,所述外凸半球部(41)内镶嵌连接有磁驱机构(5)。

2.根据权利要求1所述的一种高安全性自封式防触电新型插座,其特征在于:所述双态缝接触手(43)包括与外凸半球部(41)固定连接的液体囊袋(432),所述液体囊袋(432)远离外凸半球部(41)一端固定连接有弱磁导球(431),所述液体囊袋(432)内固定连接有一对左右对称分布的弹性折片(433),所述弹性折片(433)靠近弱磁导球(431)一端固定连接有导变滑球(434),所述弱磁导球(431)上开设有一对与导变滑球(434)相匹配的优弧滑槽,且导变滑球(434)与优弧滑槽之间滑动卡接。

3.根据权利要求2所述的一种高安全性自封式防触电新型插座,其特征在于:所述液体囊袋(432)内填充有磁流变液,所述触手包裹槽(44)内底壁固定连接有与弱磁导球(431)相匹配的磁吸层。

4.根据权利要求2所述的一种高安全性自封式防触电新型插座,其特征在于:相邻所述双态缝接触手(43)之间的距离与弹性折片(433)的长度保持一致。

5.根据权利要求2所述的一种高安全性自封式防触电新型插座,其特征在于:所述液体囊袋(432)外表面覆盖有尼龙加强层,所述尼龙加强层外表面覆盖有吸湿层,所述吸湿层采用高分子吸水树脂和吸水绒毛纤维以1:1的质量比混合制成。

6.根据权利要求1所述的一种高安全性自封式防触电新型插座,其特征在于:所述磁驱机构(5)包括镶嵌于外凸半球部(41)内的双透磁屏蔽套(52),所述双透磁屏蔽套(52)上设有相匹配的半磁压球(51),所述半磁压球(51)下端与双透磁屏蔽套(52)底壁之间固定连接有弹性压簧(53)。

7.根据权利要求6所述的一种高安全性自封式防触电新型插座,其特征在于:所述半磁压球(51)下半部采用磁性材料制成,所述双透磁屏蔽套(52)采用磁性屏蔽材料制成,所述双透磁屏蔽套(52)上半部远离侧延槽一端开设有上漏磁槽,所述双透磁屏蔽套(52)下半部靠近侧延槽一端开设有下漏磁槽。

8.根据权利要求1所述的一种高安全性自封式防触电新型插座,其特征在于:所述波浪形自封条(4)内还镶嵌连接有同步板(6),所述解封磁铁(7)与侧延槽内壁之间固定连接有弹性伸缩杆(9),所述同步板(6)远离连接丝(8)一端固定连接有解封磁铁(7)。

9.根据权利要求8所述的一种高安全性自封式防触电新型插座,其特征在于:所述波浪形自封条(4)采用弹性柔性材料制成,所述解封磁铁(7)与侧延槽内壁之间固定连接有弹性伸缩杆(9)。

10.根据权利要求1所述的一种高安全性自封式防触电新型插座,其特征在于:所述波浪形自封条(4)外表面涂覆有与插座壳体(1)相匹配的隐色涂层,所述插孔(2)边缘处固定连接有相匹配的标识条(3)。
