专利号: 2020105376628
申请人: 山东科技大学
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2023-12-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

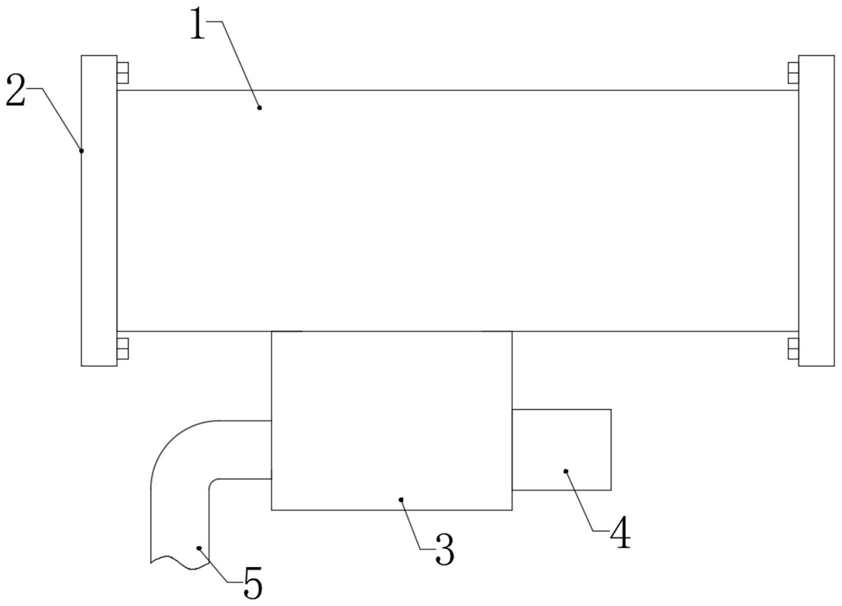

1.石油开采调节阀,包括阀体(1),其特征在于,所述阀体(1)的底壁上设有柱体(3),所述柱体(3)的顶部开始设有空腔(13),所述空腔(13)的顶部与阀体(1)的内部通过过滤口连通,所述过滤口内安装有石油滤网(12),所述柱体(3)的底部开设有横向输送通道,所述横向输送通道与空腔(13)连通,且横向输送通道的一端延伸至柱体(3)的外侧并安装有回排管(5),所述横向通道内安装有螺旋输送杆(17),所述螺旋输送杆(17)远离回排管(5)的一端延伸至柱体(3)的外侧并与电机(4)安装,所述空腔(13)内竖向转动安装有转杆(14),所述转杆(14)的顶端延伸至石油滤网(12)的上侧并安装有清扫刷(15),且清扫刷(15)的底壁与石油滤网(12)的顶壁相互接触,所述转杆(14)的底端延伸至横向输送通道内且安装有第一伞齿轮(16),所述螺旋输送杆(17)上安装有与第一伞齿轮(16)相互啮合的第二伞齿轮(18);

所述阀体(1)内安装有安装环(6)和密封环(7),且密封环(7)位于安装环(6)远离清扫刷(15)的一侧,所述安装环(6)横向滑动安装有多个滑杆(8),所述滑杆(8)靠近清扫刷(15)的一侧共同安装有冲击板(9),所述滑杆(8)靠近密封环(7)的一侧共同安装有密封板(10),所述密封板(10)与螺旋输送杆(17)相互密封对接,所述滑杆(8)绕设有弹簧(11),所述滑杆(8)、冲击板(9)和密封板(10)均与弹簧(11)固定。

2.根据权利要求1所述的石油开采调节阀,其特征在于,所述阀体(1)的两端均固定有法兰板(2),所述阀体(1)通过法兰板(2)与石油管道安装。

3.根据权利要求1所述的石油开采调节阀,其特征在于,所述清扫刷(15)由六个清洁杆组成,且每个清洁杆的底壁均与石油滤网(12)的顶壁相互接触。

4.根据权利要求1所述的石油开采调节阀,其特征在于,所述石油滤网(12)的中心处为圆片,且圆片通过轴承与转杆(14)的顶端转动安装,所述转杆(14)的底端通过轴承安装有支撑架,且支撑架与空腔的内底壁固定。

5.根据权利要求1所述的石油开采调节阀,其特征在于,所述柱体(3)内空腔的底部呈斗状。

6.根据权利要求1所述的石油开采调节阀,其特征在于,所述螺旋输送杆(17)的一端与电机(4)的驱动端,所述螺旋输送杆(17)的另一端通过轴承与支撑板转动安装,所述支撑板与回排管(5)的内壁固定。

7.根据权利要求1所述的石油开采调节阀,其特征在于,所述密封板(10)与密封环(7)通过环形密封凹槽相互对接。

8.根据权利要求1所述的石油开采调节阀,其特征在于,所述滑杆(8)的个数为2-4个。
