1.一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，包括以下步骤：步骤1，通过LiF和Ti3AlC2制备Ti3C2；

步骤2，制备层状多级Ti3C2@Ni(OH)2-MnO2复合材料；

步骤2.1，将Ti3C2分散到去离子水中，得到悬浮液C；

步骤2.2，在悬浮液C中加入Ni(NO3).6H2O、MnCl2.4H2O、CTAB和甲醇得到混合溶液D；

步骤2.3，将混合溶液D放置在水热釜中进行水热反应，得到反应物E；

步骤2.4，将反应物E通过去离子水和无水乙醇清洗，得到沉淀物，将沉淀物真空干燥后得到层状多级Ti3C2@Ni(OH)2-MnO2复合材料。

2.根据权利要求1所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤1的具体过程为：在LiF分散液中加入Ti3AlC2，混合搅拌反应得到反应液A；将反应液A离心洗涤后得到沉淀物，将沉淀物再次溶解后得到混合液，将混合液抽真空排氧并超声分散，得到悬浮液B；将悬浮液B离心沉淀后，用超纯水清洗沉淀物至上清液为中性，将清洗后的沉淀物烘干得到Ti3C2粉体。

3.根据权利要求2所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤1中，所述LiF分散液为200mg LiF和20mL HCl溶液的混合液。

4.根据权利要求3所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤1中，Ti3AlC2和LiF的质量比为1:1，在LiF分散液中加入Ti3AlC2后混合搅拌时间为24h，得到反应液A。

5.根据权利要求2所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤1中，沉淀物烘干温度为40℃，烘干时间为24h。

6.根据权利要求1所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤2.1中，悬浮液C中的Ti3C2浓度为8-10mg/mL。

7.根据权利要求1所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤2.2中，在15mL的悬浮液C中加入的Ni(NO3).6H2O、MnCl2.4H2O、CTAB和甲醇的比例为(0.3-0.5)mmol：(0.3-0.5)mmol：1.10mmol：55mL。

8.根据权利要求1所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤2.3中水热反应温度为180℃，水热反应时间为24h。

9.根据权利要求1所述的一种层状多级Ti3C2@Ni(OH)2-MnO2复合材料的制备方法，其特征在于，步骤2.4中，沉淀物真空干燥温度为60℃，真空干燥时间为12h。

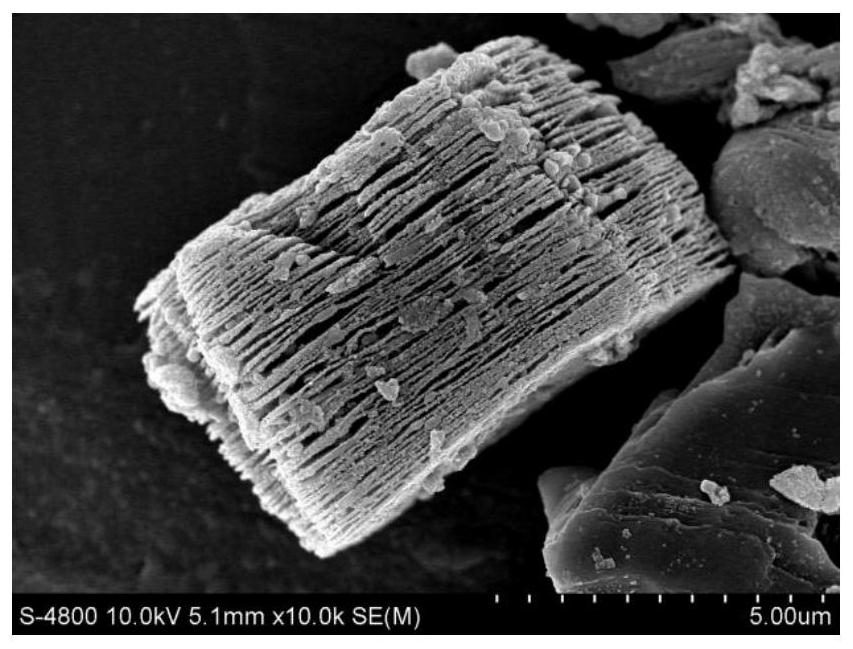

10.一种通过权利要求1-9任意一项所述的制备方法制得的层状多级Ti3C2@Ni(OH)2-MnO2复合材料，其特征在于，所述Ti3C2为片层状，片层状的Ti3C2上负载有均匀的Ni(OH)2-MnO2颗粒。
