专利号: 202010538711X
申请人: 苏州普轮电子科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-01-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

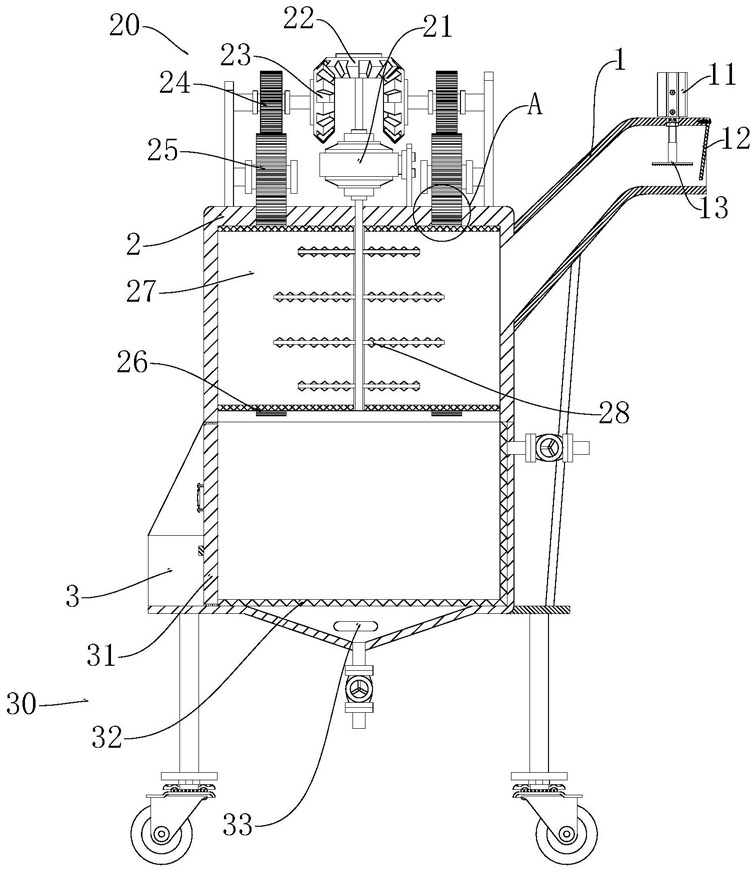

1.一种平面玻璃回收再利用处理系统,其特征在于:包括进料箱(1)以及固定在进料箱(1)左下端的破碎箱(2),所述进料箱(1)上端固定电动缸(11),所述电动缸(11)下端的活塞杆穿过进料箱(1)上端并延伸至进料箱(1)内部,所述活塞杆下端固定用于对玻璃进行初步破碎的压板(13),所述破碎箱(2)上端固定双轴电机(21),所述双轴电机(21)下端的输出轴穿过破碎箱(2)上端且延伸至破碎箱(2)内部,所述双轴电机(21)的活塞杆下端固定用于对玻璃进行二次破碎的破碎杆件(28),所述破碎箱(2)内部左右对称安装两个环形滤网(27),所述破碎杆件(28)左右两端分别延伸至两个环形滤网(27)内部,所述双轴电机(21)上端的输出轴通过传动组件(20)与两个环形滤网(27)传动连接;

所述破碎杆件(28)包括中心轴杆以及固定在中心轴杆环形外端的至少两个破碎杆件(28),至少两个所述破碎杆件(28)环形外端均固定至少两个三角形切割刀块,两个所述环形滤网(27)对称设置在中心轴杆左右两侧;

所述破碎箱(2)的下端设有第一开口,所述破碎箱(2)下端固定清洗箱(3),所述清洗箱(3)右端上部位置连接进水管,所述清洗箱(3)的左端设有第二开口,所述清洗箱(3)内部设有存放箱(30),所述存放箱(30)包括侧板(31)以及滤网框(32),所述滤网框(32)的左端开口固定侧板(31),所述滤网框(32)的上端开口设在环形滤网(27)下方,所述清洗箱(3)底端加工为锥形箱,所述锥形箱内壁固定超声波发生器(33)且超声波发生器(33)设在滤网框(32)下端,所述锥形箱下端固定出水管且出水管上设有开关阀;

所述传动组件(20)包括固定在双轴电机(21)上端输出轴端部的第一锥齿轮(22),所述第一锥齿轮(22)左右两端均啮合安装第二锥齿轮(23),两个所述第二锥齿轮(23)相背双轴电机(21)的端部均通过水平设置的转轴固定连接第一圆柱齿轮(24),两个所述第一圆柱齿轮(24)下端均啮合安装第二圆柱齿轮(25),两个所述第二圆柱齿轮(25)均设在破碎箱(2)上端且分别延伸至破碎箱(2)上端的两个通槽中,所述破碎箱(2)内壁上开设两个凹槽且两个凹槽分别与两个通槽连通,两个所述环形滤网(27)环形外端均固定第三圆柱齿轮(26),两个所述第三圆柱齿轮(26)分别设在两个凹槽内部且分别与两个第二圆柱齿轮(25)啮合安装。

2.根据权利要求1所述的一种平面玻璃回收再利用处理系统,其特征在于:所述进料箱(1)包括倾斜框以及水平框,所述倾斜框的低端与进料箱(1)右端的添料口固定连接,所述倾斜框的高端与水平框连接,所述电动缸(11)的缸体固定在水平框上端。

3.据权利要求2所述的一种平面玻璃回收再利用处理系统,其特征在于:所述进料箱(1)的右端口固定左低右高的挡板(12),所述挡板(12)设在压板(13)右侧,所述挡板(12)底端与进料箱(1)内部底端之间存在进料口。

4.根据权利要求1所述的一种平面玻璃回收再利用处理系统,其特征在于:所述清洗箱(3)前后两端均开设凹槽,两个所述凹槽内部共同穿插有插销杆,且插销杆设在侧板(31)左端。

5.根据权利要求4所述的一种平面玻璃回收再利用处理系统,其特征在于:所述侧板(31)左端前后对称固定两个把手,两个所述把手均设在插销杆上端。

6.根据权利要求4所述的一种平面玻璃回收再利用处理系统,其特征在于:所述侧板(31)方形外端均固定密封圈,密封圈贴合在清洗箱(3)内壁上。

7.根据权利要求4所述的一种平面玻璃回收再利用处理系统,其特征在于:所述清洗箱(3)右端下部位置固定横板,所述横板上端固定支撑板,且支撑板设在进料箱(1)下端。
