专利号: 2020105399282
申请人: 杜莅兴
专利类型:发明专利
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种启动装置(10),其特征在于,所述启动装置(10)至少包括:第一连接线(20)、第二连接线(30)和启动模块(40);

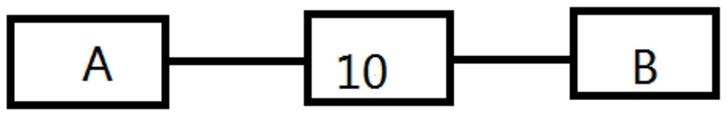

所述第一连接线(20)和所述第二连接线(30),用于传输由启动电源(A)提供的电流,以将所述启动电源(A)的电压提供给车辆;

所述启动模块(40)连接在所述第一连接线(20)和所述第二连接线(30)中的至少一个上,且所述第一连接线(20)和所述第二连接线(30)的一端与所述启动电源(A)连接,所述第一连接线(20)和所述第二连接线(30)的另一端与所述车辆的车辆电瓶(B)连接,所述启动模块(40)用于在所述第一连接线(20)和所述第二连接线(30)未连接到所述车辆的车辆电瓶(B)时处于闭合状态;所述启动模块(40)至少包括:第一电磁铁(401)、第二电磁铁(402)和电磁线圈(403);

所述第一连接线(20)包括:第一连接线的第一部分(20a1)和第一连接线的第二部分(20a2);在所述第一部分(20a1)和所述第二部分(20a2)的连接处分别设置有第一触点C1和第二触点C2;

所述电磁线圈(403)固定套在所述第一电磁铁(401)上,所述电磁线圈的第一端(403a1)经由所述第一连接线的第二部分(20a2)连接到所述车辆的车辆电瓶(B),所述电磁线圈的第二端(403a2)连接到所述第二连接线(30);

在所述车辆的车辆电瓶(B)有电且所述第一连接线(20)和所述第二连接线(30)异常连接到所述车辆的车辆电瓶(B)时,所述第一电磁铁(401)和所述第二电磁铁(402)互相排斥而断开;

所述第一电磁铁(401)是电磁铁,所述第二电磁铁(402)是永磁体;

所述启动模块(40)还用于在所述第一连接线(20)和所述第二连接线(30)未连接到所述车辆的车辆电瓶(B)时,所述第二电磁铁(402)与所述第一触点C1和所述第二触点C2接触,以使所述启动模块(40)处于闭合状态;或者,还用于在所述第一连接线(20)和所述第二连接线(30)正常连接到所述车辆的车辆电瓶(B)时,所述第一电磁铁(401)和所述第二电磁铁(402)吸附,以使所述启动模块(40)处于闭合状态并将所述启动电源(A)的电压提供给所述车辆;

壳体(50),所述壳体(50)容纳所述启动模块(40),且所述壳体(50)上设置有至少1个通孔(501),所述至少1个通孔(501)用于所述第一连接线(20)和/或者所述第二连接线(30)通过。

2.如权利要求1所述的启动装置(10),其特征在于,所述启动模块(40)还用于在所述第一连接线(20)和所述第二连接线(30)正常连接到所述车辆的车辆电瓶(B)时处于闭合状态。

3.一种车辆的启动系统,其特征在于,所述车辆的启动系统包括如权利要求1或2所述的启动装置(10)和与所述启动装置(10)配合连接的启动电源(A)。
