1.一种分等级二氧化钛微米球的制备方法，其特征在于，以乙酰丙酮钛作为钛源，异丙醇为溶剂，氯化钾为添加剂，采用两步溶剂热法制备得到分等级二氧化钛微米球。

2.根据权利要求1所述的分等级二氧化钛微米球的制备方法，其特征在于，具体包括如下步骤：(1) 往异丙醇依次加入去离子水、氯化钾，搅拌10 min，使氯化钾充分分散；随后，用移液枪取乙酰丙酮钛，逐滴加入到上述溶液中，继续搅拌30min得到混合液；

(2) 将步骤（1）的混合液转移到高压反应釜中，置于烘箱中恒温反应，得到白色沉淀，再将白色沉淀离心分离，用去离子水和乙醇进行洗涤后，得到二氧化钛微米球；

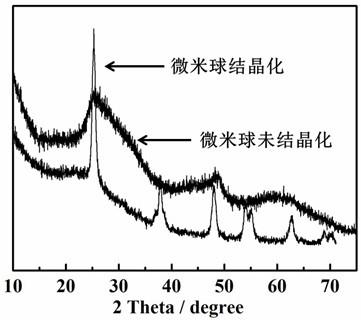

(3) 将步骤（2）得到的二氧化钛微米球再次分散于乙醇和去离子水的混合溶剂中，并转移到高压反应釜中，置于烘箱中结晶化处理，即得到纳米粒子组成的分等级二氧化钛微米球。

3.根据权利要求2所述的分等级二氧化钛微米球的制备方法，其特征在于，步骤（1）中所述异丙醇的体积为20 mL-30mL，去离子水体积为1.0-2.0 mL，氯化钾质量为0.5-1.0 g，乙酰丙酮钛体积为0.5-1.0 mL。

4.根据权利要求2所述的分等级二氧化钛微米球的制备方法，其特征在于，步骤（2）中所述恒温反应温度为100-120 ℃，时间为8-16 h。

5.根据权利要求2所述的分等级二氧化钛微米球的制备方法，其特征在于，步骤（2）中所述结晶化处理温度为180-200 ℃，时间为16-20 h。

6.一种如权利要求1-5任一项所述分等级二氧化钛微米球的制备方法制得的分等级二氧化钛。

7.一种如权利要求6所述分等级二氧化钛微米球在染料敏化太阳能电池的光阳极上的应用。

8.根据权利要求7所述的应用，其特征在于：所述分等级二氧化钛微米球用于制备光阳极，具体为：将分等级二氧化钛微米球粉末与乙基纤维素，松油醇按20：2：1的重量比混合均匀，随后加入200 mL无水乙醇，充分搅拌后，40 ℃减压旋蒸30 min得到白色粘稠状浆料；通过丝网印刷法将二氧化钛微米球浆料印刷在导电玻璃FTO上，随后在550 ℃下煅烧2 h，得到二氧化钛光阳极，用于染料敏化太阳能电池。
