专利号: 2020105409848
申请人: 萧县威辰机电工程设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

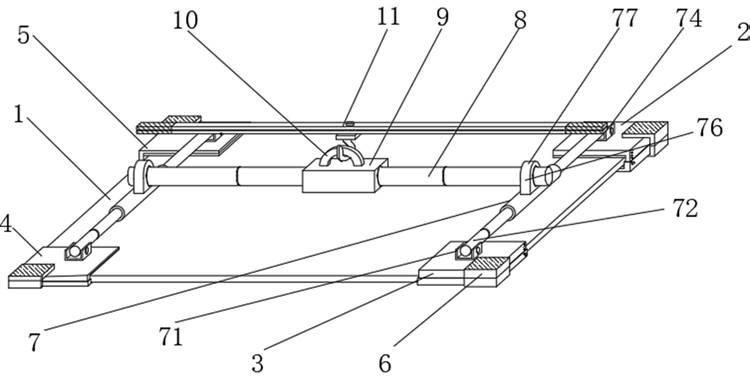

1.一种钢化玻璃搬运装置,包括钢化玻璃本体,其特征在于:所述钢化玻璃本体的四个拐角位置依次安装有第一固定模块、第二固定模块、第三固定模块和第四固定模块,且第一固定模块、第二固定模块、第三固定模块和第四固定模块结构相同,所述第一固定模块、第二固定模块、第三固定模块和第四固定模块上均设置有防护模块,所述第一固定模块和第二固定模块、第三固定模块和第四固定模块之间均设置有连接模块,通过设置的第一固定模块、第二固定模块、第三固定模块和第四固定模块之间配合使用可以对不同大小、不同厚度的钢化玻璃进行稳定固定,且还便于对钢化玻璃进行快速装卸,设置的四组防护模块便可对钢化玻璃起到保护作用,通过设置的两组连接模块可以相邻的第一固定模块和第二固定模块、第三固定模块和第四固定模块两两之间进行固定。

2.根据权利要求1所述的一种钢化玻璃搬运装置,其特征在于:所述第一固定模块、第二固定模块、第三固定模块和第四固定模块均包括有上固定板和下固定板。

3.根据权利要求2所述的一种钢化玻璃搬运装置,其特征在于:所述上固定板位于下固定板的上方,所述下固定板上开设有安装槽,所述上固定板的下端插装在下固定板的安装槽内部,所述上固定板的一侧开设有若干组大小相同的螺纹孔,靠近所述螺纹孔下固定板的一侧设置有限位螺栓,所述限位螺栓的一端贯穿下固定板的一侧面延伸至一组螺纹孔内部,通过移动上固定板和下固定板之间的距离可以对不同厚度的钢化玻璃进行固定,所述上固定板和下固定板靠近钢化玻璃本体的一侧面均设置有第一防滑垫,所述上固定板和下固定板之间还设置有钢化玻璃安装通道,通过将钢化玻璃本体的一组拐角安插在钢化玻璃安装通道内,在通过拧紧限位螺栓,将钢化玻璃本体牢固固定。

4.根据权利要求1所述的一种钢化玻璃搬运装置,其特征在于:所述防护模块包括上防护板、下防护板和防护支撑板。

5.根据权利要求4所述的一种钢化玻璃搬运装置,其特征在于:所述防护支撑板的上端位于上防护板的内部,所述防护支撑板的下端位于下防护板的内部,所述上防护板的上端面和下防护板的下端面均设置有橡胶缓冲垫,所述上防护板的下端面和下防护板的上端面均设置有第二防滑垫,通过设置的第二防滑垫可以增大与第一固定模块、第二固定模块、第三固定模块和第四固定模块之间的摩擦,再配合防护模块带有的弹性,通过将上防护板和下防护板向相反的方向拉动,然后装夹在第一固定模块、第二固定模块、第三固定模块和第四固定模块的上下两端面,能够稳定装夹且不易发生滑动,所述上防护板和下防护板之间还设置有固定模块安装通道,通过将第一固定模块、第二固定模块、第三固定模块和第四固定模块的一组拐角安插在固定模块安装通道内。

6.根据权利要求4所述的一种钢化玻璃搬运装置,其特征在于:所述防护支撑板的上下两端面均设置有缓冲机构,所述缓冲机构包括上缓冲板、下缓冲板和若干组对称设置的弹簧,所述弹簧的上端与上缓冲板的下端面固定连接,所述弹簧的下端与下缓冲板的上端面固定连接,通过设置的两组缓冲机构再配合设置的橡胶缓冲垫起到缓冲减震的作用。

7.根据权利要求1所述的一种钢化玻璃搬运装置,其特征在于:所述连接模块包括第一铰接连接件、连接杆、第二铰接连接件和限位杆,所述第一铰接连接件和连接杆之间铰接连接,第二铰接连接件和限位杆之间铰接连接,所述第一铰接连接件与第二固定模块和第三固定模块的上端面固定连接,所述第二铰接连接件与第一固定模块和第四固定模块的上端面固定连接,所述连接杆的一端转动连接有旋转杆,所述旋转杆的一端上部固定连接有固定凸起块,所述限位杆的内部呈中空状态,所述限位杆上开设有滑动槽,位于所述滑动槽一侧限位杆上还开设有若干组大小相同的固定槽,所述限位杆的外圆周上设置有外螺纹,所述限位杆的外部套接有设置有内螺纹的套筒,所述旋转杆带有固定凸起块的一端插装在限位杆的内部,且固定凸起块位于其中一组固定槽的内部,所述套筒的上端固定连接有限位块,通过将固定凸起块插装在不同的固定槽的内部,从而改变第一固定模块和第二固定模块、第三固定模块和第四固定模块两两之间的距离并对其固定。

8.根据权利要求7所述的一种钢化玻璃搬运装置,其特征在于:两组所述限位块的内部均开设有通孔,所述通孔的内部设置有伸缩杆,两组所述伸缩杆之间设置有固定块,所述固定块的上端面固定连接有固定挂环,所述固定挂环上设置有抬运模块,通过设置的伸缩杆可以将两组连接模块之间的距离固定,即通过伸缩杆和连接模块配合实现对钢化玻璃四个拐角的的固定,改变伸缩杆长度的同时,也改变两组连接模块之间的距离。

9.根据权利要求8所述的一种钢化玻璃搬运装置,其特征在于:所述抬运模块包括连接块和挂钩,所述挂钩的上端固定连接在连接块的下端面,所述连接块的上端面固定连接有限位柱,所述连接块的上端面且位于限位柱的下方转动连接有第一抬杆和第二抬杆,且第一抬杆位于第二抬杆的下方,所述第一抬杆和第二抬杆的两端均安装有防滑橡胶套,握住第一抬杆和第二抬杆上设置的防滑橡胶套向上抬起。

10.根据权利要求1-9所述的一种钢化玻璃搬运装置,其特征在于:所述使用步骤如下:

A:通过将第一固定模块、第二固定模块、第三固定模块和第四固定模块依次装夹在钢化玻璃本体的四个拐角,再将限位螺栓插装在螺纹孔的内部,拧紧限位螺栓,对钢化玻璃本体的四个拐角的四个拐角进行固定,再通过将防护模块的上防护板和下防护板向相反的方向拉动,然后装夹在第一固定模块、第二固定模块、第三固定模块和第四固定模块的上下两端面,防护模块带有的弹性能够实现稳定装夹且不易发生滑动;

B:再将带有旋转杆带有固定凸起块的一端插装在限位杆的内部,拉近旋转杆和限位杆的距离,再转动旋转杆,使固定凸起块位于适宜的一组固定槽的内部,移动套筒并移动至旋转杆和限位杆的中间位置,再拉动两组伸缩杆,使第一固定模块、第二固定模块、第三固定模块和第四固定模块的位置固定;

C:固定完成后,转动第一抬杆和第二抬杆并使其相互呈垂直角度,工作人员握住防滑橡胶套向上抬起,当钢化玻璃体积较大时,需要吊车吊运,取下抬运模块,将吊车的钩子挂在固定挂环上进行搬运。
