专利号: 2020105429589
申请人: 重庆工商大学
专利类型:发明专利
专利状态:已下证
专利领域: 光学
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

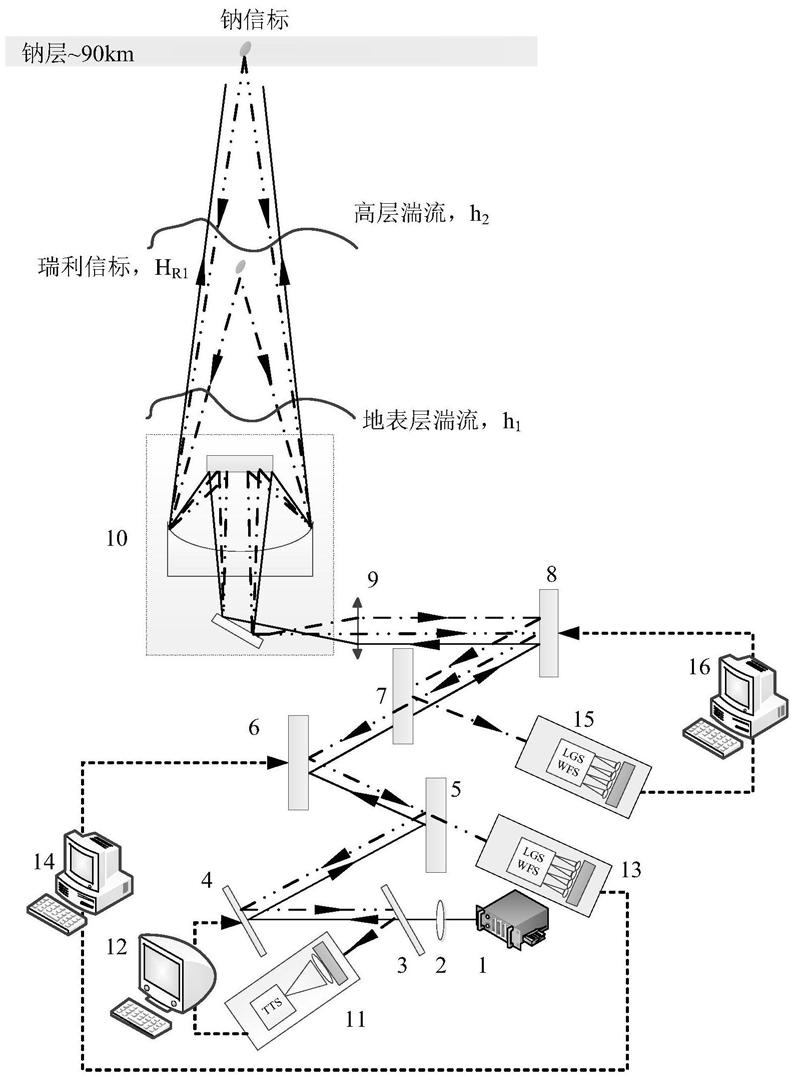

1.一种基于超短脉冲多层共轭自适应光学的钠信标预校正系统,其特征在于:包括超短脉冲钠信标激光器(1)、扩束透镜(2)、分光器A(3)、倾斜反射镜(4)、至少两级光路共轭的湍流校正单元、扩束透镜组(9)、钠信标发射望远镜(10)、倾斜探测器(11)、倾斜控制器(12),所述湍流校正单元包括靠近发射端的分光器B、以及位于分光器B与扩束透镜组(9)之间的变形镜,所述分光器B具有与其对应设置的湍流探测器,所述湍流探测器具有与其配套的湍流控制器,所述湍流控制器用于控制与其对应的变形镜;

所述钠信标发射望远镜(10)能够接收出射超短脉冲与大气分子发生弹性散射产生的瑞利信标回光,从超短脉冲钠信标激光器(1)发出的超短脉冲,经扩束透镜(2)扩束,和分光器A(3)的透射后,经由倾斜反射镜(4)反射后通过湍流校正单元,再经扩束透镜组(9)透射后进入钠信标发射望远镜(10),并发射进入大气层,所述湍流探测器通过对应分光器B探测瑞利回光信息,并反馈至湍流控制器,所述湍流控制器通过反馈信息控制对应变形镜产生相应共轭相位形变;

所述湍流校正单元有两级,两级湍流校正单元分别为高层湍流校正单元和低层湍流校正单元;

其中高层湍流校正单元包括第一分光器B(5)、高层共轭变形镜(6)、高层湍流控制器(14)、以及位于第一分光器B(5)的透射光路上的高层湍流探测器(13),低层湍流校正单元包括第二分光器B(7)、低层共轭变形镜(8)、低层湍流控制器(16)、以及位于第二分光器B(7)的反射光路上的低层湍流探测器(15);

所述分光器A(3)和分光器B均采用分时分光结构,可根据不同高度处瑞利信标和钠信标以及出射脉冲到达的时间不同进行分光。

2.根据权利要求1所述的基于超短脉冲多层共轭自适应光学的钠信标预校正系统,其特征在于:所述超短脉冲钠信标激光器(1)发射脉冲宽度小于10μs,且脉冲间隔时间大于等于600μs。
