1.一种锂离子电池负极材料多孔Si/C复合材料的制备方法，其特征在于，包括以下步骤的操作：

(1)在充满氩气的手套箱中称取硅粉和硫化锑粉末加入到球磨罐中，保持球磨罐处于惰性气氛中以400～600rpm的转速高速球磨18～25h；球磨完成后，收集得到混合粉末；

(2)将步骤(1)所得混合粉末分散到由乙醇和去离子水组成的混合溶剂中，搅拌0.3～1小时，得混合溶液A；混合溶剂中乙醇和去离子水的体积比为6～7：1；

(3)向步骤(2)得到的混合溶液A中依次加入碳源和NH4OH溶液，分别搅拌均匀，最后加入甲醛；连续搅拌20～30小时后过滤，并用乙醇洗涤多次，干燥得前驱体；

(4)将前驱体在还原性气体中，以2～3℃/min的升温速率，升温至750～800℃，保温1.5～2.5h，碳热还原，即可得到多孔Si/C复合材料。

2.根据权利要求1所述的制备方法，其特征在于：所述步骤(1)中所用的硅粉为1～100微米。

3.根据权利要求1所述的制备方法，其特征在于：所述步骤(1)中硅粉和硫化锑粉末的质量比为1:1。

4.根据权利要求1所述的制备方法，其特征在于：所述步骤(2)中混合粉末和混合溶剂的固液比为：1g：87.5～100ml。

5.根据权利要求1所述的制备方法，其特征在于：所述步骤(3)中所用的碳源是间苯二酚、蔗糖、葡萄糖、多巴胺、聚丙烯醇中的一种或几种。

6.根据权利要求1所述的制备方法，其特征在于：所述步骤(3)中所用的碳源质量为步骤(1)中混合粉末质量的1/5～1/4。

7.根据权利要求1所述的制备方法，其特征在于：所述步骤(3)中所用的NH4OH溶液的质量浓度为25～28％，用量为混合溶液A体积的3～5％；甲醛的用量为混合溶液A体积的0.3～

0.4％。

8.根据权利要求1所述的制备方法，其特征在于：所述步骤(3)中的干燥是在80℃的温度下进行干燥。

9.根据权利要求1所述的制备方法，其特征在于：所述还原性气体是纯氢气、氩氢混合气和氮氢混合气中的一种。

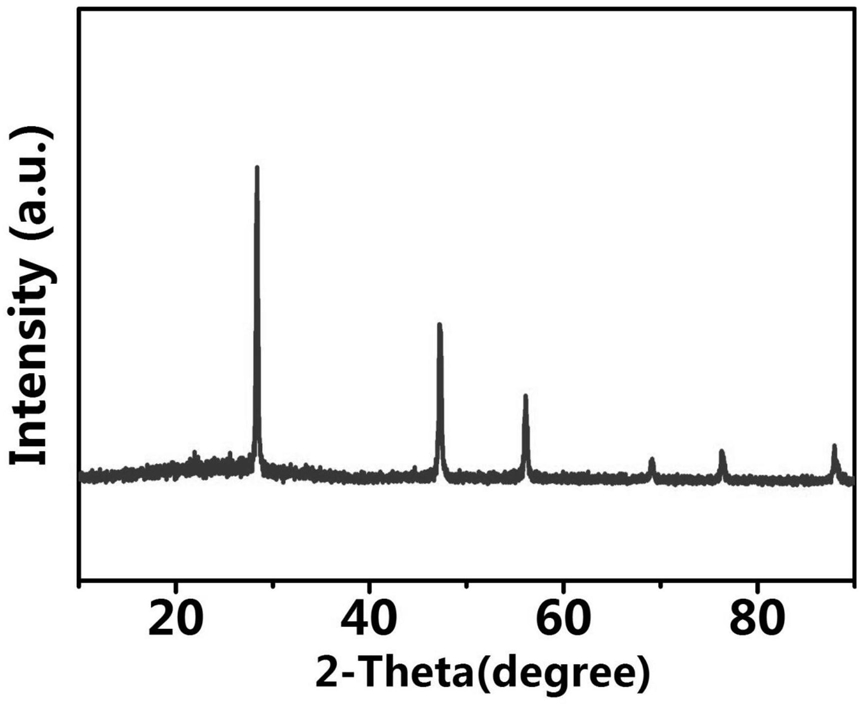

10.由权利要求1‑9所述的制备方法制备得到的锂离子电池负极材料多孔Si/C复合材料。
