专利号: 2020105477065
申请人: 广东鑫宏服装科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 织物等的处理;洗涤;其他类不包括的柔性材料
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

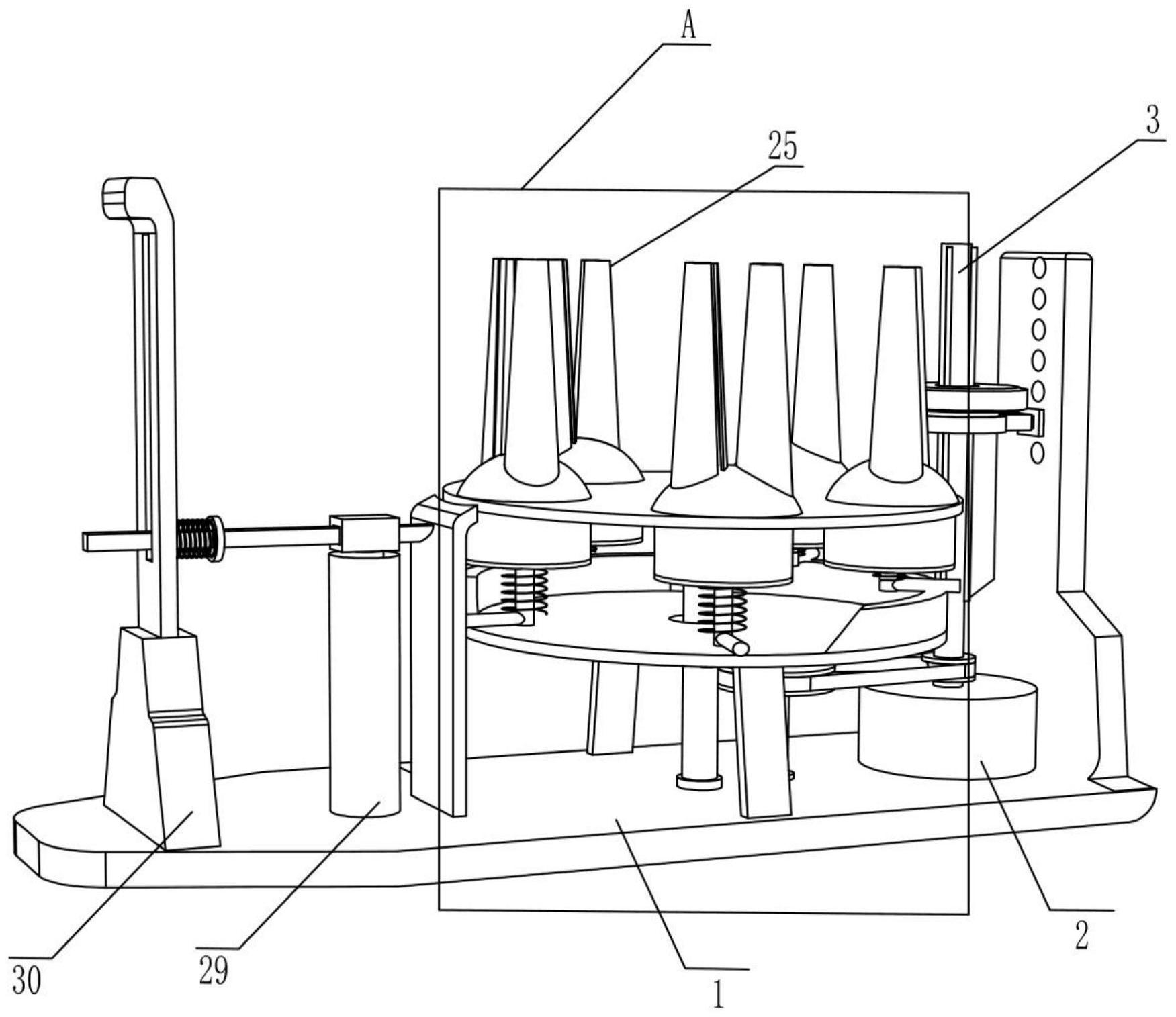

1.一种气动式牛仔服装裤腿磨砂机,其特征是:包括有底座(1)、电机(2)、转轴一(3)、导条(4)、第一带轮(11)、转轴二(12)、第二带轮(13)、皮带(14)、扇形齿轮(15)、转轴三(16)、齿轮一(17)、转动盘(18)、压缩箱体(19)、固定杆(20)、调节机构和气动机构,所述电机(2)固定安装在底座(1)上,所述转轴一(3)一端与电机(2)的输出端固定连接,若干所述导条(4)固定安装在转轴一(3)上,所述第一带轮(11)固定安装在转轴一(3)上,所述转轴二(12)一端转动式安装在底座(1)上,所述扇形齿轮(15)固定安装在转轴二(12)另一端,所述第二带轮(13)固定安装在转轴二(12)上且位于扇形齿轮(15)下方,所述皮带(14)绕装在第一带轮(11)和第二带轮(13)上,所述转轴三(16)一端转动式安装在底座(1)上且接近转轴二(12),所述齿轮一(17)固定安装在转轴三(16)上且间歇性与扇形齿轮(15)啮合,所述转动盘(18)固定安装在转轴三(16)另一端,若干所述压缩箱体(19)固定安装在转动盘(18)上,若干所述固定杆(20)分为五组分别固定安装在压缩箱体(19)上,所述调节机构滑动式安装在转轴一(3)上,所述气动机构安装在底座(1)上。

2.按照权利要求1所述的一种气动式牛仔服装裤腿磨砂机,其特征是:所述调节机构包括有卡紧块(5)、伸缩杆(6)、滑槽板(7)、弹簧一(8)、滑条(9)和打磨轮(10),所述滑槽板(7)滑动式安装在转轴一(3)上且转轴一(3)穿过滑槽板(7),所述伸缩杆(6)滑动式安装在滑槽板(7)上,所述弹簧一(8)一端与伸缩杆(6)一侧固定连接,另一端与滑槽板(7)一侧固定连接,所述卡紧块(5)固定安装在伸缩杆(6)一侧且与底座(1)上的凹槽接触,所述滑条(9)套装在滑槽板(7)内,所述打磨轮(10)固定安装在滑条(9)上。

3.按照权利要求2所述的一种气动式牛仔服装裤腿磨砂机,其特征是:所述气动机构包括有气阀(21)、活塞(22)、拨动杆(23)、弹簧二(24)、气囊(25)、安装板(26)和凸轮盘(27),若干所述气阀(21)固定安装在转动盘(18)下侧且与压缩箱体(19)连通,若干所述活塞(22)分别滑动式安装在气阀(21)内,若干所述拨动杆(23)分别一端与活塞(22)一侧固定连接且拨动杆(23)穿过气阀(21),若干所述弹簧二(24)分别一端与气阀(21)一侧固定连接,另一端与拨动杆(23)的直拐角处固定连接,且拨动杆(23)穿过弹簧二(24),若干所述气囊(25)分别套装在固定杆(20)上且与压缩箱体(19)连通,所述安装板(26)固定安装在底座(1)上且呈对称式设置,所述凸轮盘(27)固定安装在两安装板(26)上且与拨动杆(23)接触。

4.按照权利要求3所述的一种气动式牛仔服装裤腿磨砂机,其特征是:还包括有下料机构,下料机构包括有阻挡板(28)、电动推杆(29)、导向板(30)、卡套(31)、卡条(32)和复位部件,所述阻挡板(28)固定安装在底座(1)上,所述电动推杆(29)固定安装在底座(1)上且接近于阻挡板(28),所述导向板(30)固定安装在底座(1)上且远离电动推杆(29),所述卡套(31)固定安装在电动推杆(29)上,所述卡条(32)套装在卡套(31)内且穿过导向板(30),所述格复位部件固定安装在卡条(32)上。

5.按照权利要求3所述的一种气动式牛仔服装裤腿磨砂机,其特征是:所述复位部件包括有格挡圆块(33)和弹簧三(34),所述格挡圆块(33)固定安装在卡条(32)上,所述弹簧三(34)一端与格挡圆块(33)一侧固定连接,另一端与导向板(30)一侧固定连接,且卡条(32)穿过弹簧三(34)。
