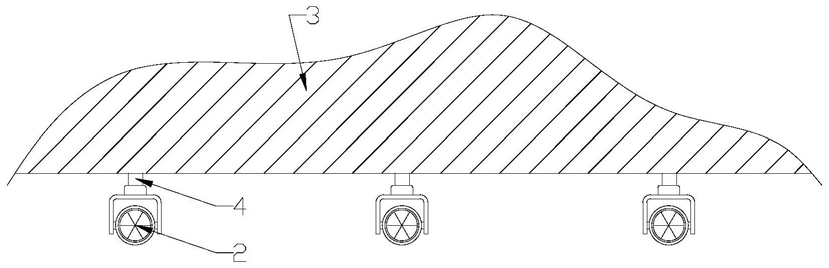

1.一种全站仪反射棱镜的固定装置，其特征在于：包括绳索(14)和若干个固定装置本体，所述固定装置本体包括金属薄片(11)和磁铁块(12)，所述金属薄片(11)的顶面通过胶水粘贴固定在桥梁梁体(3)的底面，所述磁铁块(12)的顶面磁力吸附在金属薄片(11)的底面，所述磁铁块(12)的底面与反射棱镜(2)相固定，所述绳索(14)依次与若干个位于桥梁梁体(3)底面的反射棱镜(2)或者固定装置本体绑扎固定。

2.如权利要求1所述的一种全站仪反射棱镜的固定装置，其特征在于：所述磁铁块(12)的周测设有若干个把手(121)。

3.如权利要求1所述的一种全站仪反射棱镜的固定装置，其特征在于：所述磁铁块(12)的侧壁顶部设有若干个斜切口(122)。

4.如权利要求1所述的一种全站仪反射棱镜的固定装置，其特征在于：还包括连接块(13)，所述磁铁块(12)的底面设有向下延伸的凸出部(123)，所述凸出部(123)的底面中央设有螺纹孔(1231)，所述连接块(13)包括螺栓(131)和下块体(132)，所述螺栓(131)的螺杆端部旋入螺纹孔(1231)之内，所述螺栓(131)的螺头与下块体(132)的顶面相固定，所述下块体(132)的底面与反射棱镜(2)的顶面相固定。

5.如权利要求4所述的一种全站仪反射棱镜的固定装置，其特征在于：所述下块体(132)从上至下平行设有第一穿绳通孔(1321)和第二穿绳通孔(1322)，所述绳索(14)的一端从一个下块体(132)的第一穿绳通孔(1321)穿过后，绕回并绑扎形成绳结(141)，再在穿过该下块体(132)的第二穿绳通孔(1322)后与下一个下块体(132)绑扎连接。

6.如权利要求5所述的一种全站仪反射棱镜的固定装置，其特征在于：所述下块体(132)还设有若干个扎带通孔(1323)，所述扎带通孔(1323)内穿设有扎带，所述扎带将下块体(132)和反射棱镜(2)绑扎固定。

7.如权利要求6所述的一种全站仪反射棱镜的固定装置，其特征在于：所述扎带通孔(1323)位于第二穿绳通孔(1322)之下，所述扎带通孔(1323)与第一穿绳通孔(1321)和第二穿绳通孔(1322)相垂直。

8.如权利要求1所述的一种全站仪反射棱镜的固定装置，其特征在于：所述绳索(14)的至少一端垂落至靠近地面处。
