专利号: 2020105494249
申请人: 台州市路桥广发特鞋业有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-11-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

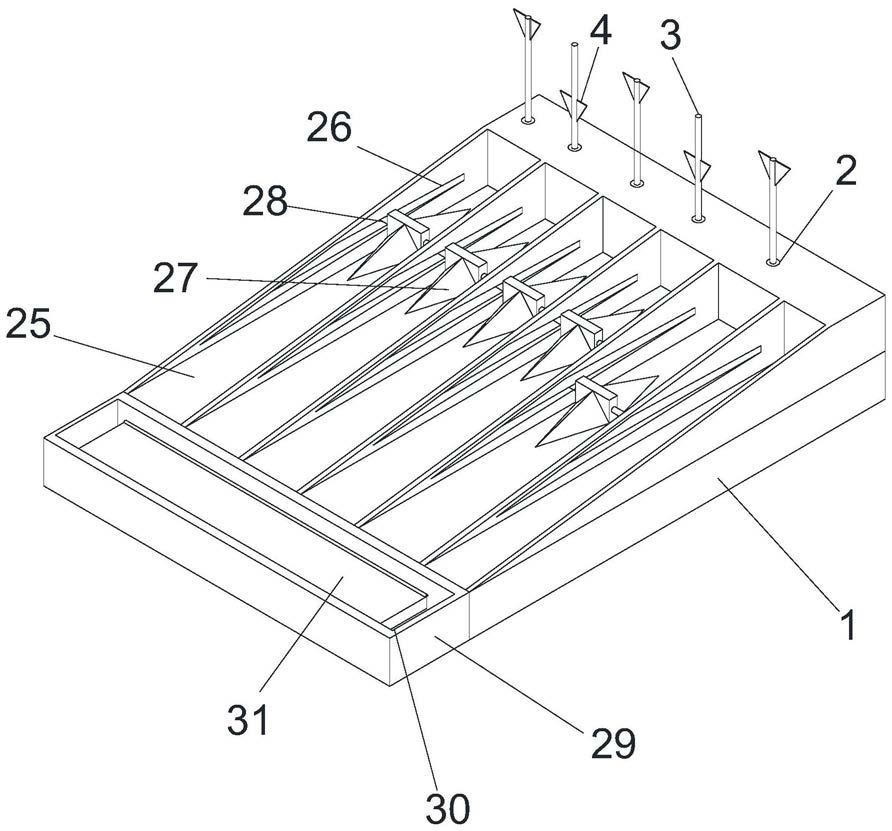

1.一种智能除雪屋顶结构,包括主体(1),所述主体(1)剖面为直角梯形且主体(1)的内部中空,所述主体(1)的上侧斜面由上到下从后向前斜面,所述主体(1)的顶部壁面开设有旋转孔(2),其特征在于:所述旋转孔(2)的内部设置有旋转杆(3),旋转杆(3)的外圆柱均套接有一组扇叶(4),每组扇叶(4)为左右对称的三角形的扇叶(4),且两个相邻一组扇叶(4)均上下相互交错,所述旋转孔(2)的外圆柱套接有活塞片(5),所述旋转杆(3)的外圆柱壁面上开设有活动环槽(6),所述主体(1)的内部开设有移动腔(7),上层腔(8)和隔热腔(9)三处空心区域,旋转杆(3)的外圆柱壁面下端均套接有旋转齿轮(10),所述移动腔(7)靠近上层腔(8)的一侧壁面上开设有转接孔(11);

转接孔(11)的内部均套接有转接杆(12),转接杆(12)的外圆柱后侧套接有转接齿轮(13),所述转接杆(12)向前延伸到上层腔(8)的内部,转接杆(12)的外圆柱壁面上均套接有偏移轮(14),所述上层腔(8)的内部后侧壁面固定安装有限位板(15),且限位板(15)的上壁面开设有限位孔(16),所述限位孔(16)的内部均套接有偏移杆(17),所述偏移杆(17)的上侧矩形条的后侧均固定安装有偏移环(18),所述上层腔(8)的内部上侧壁面固定安装有定滑轮(19),定滑轮(19)与下方偏移杆(17)均上下相互对应,定滑轮(19)的滑轮上均设置有绳子(20),绳子(20)的后端向下延伸与定滑轮(19)的外壁面上固定连接在一起,所述上层腔(8)的内部斜面上固定安装有滑动板(21),且滑动板(21)的后侧壁面开设有滑动槽(22),滑动槽(22)为剖面为T形结构的槽,所述滑动槽(22)的内部均卡接有磁块(23),磁块(23)均为T形的磁块,滑动槽(22)的内部均设置有拉簧一(24);

所述主体(1)的前侧斜面开设有雪槽(25),所述雪槽(25)的内部左右壁面上对称开设有移动孔(26),所述雪槽(25)的内部均设置有除雪块(27),除雪块(27)的矩形块左右两侧对应固定安装有小圆柱(28),所述主体(1)的前侧固定安装有衔接板(29),且衔接板(29)的后侧与主体(1)的前侧壁面相互适配,衔接板(29)的顶部开设有缓冲槽(30),缓冲槽(30)连通到衔接板(29)的上下两侧壁面,缓冲槽(30)的内部设置有两个缓冲板(31),所述缓冲槽(30)的内部设置有合页(32),所述缓冲板(31)的顶部后侧固定均固定安装有拉簧二(33),所述缓冲槽(30)的内部前侧开设有吸附槽(34),吸附槽(34)为矩形的槽,且吸附槽(34)与缓冲板(31)均前后相互对应,吸附槽(34)的内部均卡接有吸附磁片(35),所述缓冲板(31)的下层均设置有限位条(36)。

2.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述除雪块(27)由前后两个剖面为三角形和中间矩形块组成,除雪块(27)与下侧磁块(23)上下均相互对应,且除雪块(27)与磁块(23)通过磁力连接。

3.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述缓冲板(31)均为矩形的金属板,通过合页(32)将对应缓冲板(31)活动连接在缓冲槽(30)的内部后侧壁面上。

4.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述隔热腔(9)的内部下壁面后侧固定安装有液压伸缩杆(37),液压伸缩杆(37)的上侧固定安装有电机(38),所述隔热腔(9)与移动腔(7)相邻的一侧壁面开设有备用孔(39),备用孔(39)为圆形的通孔,备用孔(39),电机(38)的电机转轴向上贯穿备用孔(39)到移动腔(7)的内部,电机(38)的电机转轴上套接有备用齿轮(40),备用齿轮(40)与移动腔(7)内部最右侧转接齿轮(13)啮合连接。

5.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述限位条(36)为剖面为梯形的块,限位条(36)的后侧与缓冲槽(30)内部后侧壁面对应固定连接在一起。

6.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述移动腔(7)的剖面为矩形,且移动腔(7)与旋转孔(2)的内部相互连通,上层腔(8)的剖面为梯形,且上层腔(8)位于移动腔(7)的前侧,隔热腔(9)位于上层腔(8)和移动腔(7)的下层,所述旋转杆(3)在旋转孔(2)的内部向下延到移动腔(7)的内部。

7.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述转接齿轮(13)与对应的旋转齿轮(10)均啮合连接,偏移轮(14)为椭圆形结构的转盘,且左右相邻的两个偏移轮(14)前后相互交错分布。

8.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述限位孔(16)的数量根据旋转孔(2)的数量一致,且左右相邻的两个限位孔(16)前后相互交错,偏移杆(17)均由上侧矩形条和下次凹形块组成,偏移杆(17)的凹块凹口朝下卡接在偏移轮(14)的上侧壁面。

9.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述滑动槽(22)的数量与后侧定滑轮(19)的数量相同,且滑动槽(22)与定滑轮(19)均前后相互对应,滑动槽(22)的内部中空区域贯穿对应滑动板(21)的后侧与下侧壁面。

10.根据权利要求1所述的一种智能除雪屋顶结构,其特征在于:所述雪槽(25)为矩形的槽,且雪槽(25)的数量与旋转孔(2)的数量一致,且雪槽(25)与旋转孔(2)前后相互对应,雪槽(25)的左右两侧壁面由后向前逐渐变窄。
