专利号: 2020105501859
申请人: 章希盈
专利类型:发明专利
专利状态:已下证
专利领域: 干燥
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

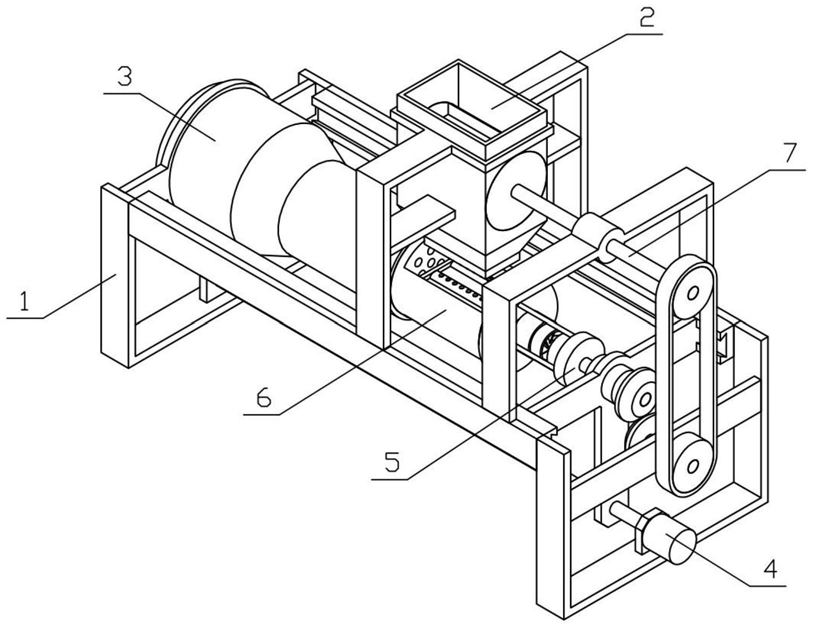

1.一种禽畜、鱼类食品冷风干燥系统,包括装置支架(1)、供料支架(2)、干燥机构Ⅰ(3)、横移机构(4)、动力机构(5)、干燥机构Ⅱ(6)和供料机构(7),其特征在于:所述装置支架(1)的中部固定连接有供料支架(2),装置支架(1)的前端固定连接有干燥机构Ⅰ(3),装置支架(1)的底部连接有横移机构(4),横移机构(4)上固定连接有动力机构(5),动力机构(5)上固定连接有干燥机构Ⅱ(6),干燥机构Ⅱ(6)可插入干燥机构Ⅰ(3)内,装置支架(1)上转动连接有供料机构(7),供料机构(7)和供料支架(2)可传动连接,供料机构(7)转动连接在供料支架(2)内。

2.根据权利要求1所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述装置支架(1)包括侧支架Ⅰ(101)、侧支架Ⅱ(102)、连接滑轨(103)、安装架Ⅰ(104)和安装架Ⅱ(105),侧支架Ⅰ(101)和侧支架Ⅱ(102)的两侧之间均固定连接有连接滑轨(103),两个连接滑轨(103)的中部之间固定连接有安装架Ⅰ(104),两个连接滑轨(103)之间固定连接有安装架Ⅱ(105),安装架Ⅱ(105)位于安装架Ⅰ(104)的前侧,供料支架(2)固定连接在安装架Ⅰ(104)上。

3.根据权利要求2所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述干燥机构Ⅰ(3)包括干燥筒(301)、干燥电机Ⅰ(302)、干燥风扇Ⅰ(303)和通气板Ⅰ(304),干燥筒(301)固定连接在侧支架Ⅰ(101)上,干燥筒(301)内固定连接有干燥电机Ⅰ(302),干燥电机Ⅰ(302)的输出轴上固定连接有干燥风扇Ⅰ(303),干燥风扇Ⅰ(303)转动连接在干燥筒(301)的前端,干燥筒(301)内固定连接有通气板Ⅰ(304),通气板Ⅰ(304)位于干燥电机Ⅰ(302)的后侧,通气板Ⅰ(304)上设置有多个锥形孔,通气板Ⅰ(304)上设置有调温度机构。

4.根据权利要求3所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述横移机构(4)包括横移电机(401)和横移支架(402),横移电机(401)固定连接在侧支架Ⅱ(102)上,横移电机(401)的输出轴转动连接在侧支架Ⅰ(101)上,横移电机(401)的输出轴上通过螺纹连接有横移支架(402),横移支架(402)的两侧的分别滑动连接在两个连接滑轨(103)上。

5.根据权利要求4所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述动力机构(5)包括动力电机(501)、锥形摩擦轮Ⅰ(502)、连接盘(503)、干燥电机Ⅱ(504)和干燥风扇Ⅱ(505),动力电机(501)固定连接在横移支架(402)上,动力电机(501)为双输出轴电机,动力电机(501)输出轴的一端固定连接有连接盘(503),动力电机(501)输出轴的另一端固定连接有锥形摩擦轮Ⅰ(502),连接盘(503)上固定连接有干燥电机Ⅱ(504),干燥电机Ⅱ(504)的输出轴上固定连接有干燥风扇Ⅱ(505)。

6.根据权利要求5所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述干燥机构Ⅱ(6)包括干燥转筒(601)、通风板Ⅱ(602)、盖合板(603)、转动底板(604)、通风管Ⅰ(605)、通风腔体(606)和通风管Ⅱ(607),干燥转筒(601)的前侧固定连接有通风板Ⅱ(602),通风板Ⅱ(602)上设置有多个通风孔Ⅰ,干燥转筒(601)的后侧固定连接有盖合板(603),干燥转筒(601)内间隙配合有转动底板(604),转动底板(604)上固定连接有多个通风管Ⅰ(605),每个通风管Ⅰ(605)上均设置有多个通风孔Ⅱ,通风管Ⅰ(605)的直径大于转动底板(604)的厚度,转动底板(604)的前端固定连接有通风腔体(606),每个通风管Ⅰ(605)均和通风腔体(606)连通,通风腔体(606)上固定连接有通风管Ⅱ(607),通风管Ⅱ(607)固定连接在盖合板(603)上,通风管Ⅱ(607)和通风腔体(606)连通,干燥风扇Ⅱ(505)转动连接在通风管Ⅱ(607)内。

7.根据权利要求6所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述干燥机构Ⅱ(6)还包括连接柱(608),连接柱(608)设置有四个,四个连接柱(608)的一端均固定连接在盖合板(603)上,四个连接柱(608)的另一端均固定连接在连接盘(503)上。

8.根据权利要求7所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述供料机构(7)包括传动轴(701)、锥形摩擦轮Ⅱ(702)、翻转轴(703)、翻转圆筒(704)和收纳槽(705),传动轴(701)转动连接在侧支架Ⅱ(102)上,传动轴(701)上固定连接有锥形摩擦轮Ⅱ(702),锥形摩擦轮Ⅱ(702)可和锥形摩擦轮Ⅰ(502)摩擦传动,翻转轴(703)转动连接在安装架Ⅱ(105)上,翻转轴(703)上固定连接有翻转圆筒(704),翻转圆筒(704)上设置有两个收纳槽(705),翻转圆筒(704)转动连接在供料支架(2)内。

9.根据权利要求8所述的一种禽畜、鱼类食品冷风干燥系统,其特征在于:所述供料机构(7)还包括伸缩机构(706)和滑动底板(707),两个收纳槽(705)内均固定连接有伸缩机构(706),两个伸缩机构(706)的伸缩端均固定连接有滑动底板(707),滑动底板(707)滑动连接在收纳槽(705)内。
