专利号: 2020105522446
申请人: 陆映红
专利类型:发明专利
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

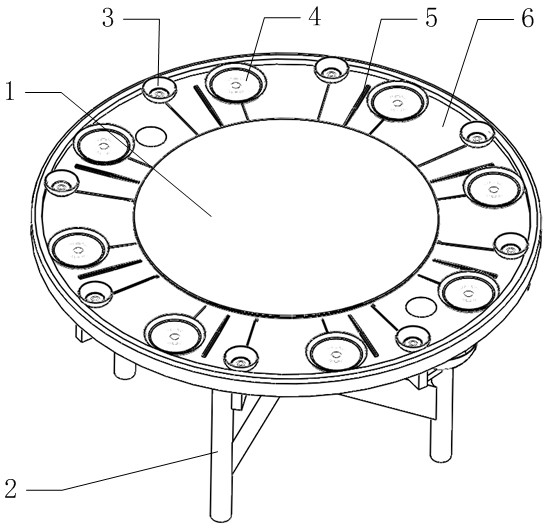

1.一种水上餐厅使用餐桌,它包括转盘、支腿、桌板,其中桌板安装在支腿的上侧,转盘旋转安装在桌板的上侧;其特征在于:所述桌板上端面的边缘处具有环形凸起;所述桌板的下侧周向均匀的安装有多个第一调节模块,桌板的下侧周向均匀的安装有多个第二调节块;所述第二调节块和第一调节块一一对应;所述桌板的上侧周向均匀的安装有多个由碗、碟和筷子组成的餐具;所述碗与第二调节模块一一对应且通过拉绳连接;所述碟与第一调节模块一一对应且通过拉绳相互连接;所述第一调节模块包括第三拉绳、第三缠绕轮、第二安装壳,其中第二安装壳固定安装在桌板的下侧,第三缠绕轮旋转安装在第二安装壳内,第三拉绳的一端固定安装在第三缠绕轮上,第三拉绳的另一端与碟固定连接;所述第三拉绳的长度保证对应碟紧贴在桌板上侧沿着第三缠绕轮和桌板圆心连线方向横移,与环形凸起接触后,第三拉绳除连接点外完全脱离第三缠绕轮,且第三拉绳处于绷紧状态;所述第二调节模块包括第一安装壳、限位机构、第二缠绕轮、第二拉绳,其中第一安装壳固定安装在桌板的下侧,第二缠绕轮旋转安装在第一安装壳内,第二拉绳的一端固定安装在第二缠绕轮上,第二拉绳的另一端与碗固定连接;所述第一安装壳内安装有对第二缠绕轮旋转限位的限位机构;所述第二拉绳的长度保证对应碗紧贴在桌板上侧沿着第二缠绕轮和桌板圆心连线方向横移,与环形凸起接触后,第二拉绳还留有一部分缠绕在第二缠绕轮上,这种状态下,限位机构正好对第二缠绕轮的旋转限位,被拉出的第二拉绳处于绷紧状态;在此状态下,向上拿起碗,碗的上移就会触发解除限位机构对第二缠绕轮的旋转限位,缠绕在第二缠绕轮的第二拉绳继续被拉出,但碗始终无法在径向方向上越过桌板上侧的环形凸起;所述桌板上开有两个柱塞孔,所述两个柱塞孔内分别安装有一个柱塞,所述桌板的下侧安装有两个对两个柱塞起到锁死作用的触发机构。

2.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述碗的底部旋转安装有碗托,碗托的外圆面上开有供第二拉绳伸入的第一避让口;第二拉绳与碗托的固定位置偏离碗托的圆心。

3.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述碟的底部旋转安装有碟托,碟托的外圆面上开有供第三拉绳伸入的第二避让口;第三拉绳与碟托的固定位置偏离碟托的圆心。

4.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述桌板上周向均匀的开有多个第二绳孔,所述第二绳孔的上端开有贯通的第二安装槽;第二摆杆固定安装在第二安装槽内,第一摆杆的一端通过铰接的方式安装在第二摆杆上;第二拉绳穿过第一摆杆和第二摆杆;所述第二缠绕轮通过第一转轴旋转安装在第一安装壳内;所述第一转轴与第一安装壳之间安装有第一涡卷弹簧。

5.根据权利要求4所述的一种水上餐厅使用餐桌,其特征在于:所述第一摆杆远离第二摆杆的一端固定安装有第一清理套;第一清理套与第二拉绳配合。

6.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述桌板的下侧安装有对第二拉绳起到导向作用的第一导向轮。

7.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述第一摆杆和第二摆杆的铰接轴上固定安装有安装转轴,所述安装转轴上固定安装有第一缠绕轮;所述第二缠绕轮的外圆面上开有限位槽;桌板上开有周向均匀分布的第三绳孔;所述限位机构包括限位弹簧、限位壳、限位块,其中限位壳固定安装在第一安装壳内,限位块的一端具有斜面,限位块的另一端滑动安装在限位壳内,限位块位于限位壳内的一端与限位壳的内端面之间安装有限位弹簧;限位块具有斜面的一端与对应第二缠绕轮上的限位槽对应配合;第一拉绳的一端缠绕在对应的第一缠绕轮上,第一拉绳的另一端穿过第三绳孔与限位块固定连接;

当第二缠绕轮将第二拉绳缠旋转时,限位槽与限位块具有斜面的一侧配合;所述桌板的下侧安装有对第一拉绳起到导向作用的第二导向轮。

8.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述桌板上周向均匀的开有多个第一绳孔,所述第一绳孔的上端开有第一安装槽;所述第三缠绕轮通过第二转轴旋转安装在第二安装壳内;所述第二转轴与第二安装壳之间安装有第二涡卷弹簧;所述第三拉绳穿过第一绳孔;所述第一安装槽内分别安装有一个第二清理套,所述第二清理套与第三拉绳配合。

9.根据权利要求1所述的一种水上餐厅使用餐桌,其特征在于:所述触发机构包括导轨、导向杆、第一安装杆、第二安装杆、卡块、复位弹簧、安装板、滑杆,其中导轨的一端固定安装有安装板,两个导轨通过其上的安装板固定安装在桌板的下侧;第一安装杆的两端固定安装在两个安装板之间,导向杆滑动安装在第一安装杆上,两个滑杆滑动安装在两个导轨上,两个滑杆之间固定安装有第二安装杆,第二安装杆上安装有卡块,卡块与导向杆固定连接;所述卡块与第一安装杆之间安装有复位弹簧;所述柱塞下端的外圆面上开有卡槽,所述卡块与对应柱塞上的卡槽配合;所述两个导轨的上侧放有收集盘。

10.根据权利要求9所述的一种水上餐厅使用餐桌,其特征在于:所述导轨上开有T形导向槽;滑杆的下端固定安装有T形导向块,滑杆通过T形导向块与T形导向槽的滑动配合安装在导轨上。
