1.一种高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金，其特征在于，所述高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金按如下原子百分比配制金属原材料：Cr20％、Cu20％、Fe19％、Ni20％、V21％；

或者所述高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金按如下原子百分比配制金属原材料：Cr21％、Cu18％、Fe20％、Ni21％、V20％；

或者所述高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金按如下原子百分比配制金属原材料Cr21％、Cu17％、Fe20％、Ni20％、V22％。

2.根据权利要求1所述的一种高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金，其特征在于，所述金属原材料的纯度大于99.9wt％。

3.一种根据权利要求1～2任一项所述的高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金的制备方法，其特征在于，包括如下步骤：

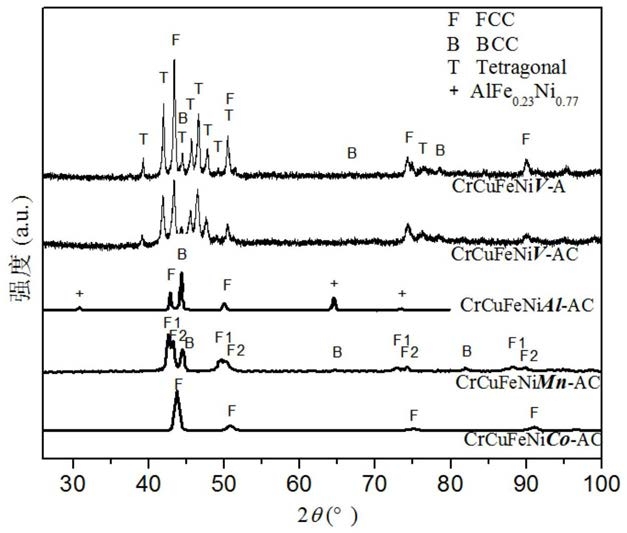

(1)按照配比准备所述金属原材料Cr、Cu、Fe、Ni、V以及金属钛块，在非自耗真空电弧熔炼炉中于氩气保护下先熔化金属钛块，再按照配比放入所述金属原材料，抽真空后，在氩气保护下进行电弧熔炼，所述电弧熔炼的过程中伴随电磁搅拌，冷却后，得到纽扣样品；

(2)对所述纽扣样品进行重复多次所述电弧熔炼过程，多次所述电弧熔炼过程结束后，冷却并去除所述纽扣样品的表面氧化层，再重复一次所述电弧熔炼过程，冷却后得到高硬度Cr‑Cu‑Fe‑Ni‑V高熵合金。

4.根据权利要求3所述的制备方法，其特征在于，在步骤(1)准备好所述金属原材料后还包括对其进行清洗的过程，所述清洗的过程是采用砂轮机或砂纸打磨所述金属原材料，再采用丙酮为清洗溶剂将所述金属原材料在超声波中进行振荡清洗5min，所述超声波的功2

率密度为0.8W/cm、频率为33Hz。

‑

5.根据权利要求3所述的制备方法，其特征在于，步骤(1)中在所述抽真空达到2×103

Pa后即可反充氩气至5Pa；所述电弧熔炼的电流为50A～100A、时间为30s～1min。

6.根据权利要求3所述的制备方法，其特征在于，步骤(2)中在重复进行每次所述电弧熔炼过程前对所述纽扣样品进行翻转，重复多次所述电弧熔炼过程中需保持熔融状态2min～3min；所述多次为4次。
