1.一种基于三元低共熔溶剂制备二氧化钛的方法，其特征在于：所述方法为：以氯化胆碱、乳酸、草酸和钛源为原料混合，进行离子热反应，得到二氧化钛；

氯化胆碱为氢键受体，乳酸、草酸分别为氢键供体；

两氢键供体与氢键受体的摩尔比为4:1‑1:2；所述摩尔比为两个氢键供体的摩尔数总和与氢键受体的摩尔数的比；

两个氢键供体草酸和乳酸的摩尔比为10:1‑1:10；

所述氯化胆碱、乳酸、草酸和钛源为原料混合的过程为：先将氯化胆碱、乳酸、草酸进行混合，然后加入钛源；所述氯化胆碱、乳酸、草酸进行混合的条件为：温度为60℃‑120℃，反应时间为1h‑10h；

离子热反应的条件为：温度为110‑185℃，反应时间为1h‑10h。

2.如权利要求1所述的基于三元低共熔溶剂制备二氧化钛的方法，其特征在于：所述两氢键供体与氢键受体的摩尔比为1:1。

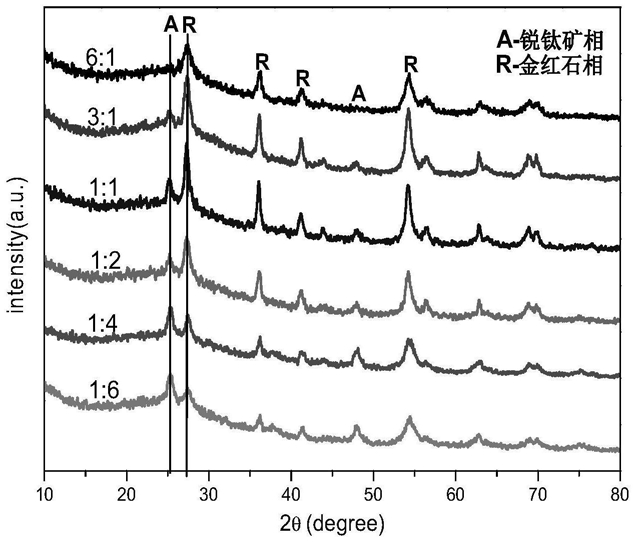

3.如权利要求1所述的基于三元低共熔溶剂制备二氧化钛的方法，其特征在于：所述两个氢键供体草酸和乳酸的摩尔比为1‑6:1或1:3‑6。

4.如权利要求1所述的基于三元低共熔溶剂制备二氧化钛的方法，其特征在于：所述钛源为钛酸四丁酯。

5.如权利要求1所述的基于三元低共熔溶剂制备二氧化钛的方法，其特征在于：所述离子热反应的条件为：温度为170‑185℃。

6.如权利要求5所述的基于三元低共熔溶剂制备二氧化钛的方法，其特征在于：所述离子热反应的条件为：温度为180℃。

7.如权利要求1‑6任一所述的基于三元低共熔溶剂制备二氧化钛的方法得到的二氧化钛材料，其特征在于：锐钛矿相的摩尔含量为0‑100%，且锐钛矿相的摩尔含量不为0。

8.如权利要求7所述的二氧化钛材料，其特征在于：所述锐钛矿相的摩尔含量为50%‑

80%。

9.如权利要求8所述的二氧化钛材料作为催化剂在光催化领域中的应用。

10.如权利要求9所述的二氧化钛材料作为催化剂在光催化领域中的应用，其特征在于：所述应用为光解水制氢。

11.利用如权利要求10所述的二氧化钛材料进行光催化制氢的方法，其特征在于：所述方法为：在太阳光的条件下，将二氧化钛材料与水、甲醇混合，温度为常温。

12.如权利要求11所述的二氧化钛材料进行光催化制氢的方法，其特征在于：二氧化钛材料的用量为溶剂质量的1%‑10%。
