专利号: 2020105553764
申请人: 文家洪
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

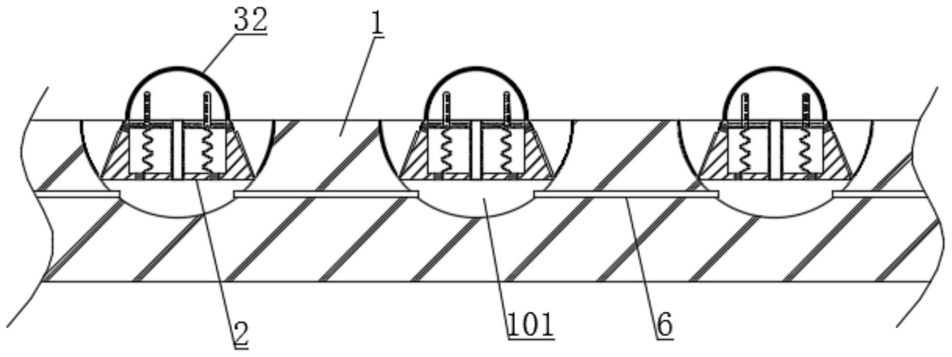

1.一种多级气流式工业光触媒地板,包括地板(1),其特征在于:所述地板(1)的上端开设有多个均匀分布的内槽(101),所述内槽(101)的内部设有多级气流台,所述内槽(101)的内壁涂有光触媒层(5),所述光触媒层(5)位于多级气流台的外侧,所述多级气流台包括与内槽(101)内壁固定连接的内置台(2),所述内置台(2)的上端开设有凹槽(201),所述凹槽(201)的内部设有内射流机构,所述内射流机构包括位于凹槽(201)内部的固定板(31)和导气筒(33),所述导气筒(33)贯穿固定板(31)并与固定板(31)的内部固定连接,所述固定板(31)的侧端与凹槽(201)的内壁固定连接,所述固定板(31)的下端贯穿内置台(2)的下端并与内置台(2)的内部固定连接,所述内置台(2)的上端固定连接有弹性橡胶囊(32),所述凹槽(201)位于弹性橡胶囊(32)的内侧,相邻一对所述凹槽(201)之间设有导气管(6),所述导气管(6)固定连接于地板(1)的内部,相邻一对所述凹槽(201)通过导气管(6)相连通,所述凹槽(201)的内部还设有外射流机构,所述外射流机构包括位于固定板(31)下侧的移动板(41),所述移动板(41)滑动连接于导气筒(33)外壁和凹槽(201)内壁之间,所述移动板(41)的上端固定连接有多个均匀分布的限位棒(42),所述限位棒(42)贯穿固定板(31)并与固定板(31)内部滑动连接,所述移动板(41)的下端和凹槽(201)内底面之间固定连接有多个均匀分布的压缩弹簧(43),所述凹槽(201)的内侧壁开设有多个呈环形均匀分布并与外界相通的内气流孔(203),所述内气流孔(203)位于固定板(31)的下侧,所述内气流孔(203)呈斜向上形状,所述凹槽(201)的内底面开设有多个外气流孔(202),多个所述外气流孔(202)呈环形均匀分布并与内槽(101)相通,所述内置台(2)呈圆台形状,所述内置台(2)的外端固定连接有反光镜片(8),所述反光镜片(8)位于内气流孔(203)的下侧,所述内气流孔(203)的外侧设有防尘网(7),所述防尘网(7)固定连接于内置台(2)的外表面。

2.根据权利要求1所述的一种多级气流式工业光触媒地板,其特征在于:所述多级气流台和内槽(101)内壁之间固定连接有固定架(9),所述固定架(9)位于光触媒层(5)和防尘网(7)的上侧,所述固定架(9)包括外环(91)和内环(92),所述外环(91)位于内环(92)的外侧,所述外环(91)和内环(92)之间固定连接有多个均匀分布的联杆(93),所述外环(91)与内槽(101)内壁固定连接,所述内环(92)与内置台(2)的外端固定连接。

3.根据权利要求1所述的一种多级气流式工业光触媒地板,其特征在于:所述内置台(2)的上表面和地板(1)的上表面位于同一平面上,所述固定板(31)的上表面低于地板(1)的上表面。
