专利号: 2020105562621
申请人: 绍兴市晟途环保科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

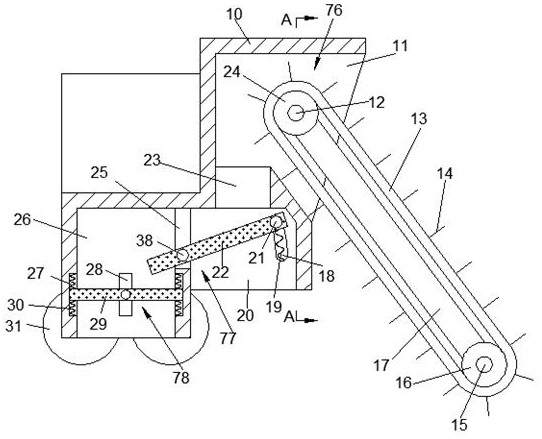

1.一种沙滩垃圾清除设备,包括机体,其特征在于:所述机体内设有输送腔,所述输送腔右侧与所述机体外互通,所述输送腔下侧设有粗筛腔,所述粗筛腔下侧与所述机体外互通,所述输送腔前后侧位置对称设有传动腔一,所述输送腔内设有将沙子送入所述粗筛腔内的输送装置,所述输送装置包括所述输送腔与两侧所述传动腔一之间转动设置的传动轴一,所述输送腔内所述传动轴一上前后位置对称转动设有支撑板,两侧所述支撑板下侧末端之间转动设有传动轴二,所述传动轴二上固设有链轮一,所述传动轴一上固设有链轮二,所述链轮二与所述链轮一之间传动设有输送带,所述输送带上固设有刮板,所述输送腔与所述传动腔一之间转动设有套筒,所述套筒套设于所述传动轴一上,所述输送腔内所述套筒固设于所述支撑板上,所述传动腔一内所述套筒上固设有齿轮一,所述传动腔一右侧壁固设有支撑块,所述支撑块上侧壁开设有导向槽一,所述导向槽一内滑动设有与所述齿轮一啮合的齿条一,所述齿条一左侧末端固设有电磁铁一,所述导向槽一左侧壁固设有电磁铁二,所述电磁铁二与所述电磁铁一之间固设有弹簧一,所述齿条一下侧壁开设有卡槽,所述导向槽一下侧壁开设有导向槽二,所述导向槽二内滑动设有卡销,所述卡销下侧末端固设有电磁铁三,所述导向槽二下侧壁固设有电磁铁四,所述电磁铁四与所述电磁铁三之间固设有弹簧二,所述输送腔下侧壁开设有与所述粗筛腔互通的导料槽;所述传动轴一通过所述链轮二、所述链轮一以及所述输送带带动所述传动轴二同步转动,并通过所述刮板将沙子铲入所述输送腔内,再顺着所述导料槽掉落至所述粗筛腔内。

2.根据权利要求1所述的一种沙滩垃圾清除设备,其特征在于:所述粗筛腔左侧设有细筛腔,所述细筛腔下侧与所述机体外互通,所述粗筛腔左侧壁开设有与所述细筛腔互通的辅助槽一,所述细筛腔前后侧位置对称设有传动腔二,所述粗筛腔内设有对沙子进行粗略过滤的粗筛装置,所述细筛腔内设有对杂质再次进行过滤的细筛装置。

3.根据权利要求2所述的一种沙滩垃圾清除设备,其特征在于:所述粗筛装置包括所述粗筛腔前后壁上位置对称开设的导向槽三,所述导向槽三内滑动设有滑动销,所述滑动销与所述导向槽三下侧壁之间固设有弹簧三,前后位置的所述导向槽三之间设有固定安装在所述滑动销上的筛板一,所述筛板一穿过所述辅助槽一延伸至所述细筛腔内,所述辅助槽一与所述传动腔二之间转动设有传动轴三,所述传动轴三固设于所述筛板一上,所述传动腔二内所述传动轴三上固设有齿轮二,所述传动腔二上下壁之间固设有导向杆,所述导向杆上滑动套设有滑动块一,所述滑动块一与所述传动腔二上侧壁之间固设有弹簧四,所述滑动块一下侧壁固设有与所述齿轮二啮合的齿条二,所述传动腔二前后壁之间转动设有传动轴四,所述传动轴四上从外至内依次固设有带轮一、带轮二、扇形齿轮,所述滑动块一上侧壁固设有与所述扇形齿轮啮合的齿条三。

4.根据权利要求2所述的一种沙滩垃圾清除设备,其特征在于:所述细筛装置包括所述细筛腔左右壁上位置对称开设的导向槽四,两侧所述导向槽四之间滑动设有筛板二,所述筛板二与所述导向槽四上下壁之间固设有弹簧五,所述细筛腔与所述传动腔二之间开设有互通的导向槽五,所述导向槽五内滑动设有传动轴五,所述传动轴五转动设置于所述筛板二上,所述传动腔二内所述传动轴五上从内至外依次固设有偏心轮、带轮三,所述带轮三与所述带轮二之间传动设有皮带一,所述传动腔二远离所述细筛腔一侧壁上开设有导向槽六,所述导向槽六内滑动设有滑动块二,所述滑动块二与所述导向槽六左侧壁之间固设有弹簧六,所述滑动块二上转动设有传动轴六,所述传动轴六上固设有张紧轮,所述张紧轮位于所述皮带一左侧。

5.根据权利要求1所述的一种沙滩垃圾清除设备,其特征在于:所述机体后侧壁固定安装有电机,所述传动轴一后侧末端转动安装于所述电机上,所述传动腔一内所述传动轴一上固设有带轮四,所述传动腔一前后壁之间转动设有传动轴七,所述传动轴七上从外至内依次固设有带轮五、带轮六,所述带轮六与所述带轮四之间传动设有皮带二,所述传动腔一下侧壁开设有与所述传动腔二互通的辅助槽二,所述带轮五与所述带轮一之间传动设有皮带三,所述皮带三设置于所述辅助槽二内。

6.根据权利要求1所述的一种沙滩垃圾清除设备,其特征在于:所述机体前后壁上均左右位置对称转动设有滚轮。
