专利号: 2020105570613
申请人: 孔绿
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

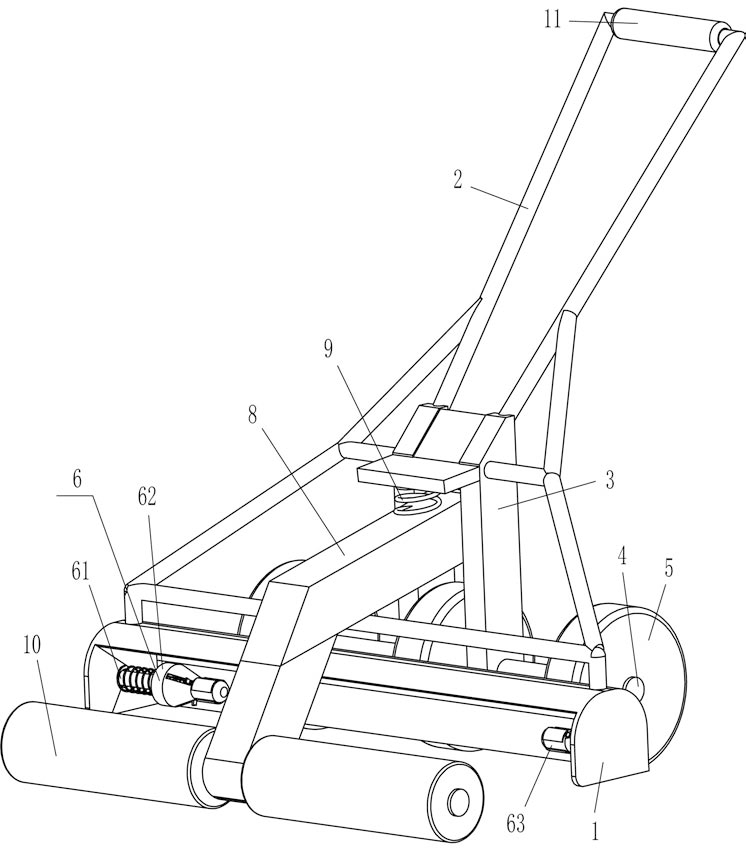

1.一种大蒜种植用覆膜机,其特征在于,包括有:

框体(1),所述框体(1)外一侧固接有支架(2),其为倾斜设置;

异形板(3),所述异形板(3)固接于所述支架(2)内四端之间,其一端靠近于所述框体(1);

转轴(4),所述转轴(4)转动式的穿接于靠近所述框体(1)的所述异形板(3)两部之间,其与所述框体(1)呈平行状态;

滚轮(5),所述滚轮(5)的数量为三个,其中两个固定套装于所述转轴(4)两端,另一个固定套装于位于所述异形板(3)内的所述转轴(4)一部周向;

限位机构(6),安装于所述框体(1)内,用于薄膜的放置与限位。

2.根据权利要求1所述的一种大蒜种植用覆膜机,其特征在于,限位机构(6)包括有:活动杆(61),所述活动杆(61)滑动式的穿接于所述框体(1)一侧;

第一锥形框(62),所述第一锥形框(62)转动式的连接于位于所述框体(1)内的所述活动杆(61)端部;

第二锥形框(63),所述第二锥形框(63)转动式的连接于远离所述活动杆(61)的所述框体(1)内一侧,其与所述第一锥形框(62)配合;

第一弹簧(64),所述第一弹簧(64)套装于所述活动杆(61)上,其一端与远离所述第二锥形框(63)的所述框体(1)内一侧固定连接,另一端与远离所述第二锥形框(63)的所述第一锥形框(62)外一侧接触配合。

3.根据权利要求2所述的一种大蒜种植用覆膜机,其特征在于,还包括有夹紧机构(7),夹紧机构(7)包括有:滑块(75),所述滑块(75)间隔滑动式的穿接于所述第一锥形框(62)斜面周向与所述第二锥形框(63)斜面周向,每侧所述滑块(75)的数量为三块;

卡杆(76),所述卡杆(76)滑动式的穿接于所述滑块(75)中部;

固定杆(71),所述固定杆(71)固接于靠近所述活动杆(61)的所述第一锥形框(62)内一侧圆心位置与朝向所述第一弹簧(64)的所述第二锥形框(63)内一侧圆心位置;

套筒(72),所述套筒(72)滑动式的套装于所述固定杆(71)上;

圆盘(74),所述圆盘(74)固定套装于靠近所述固定杆(71)的所述套筒(72)外一部周向,所述卡杆(76)内端位于所述圆盘(74)内与其滑动配合;

第二弹簧(77),所述第二弹簧(77)的数量为两根,其中一根连接于靠近所述固定杆(71)的所述第一锥形框(62)内一侧与朝向所述第一弹簧(64)的其中一个所述圆盘(74)一侧之间,另一根连接于远离所述第一锥形框(62)的另一个所述圆盘(74)一侧与朝向所述第一弹簧(64)的所述第二锥形框(63)内一侧之间;

接触轮(73),所述接触轮(73)间隔安装于远离所述圆盘(74)的所述套筒(72)外一部周向,每侧所述接触轮(73)的数量为三个;

楔形块(78),所述楔形块(78)间隔滑动式的穿接于靠近所述套筒(72)的所述第一锥形框(62)一部周向与所述第二锥形框(63)一部周向,其与所述接触轮(73)相对应接触配合;

第三弹簧(710),所述第三弹簧(710)固接于靠近所述圆盘(74)的所述楔形块(78)外一侧,靠近所述第一弹簧(64)的所述第三弹簧(710)尾端与所述第一锥形框(62)内侧固定连接,远离所述第一弹簧(64)的所述第三弹簧(710)尾端与所述第二锥形框(63)内侧固定连接;

弧形板(79),所述弧形板(79)固接于远离所述套筒(72)的所述楔形块(78)一侧固定连接。

4.根据权利要求3所述的一种大蒜种植用覆膜机,其特征在于,还包括有:L型杆(8),所述L型杆(8)铰接于远离所述转轴(4)的所述异形板(3)内两侧之间;

压辊(10),所述压辊(10)转动式的连接于远离所述异形板(3)的所述L型杆(8)两侧;

第四弹簧(9),所述第四弹簧(9)连接于远离所述框体(1)的所述L型杆(8)外一侧与远离所述转轴(4)的所述异形板(3)内一侧之间。

5.根据权利要求4所述的一种大蒜种植用覆膜机,其特征在于,还包括有:橡胶套(11),所述橡胶套(11)固定套装于远离所述框体(1)的所述支架(2)一部周向。
