专利号: 2020105574883
申请人: 南京灵雀智能制造有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

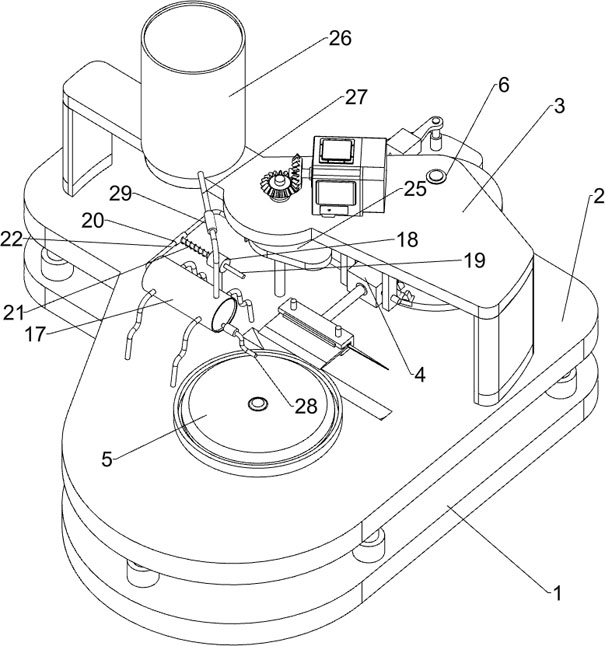

1.一种钢刀刀刃打磨装置,其特征在于,包括有:底座(1),其连接在底座(1)顶部;安装架(3),其连接在工作台(2)顶部一侧;夹紧装置(4),其设置在工作台(2)上;打磨装置(5),其设置在工作台(2)、安装架(3)与底座(1)之间。

2.根据权利要求1所述的一种钢刀刀刃打磨装置,其特征在于,夹紧装置(4)包括有:安装座(41),其为两个设置,两个安装座(41)分别连接在安装架(3)内顶部两侧,安装座(41)下部转动式连接有第一转动轴(42);第一轴承座(43),其连接在两侧第一转动轴(42)之间,第一轴承座(43)上转动式连接有第一转轴(44);N形架(45),其连接在第一转轴(44)上,N形架(45)上下两侧均连接有弹性夹片(46);螺栓(47),其为两个设置,两个螺栓(47)分别通过螺纹连接在N形架(45)顶部两侧;第一固定块(48),其连接在工作台(2)顶部靠近安装架(3)的一侧;第二固定块(49),其连接在靠近第一固定块(48)的第一转动轴(42)上,第二固定块(49)下部与第一固定块(48)之间连接有第一弹性件(410)。

3.根据权利要求2所述的一种钢刀刀刃打磨装置,其特征在于,打磨装置(5)包括有:第二轴承座(51),其连接在底座(1)顶部一侧,第二轴承座(51)内转动式连接有第二转轴(52),第二转轴(52)穿过工作台(2)和安装架(3);第二转动轴(53),其转动式连接在底座(1)顶部另一侧,第二转动轴(53)顶部穿出工作台(2)连接有磨盘(54),磨盘(54)和第二转轴(52)上均连接有第一皮带轮(55);第一张紧轮(56),其为两个设置,两个第一张紧轮(56)均连接在底座(1)顶部;第一平皮带(57),其绕在两个第一皮带轮(55)之间,第一平皮带(57)绕有两个第一张紧轮(56);伺服电机(58),其安装在安装架(3)顶部;锥齿轮(59),其为两个设置,两个锥齿轮(59)分别连接在伺服电机(58)的输出轴和第二转轴(52)上部,两个锥齿轮(59)相互啮合;集水盘(510),其转动式连接在第二转动轴(53)上部,集水盘(510)套在磨盘(54)外侧。

4.根据权利要求3所述的一种钢刀刀刃打磨装置,其特征在于,还包括有:第三轴承座(6),其为两个设置,两个第三轴承座(6)分别连接在安装架(3)与工作台(2)靠近第一弹性件(410)的一侧;第三转轴(7),其转动式连接在两个第三轴承座(6)之间;第一圆盘(8),其连接在第三转轴(7)下部,第一圆盘(8)上连接有弧形齿条(9);圆齿轮(10),其连接在第一转轴(44)靠近第一圆盘(8)的一侧,圆齿轮(10)会与弧形齿条(9)啮合;顶球(11),其连接在第一转轴(44)靠近第一圆盘(8)的一端;第二圆盘(12),其连接在第三转轴(7)上部,第二圆盘(12)底部连接有弧形楔形块(13),弧形楔形块(13)与顶球(11)配合;第二张紧轮(14),其转动式连接在安装架(3)内顶部;第二皮带轮(15),其为两个设置,两个第二皮带轮(15)分别连接在第二转轴(52)和第三转轴(7)上,两个第二皮带轮(15)之间绕有第二平皮带(16),第二平皮带(16)绕过第二张紧轮(14)。

5.根据权利要求4所述的一种钢刀刀刃打磨装置,其特征在于,还包括有:缸体(17),其连接在工作台(2)顶部靠近集水盘(510)的一侧;导套(18),其连接在工作台(2)顶部靠近缸体(17)的一侧,导套(18)内滑动式连接有导杆(19);固定套(20),其连接在导杆(19)上,固定套(20)与导套(18)之间连接有第二弹性件(21),第二弹性件(21)套在导杆(19)上;N形杆(22),其连接在导套(18)内;活塞(23),其滑动式连接在缸体(17)内,N形杆(22)一端与活塞(23)连接;顶板(24),其连接在N形杆(22)另一端;凸轮(25),其连接在第二转轴(52)上,凸轮(25)与顶板(24)配合;水箱(26),其连接在安装架(3)顶部,水箱(26)的出液端连接有进水管(27),进水管(27)的出液端连接在缸体(17)内;出水管(28),其连接在缸体(17)的出液端,出水管(28)对准磨盘(54),出水管(28)与进水管(27)上均连接有单向阀(29)。
