专利号: 2020105594143
申请人: 内蒙古城建工程股份有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 建筑物
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

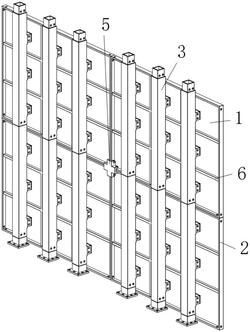

1.一种加强型绿色建筑模板,其特征在于:包括建筑模板侧板(1),所述建筑模板侧板(1)的一侧边缘位置固接有建筑模板连接用围边(2),所述建筑模板连接用围边(2)与建筑模板侧板(1)一体成型,所述建筑模板侧板(1)的建筑模板连接用围边(2)一侧均匀安装有多个模块化建筑模板支撑机构(3);

所述模块化建筑模板支撑机构(3)包括主支撑方管(301)、第一主体连接用方管(302)、第一侧连接用方管(303)、第一连接座(304)、第二连接座(305)和第二侧连接用方管(306);

所述主支撑方管(301)的顶端与第一主体连接用方管(302)连接,所述第一主体连接用方管(302)的底端与主支撑方管(301)的顶端一体成型,所述第一主体连接用方管(302)的一侧均匀固接有多个第一连接座(304),多个所述第一连接座(304)与第一侧连接用方管(303)的一端相固接,所述第一连接座(304)与第一侧连接用方管(303)一体成型,所述第一连接座(304)与主支撑方管(301)的侧壁焊接相连,所述第一侧连接用方管(303)的内壁与第二侧连接用方管(306)的外壁相套接,所述第二侧连接用方管(306)与第二连接座(305)相固接,所述第二连接座(305)与建筑模板侧板(1)相固接;

底部所述主支撑方管(301)的底端安装有建筑模板固定用固定座(4);

所述建筑模板固定用固定座(4)包括底部固定板(401)、稳定连接座(402)和第二主体连接用方管(403);

所述底部固定板(401)的上表面与稳定连接座(402)的底端相固接,所述稳定连接座(402)的顶端与第二主体连接用方管(403)的底端相固接,所述第二主体连接用方管(403)的外壁与底部的主支撑方管(301)的内壁底端相套接,所述底部固定板(401)、稳定连接座(402)和第二主体连接用方管(403)一体成型;

多个所述建筑模板连接用围边(2)、第一主体连接用方管(302)、第二侧连接用方管(306)和第二主体连接用方管(403)上均开设有第一连接用通孔(7);

多个所述主支撑方管(301)、第一侧连接用方管(303)和直角压板(502)上均加工有第二连接用通孔(8);

所述底部固定板(401)上均匀固接有多个第三连接用通孔(9);

多个相邻所述建筑模板侧板(1)通过十字连接件(5)相连接;

所述十字连接件(5)包括十字挡板(501)、直角压板(502)和十字连接槽(503);

所述十字挡板(501)的一侧均匀固接有多个直角压板(502),多个所述直角压板(502)与十字挡板(501)所围空间构成十字连接槽(503),所述直角压板(502)与相邻的两个建筑模板连接用围边(2)的侧壁相贴合,所述十字挡板(501)和直角压板(502)通过十字连接槽(503)与建筑模板侧板(1)的建筑模板连接用围边(2)相套接。

2.根据权利要求1所述的一种加强型绿色建筑模板,其特征在于:所述建筑模板侧板(1)的建筑模板连接用围边(2)一侧固接有加强筋(6),所述加强筋(6)与多个建筑模板连接用围边(2)相固接,所述加强筋(6)的厚度是建筑模板连接用围边(2)厚度的二分之一。

3.根据权利要求2所述的一种加强型绿色建筑模板,其特征在于:所述底部固定板(401)的下表面与底部的建筑模板侧板(1)的下表面平齐。

4.根据权利要求3所述的一种加强型绿色建筑模板,其特征在于:所述第一连接用通孔(7)与第二连接用通孔(8)的尺寸完全相同。
