专利号: 2020105598638
申请人: 电子科技大学中山学院
专利类型:发明专利
专利状态:已下证
专利领域: 计算;推算;计数
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

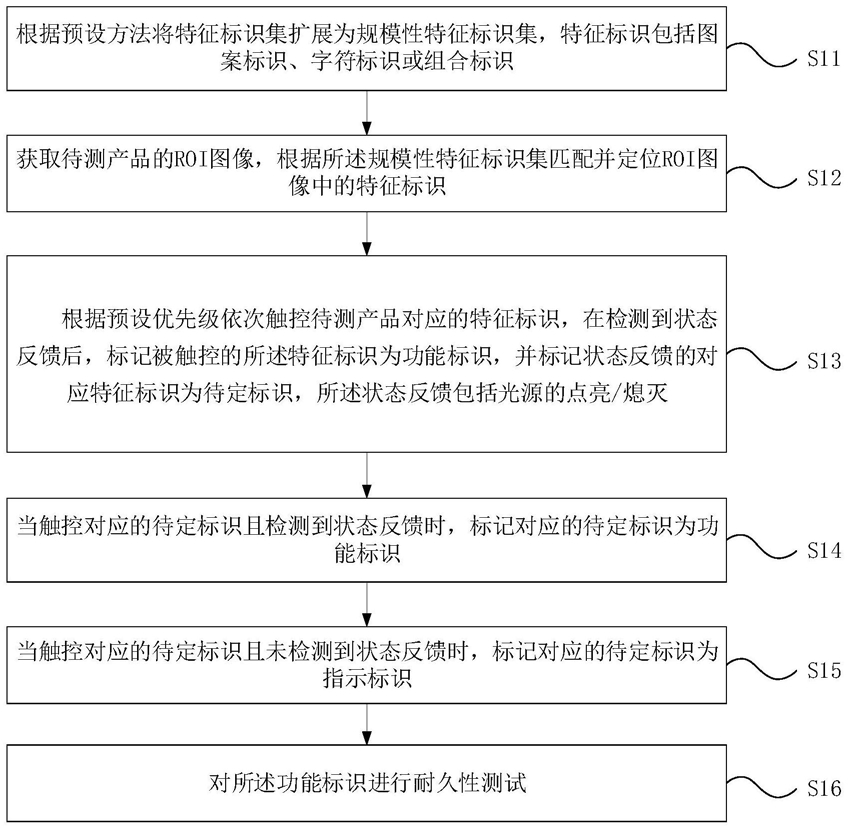

1.触控滑动图案标识的产品功能耐久性测试自学习方法,其特征在于,包括:根据预设方法将特征标识集扩展为规模性特征标识集,特征标识包括图案标识、字符标识或组合标识;

获取待测产品的ROI图像,根据所述规模性特征标识集匹配并定位ROI图像中的特征标识;

根据预设优先级依次触控待测产品对应的特征标识,在检测到状态反馈后,标记被触控的所述特征标识为功能标识,并标记状态反馈的对应特征标识为待定标识,所述状态反馈包括光源的点亮/熄灭;

当触控对应的待定标识且检测到状态反馈时,标记对应的待定标识为功能标识;

当触控对应的待定标识且未检测到状态反馈时,标记对应的待定标识为指示标识;

对所述功能标识进行耐久性测试;

当待测产品包含图案标识时,所述获取待测产品的ROI图像,根据所述规模性特征标识集匹配并定位ROI图像中的特征标识的步骤,包括:在待测产品的测试面板图像中确定ROI图像;

选取ROI图像中的非字符标识;

筛选预设尺寸内的非字符标识为待定图案标识;

利用卷积神经网络和规模性特征标识集中的图案标识集确定待定图案标识的第二匹配系数,确定第二匹配系数大于第二关联度阈值的待定图案标识为图案标识;

获取所有图案标识在规模性特征标识集中的批注,并根据所述批注将所有图案标识划分为点触图案标识或滑动图案标识;

将点触图案标识单一网格化,获取单一网格化中心坐标作为对应点触图案标识的定位目标;

确定滑动图案标识的刻度,并获取刻度中轴线作为对应滑动图案标识的定位目标;

当待测产品包含滑动图案标识时,所述当触控对应的待定标识且检测到状态反馈时,标记对应的待定标识为功能标识的步骤,包括:控制测试触头自刻度中轴线一端向另一端滑动;

获取测试触头在各刻度时对应的状态反馈;

建立所述各刻度与所述状态反馈的配对关系库;

当待测产品包含滑动图案标识时,所述对所述功能标识进行耐久性测试的步骤,包括:根据公式 控制测试触头以速度V在刻度中轴线一端开始滑动,其中,Vo为测试触头的初始最小移动速度,rand()为0至1的随机数,当时,rand()重新刷新,d为测试触头移动的实时距离,s为刻度中轴线长度,为 取整数部分,n为自然数;

记录M组测试触头在各刻度时对应的即时速度Vi和实际状态反馈,生成测试数据集;

根据所述配对关系库比较效验测试数据集,生成测试结果,所述测试结果包括按键良率、NG刻度及NG刻度未触发状态反馈时的即时速度Vi。

2.如权利要求1所述的触控滑动图案标识的产品功能耐久性测试自学习方法,其特征在于,所述组合标识包括第一组合标识、第二组合标识和第三组合标识,第一组合标识为间隔小于预设距离的字符标识和点触图案标识,第二组合标识为间隔小于预设距离的字符标识和滑动图案标识,第三组合标识为间隔小于预设距离的点触图案标识和滑动图案标识;

当待测产品同时包含第一组合标识、第二组合标识和第三组合标识时,所述获取待测产品的ROI图像,根据所述规模性特征标识集匹配并定位ROI图像中的特征标识的步骤,包括:在待测产品的测试面板图像中确定ROI图像;

确定ROI图像中第一组合标识中的字符标识或点触图案标识是否包含外围框;

若是,获取包含外围框的字符标识或点触图案标识的定位目标,作为第一组合标识的定位目标;

若否,分别获取对应字符标识和点触图案标识的定位目标,确定字符标识和图案标识的定位目标的连线中心点作为第一组合标识的定位目标;

确定第二组合标识的定位目标为所述滑动图案标识的定位目标;

确定第三组合标识的定位目标为所述滑动图案标识的定位目标和点触图案标识的定位目标。
