专利号: 2020105605059
申请人: 芜湖市创源新材料有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 磨削;抛光
更新日期:2024-12-30
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

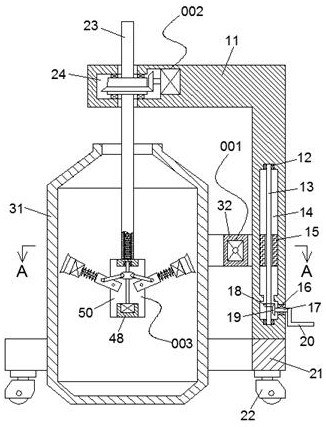

1.一种化工储蓄反应缸内壁抛光机,包括下侧端面设有万向轮的移动底座,其特征在于:位于所述移动底座右侧端面上固设有顶端向左延伸的支撑机体,所述支撑机体前后端面连通设有滑动槽,所述滑动槽的上下壁内通过一号轴承转动安装有一号螺纹杆,所述一号螺纹杆的杆身上螺纹连接有能够在所述滑动槽内上下滑动的升降滑板,位于所述支撑机体前后位置的所述升降滑板左侧端面固设有固定机体,所述固定机体上设有能够将化工储蓄反应缸的圆柱端面进行夹紧的固定装置,位于所述固定机体上方的所述支撑机体内设有一号驱动腔,所述一号驱动腔的上下壁与所述支撑机体的上下端面连通设有螺纹槽,所述螺纹槽内螺纹连接有能够通过旋转上下移动的升降螺纹杆,所述一号驱动腔内设有能够驱动所述升降螺纹杆旋转的驱动装置,所述升降螺纹杆的底端固设能够伸入所述化工储蓄反应缸缸内的抛光机体,所述抛光机体的左右端面之间连通设有调节腔,所述调节腔的前后壁之间安装有能够对所述化工储蓄反应缸的缸壁进行抛光打磨的抛光装置;所述一号螺纹杆靠下侧位置的杆身上固定安装有一号锥齿轮,所述一号锥齿轮的右侧与二号锥齿轮啮合,所述二号锥齿轮固定安装在一号转动轴的左端上,所述一号转动轴通过二号轴承转动安装在所述滑动槽的右侧壁与所述支撑机体的右侧端面之间,位于所述支撑机体右侧端面外的所述一号转动轴一端上固定安装有转动手柄;所述固定装置包括设于所述固定机体内的二号驱动腔,位于所述升降滑板左侧位置的所述二号驱动腔左右壁之间固定安装有二号电机,所述二号电机的前后端对应安装有二号转动轴,所述二号转动轴通过四号轴承转动安装在所述二号驱动腔的前后壁之间,所述二号转动轴远离所述二号电机的一端固定安装有四号锥齿轮,所述四号锥齿轮的左侧与五号锥齿轮啮合,所述五号锥齿轮固定安装在前后对应的三号转动轴右端上,前后对应的所述三号转动轴通过五号轴承转动安装在位于所述二号驱动腔的左右壁之间,前后对应的所述三号转动轴的左端固定安装有六号锥齿轮,所述六号锥齿轮的下侧与通过转动销转动安装在所述二号驱动腔底壁上的七号锥齿轮啮合,位于所述七号锥齿轮左侧位置的所述二号驱动腔的前后壁与所述固定机体的前后端面连通设有滑孔,前后对应的所述滑孔内前后滑动安装有夹紧板,所述夹紧板靠近所述化工储蓄反应缸的一端上固定安装有能够将所述化工储蓄反应缸的圆柱端面进行夹紧固定的夹紧固定爪,所述夹紧板的右侧端面上固设有能够与所述七号锥齿轮啮合的齿条纹;所述驱动装置包括固设于所述一号驱动腔右侧壁内的一号电机,所述一号电机的左端安装有三号锥齿轮,位于所述一号驱动腔内的所述升降螺纹杆的杆身上螺纹连接有螺纹转动管,所述螺纹转动管通过三号轴承转动安装在所述一号驱动腔的上下壁之间,所述螺纹转动管的圆柱端面上固设有能够与所述三号锥齿轮啮合的锥齿环;所述抛光装置包括所述调节腔的前后壁内通过七号轴承转动安装左右对应的五号转动轴,所述五号转动轴靠后侧位置的杆身上固定安装有左右对应的内菱形管,所述内菱形管远离所述抛光机体的一端伸缩安装有菱形杆,所述菱形杆的顶端固定安装有四号电机,所述四号电机的远离所述抛光机体的一端安装有能够通过旋转对所述化工储蓄反应缸的缸壁进行抛光打磨的抛光刷,所述四号电机与所述内菱形管之间的所述菱形杆的杆身上连接设有弹簧;所述抛光装置还包括所述五号转动轴靠前侧位置的杆身上左右对应固定安装的吸尘机,所述吸尘机的远离所述抛光机体的一端安装有能够将所述化工储蓄反应缸内的抛光处理后的金属微粒进行吸附清理的吸尘枪口,所述升降螺纹杆的杆内设有通槽,所述通槽内安装有一端延伸至升降螺纹杆顶端外的送料管,所述送料管的另一端与左右对应的所述吸尘机底端连接;所述抛光装置还包括固设于所述抛光机体底壁内的三号电机,所述三号电机的上端设有通过六号轴承转动安装在所述调节腔顶壁内的二号螺纹杆,所述二号螺纹杆的杆身上螺纹连接有能够在所述调节腔内上下移动的滑块,所述滑块左右对应的内菱形管和吸尘机通过左右对应的连接杆铰接连接。
