专利号: 2020105642819
申请人: 河海大学
专利类型:发明专利
专利状态:已下证
专利领域: 固体废物的处理;被污染土壤的再生〔3,6〕
更新日期:2024-08-20
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

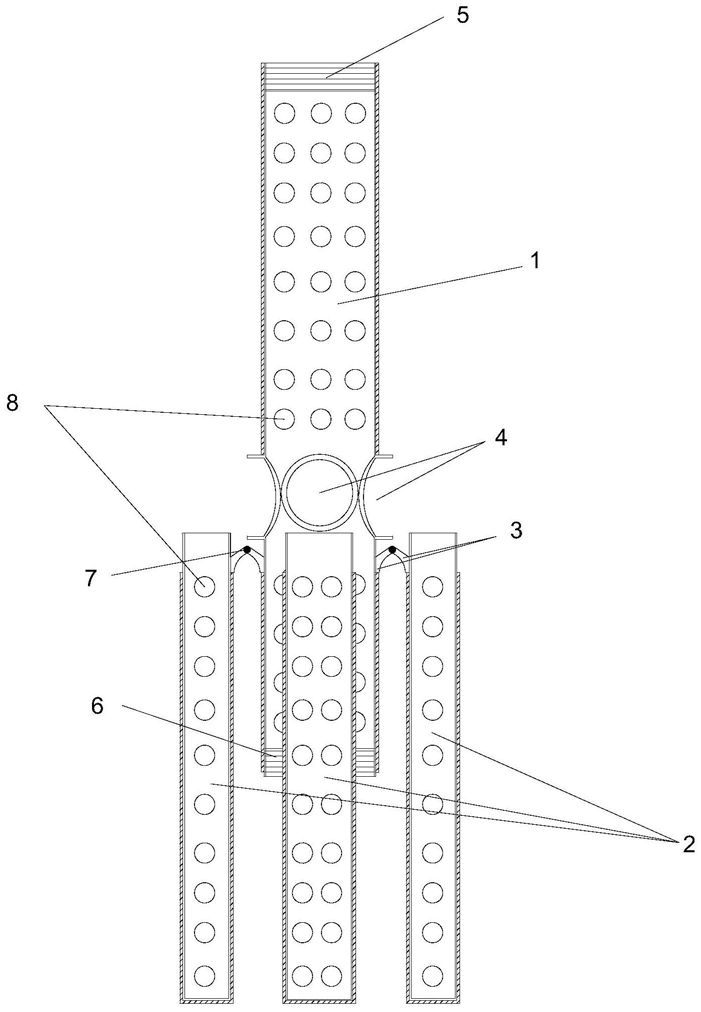

1.一种污染底泥多极电动修复体,其特征在于,包括电极管,所述电极管的管壁上均匀设置透水孔,所述电极管的外侧面上设有用于捕获吸附重金属的可渗透复合层;

所述电极管包括竖向排水电极管和若干横向排水电极管,所述竖向排水电极管上可转动连接若干等距布设的所述横向排水电极管;

所述竖向排水电极管的顶端端口处设有外螺纹,所述竖向排水电极管的底端端口处设有与所述外螺纹相匹配的内螺纹;所述横向排水电极管的底端端口密封设置。

2.根据权利要求1所述的一种污染底泥多极电动修复体,其特征在于,所述横向排水电极管的顶端通过转动组件与所述竖向排水电极管连接;所述转动组件包括两个连接叶瓣,所述连接叶瓣之间通过转动轴连接。

3.根据权利要求1所述的一种污染底泥多极电动修复体,其特征在于,所述竖向排水电极管的侧壁上设置管道口,所述横向排水电极管与所述竖向排水电极管的连接处位于所述管道口的下方;所述竖向排水电极管的底端设有孔洞。

4.根据权利要求3所述的一种污染底泥多极电动修复体,其特征在于,还包括第一钢丝绳和第二钢丝绳,所述第一钢丝绳的底端穿过所述管道口与所述横向排水电极管的上部内壁连接;所述第二钢丝绳的底端穿过所述孔洞与所述横向排水电极管的中部外侧面连接。

5.根据权利要求4所述的一种污染底泥多极电动修复体,其特征在于,所述竖向排水电极管的内壁上安装第一定滑轮、第二定滑轮、第三顶滑轮和第四定滑轮,所述第一定滑轮、所述第二定滑轮、所述第三定滑轮和所述第四定滑轮的个数均与所述横向排水电极管的个数相同;所述第一钢丝绳穿过所述第一定滑轮和所述第三顶滑轮;所述第二钢丝绳穿过所述第二定滑轮和所述第四定滑轮。

6.根据权利要求5所述的一种污染底泥多极电动修复体,其特征在于,所述第一定滑轮和所述第二定滑轮位于所述竖向排水电极管的内壁顶部,所述第三定滑轮靠近所述管道口;所述第四定滑轮位于所述竖向排水电极管的内壁底部。

7.根据权利要求1所述的一种污染底泥多极电动修复体,其特征在于,所述可渗透复合层由内外两层具有反滤作用的土工布或土工滤膜包裹内部材料组成,所述内部材料为还原铁粉和合成沸石1:1混合的材料或酸化合成沸石材料。

8.根据权利要求1所述的一种污染底泥多极电动修复体,其特征在于,所述可渗透复合层通过人工捆扎或热轧包裹于所述电极管的外侧面上。

9.一种污染底泥多极电动修复体的施工方法,其特征在于,包括以下步骤:

根据污染土体处理深度,计算并准备多段多极电动修复体,依据现场情况进行放样;

拉动第一钢丝绳使横向排水电极管与竖向排水电极管垂直,保持第一钢丝绳拉紧、放松第二钢丝绳,打设阴极和阳极多极电动修复体至其仅露出顶部外螺纹端口,连接下一段多极电动修复体,根据所需长度连接多段并打设;

打设完成后,将阴极多极电动修复体、阳极多极电动修复体分别连接到电源两极,并将阴极多极电动修复体的竖向排水电极管与抽水泵连接,开启电源进行重金属修复与排水固结;

监测土体的重金属含量、含水率和强度的变化,待达到要求后,关闭电源,放松第一钢丝绳并拉紧第二钢丝绳,将多极电动修复体上拔,直至多极电动修复体完全露出土体,完成该区域污染土样的修复;

拆解多级电动修复体、剥离可渗透复合层,处理捕获吸附的重金属离子,整理电极排水管,以便重复利用。

10.根据权利要求9所述的一种污染底泥多极电动修复体的施工方法,其特征在于,所述打设多极电动修复体中首段打设的多极电动修复体底部安装相应大小的圆锥形不锈钢尖头。
