专利号: 2020105660164
申请人: 华侨大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

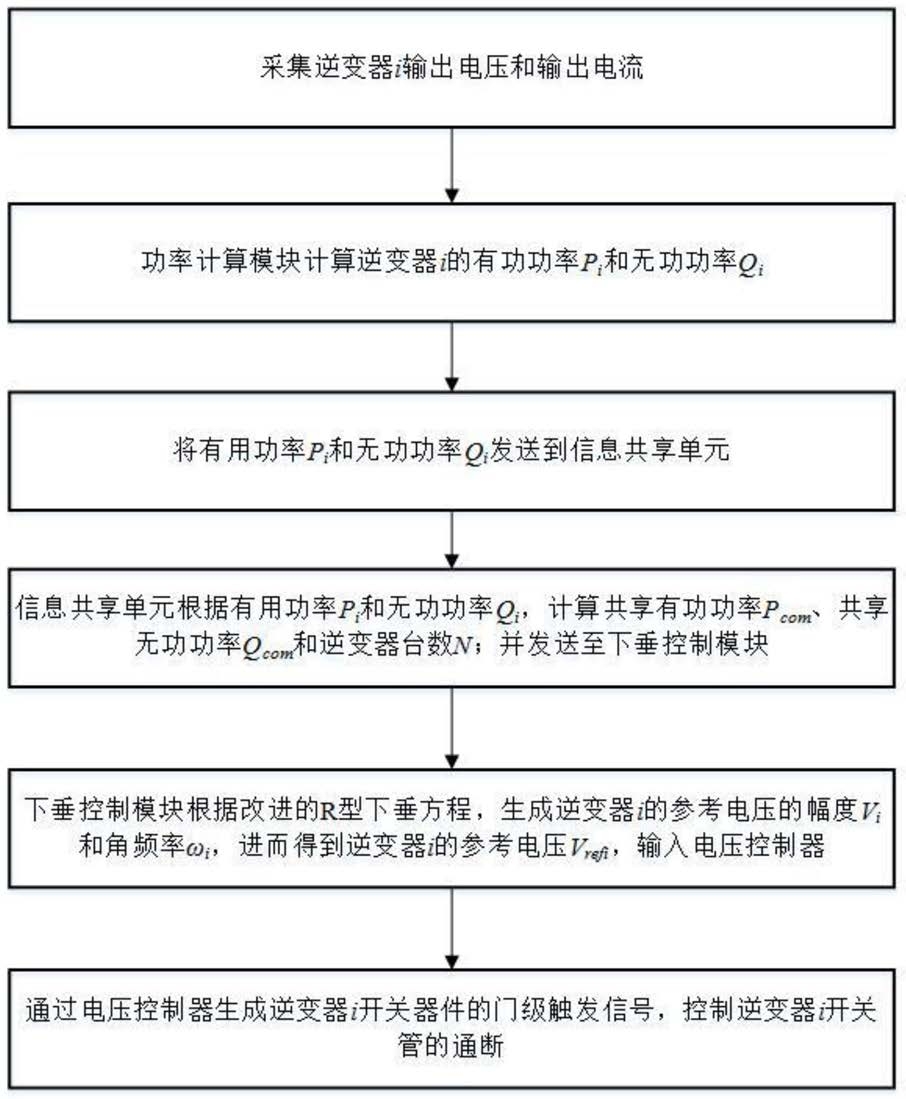

1.一种基于功率交互的并联逆变器下垂控制方法,其特征在于,包括:采集逆变器i输出电压和输出电流,i为1,2,3,…,N,N为逆变器的台数,N>1;

功率计算模块计算逆变器i的有功功率Pi和无功功率Qi;

将有用功率Pi和无功功率Qi发送到信息共享单元;

信息共享单元根据有用功率Pi和无功功率Qi,计算共享有功功率Pcom、共享无功功率Qcom和逆变器台数N;并发送至下垂控制模块;

下垂控制模块根据改进的R型下垂方程,生成逆变器i的参考电压的幅度Vi和角频率ωi,进而得到逆变器i的参考电压vrefi,输入电压控制器;

通过电压控制器生成逆变器i开关器件的门级触发信号,控制逆变器i开关管的通断。

2.根据权利要求1所述的一种基于功率交互的并联逆变器下垂控制方法,其特征在于,所述根据信息共享单元根据有用功率Pi和无功功率Qi,计算共享有功功率Pcom、共享无功功率Qcom,具体为:其中,Pcom、Qcom是各并联逆变器共享的功率信息,Pi、Qi是逆变器i输出的有功其和中无功功率,N为并联系统中的逆变器总台数。

3.根据权利要求1所述的一种基于功率交互的并联逆变器下垂控制方法,其特征在于,所述下垂控制模块根据改进的R型下垂方程,生成逆变器i的参考电压的幅度Vi和角频率ωi,具体为:其中,kpω、kqv分别为电压和角频率下垂系数;ω0为额定电压角频率,V0为额定电压幅值;m、n为参与系数;ωi和Vi分别为逆变i参考电压角频率和幅值的设置值。

4.根据权利要求1所述的一种基于功率交互的并联逆变器下垂控制方法,其特征在于,所述电压控制器采用电压外环和电流内环的结构。

5.根据权利要求1所述的一种基于功率交互的并联逆变器下垂控制方法,其特征在于,信息共享单元采用广播的方式发送共享有功功率Pcom、共享无功功率Qcom和逆变器台数N。
