专利号: 2020105687218
申请人: 杭州职业技术学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-10-25
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

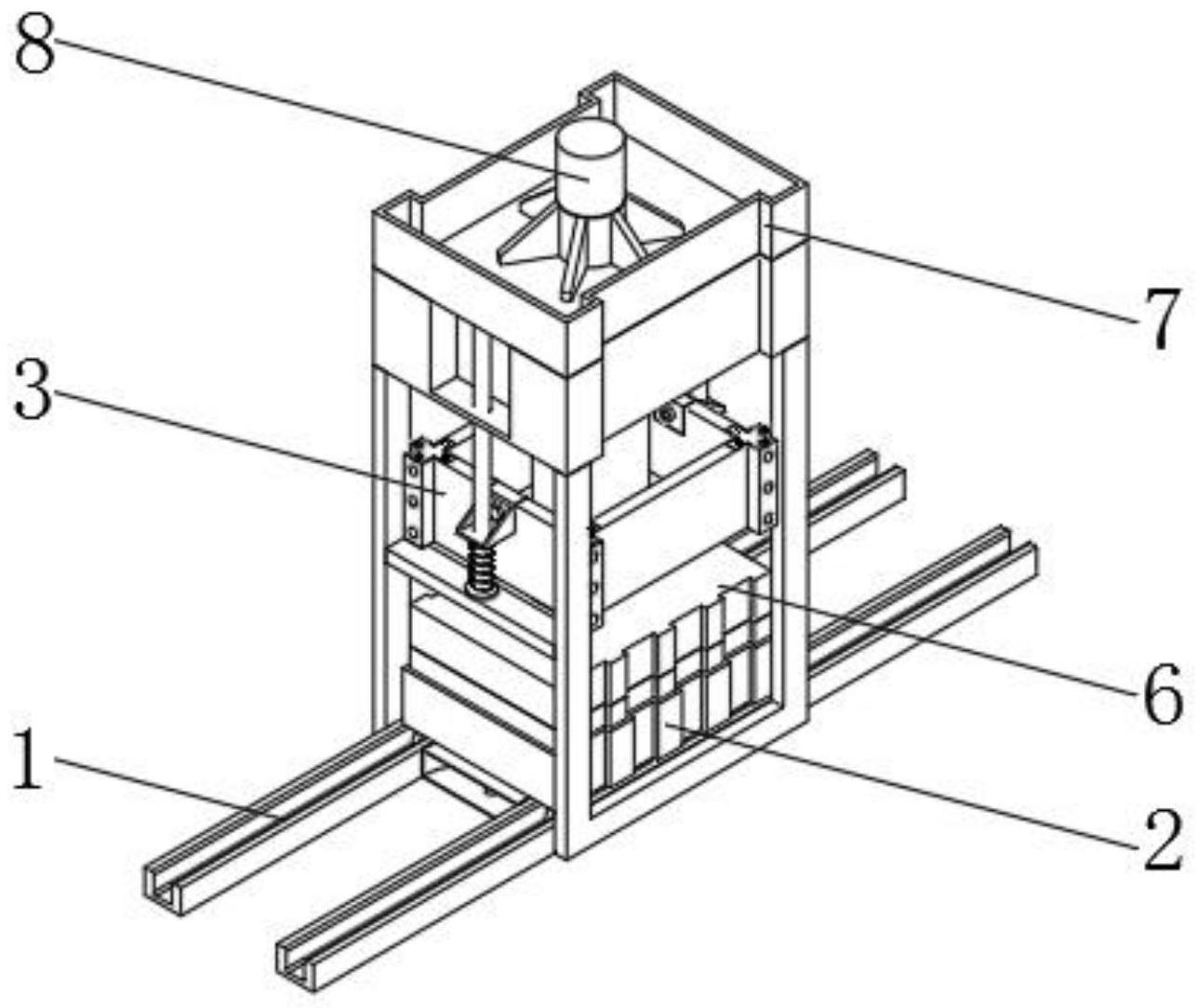

1.一种计算机机箱加工用冲孔设备,包括定模具(5)、动模具(6)、顶架(7)、驱动结构(8)、安装架(9)、连接结构(10),所述顶架(7)的上端中间处设置有驱动结构(8),且顶架(7)的下端设置有安装架(9),所述驱动结构(8)的下端连接有连接结构(10),且连接结构(10)的下端连接有动模具(6),所述动模具(6)的下端设置有定模具(5),其特征在于:还包括移动式底座(1),所述移动式底座(1)包括座体(101)、第一凹陷槽(102)、第二凹陷槽(103)、第一移动导轨(104)、第二移动导轨(105),且座体(101)的上端前侧处开设有第一凹陷槽(102),所述第一凹陷槽(102)槽内设置有第一移动导轨(104),所述座体(101)的上端后侧处开设有第二凹陷槽(103),且第二凹陷槽(103)槽内设置有第二移动导轨(105),所述第一移动导轨(104)、第二移动导轨(105)的上端设置有移动式限定结构(2),所述移动式限定结构(2)与移动式底座(1)适配设置,所述移动式限定结构(2)的上端固定安装有定模具(5),所述座体(101)一侧支撑杆之间设置有第一限位结构(4),且座体(101)另一侧支撑杆之间设置有第二限位结构(11),所述第一限位结构(4)和第二限位结构(11)之间连接有导向支撑架(3),且导向支撑架(3)和连接结构(10)相连接,所述导向支撑架(3)包括架体(301)、对接槽(302)、通槽(303)、第三圆孔(304)、组装件(305),且架体(301)的上端两侧处开设有对接槽(302),所述架体(301)的上端四角处开设有通槽(303),且通槽(303)的孔壁开设有第三圆孔(304),所述通槽(303)槽内设置有组装件(305),所述组装件(305)包括组装架(3051)、第一圆孔(3052)、第一滚珠(3053)、第一固定杆(3054)、第二圆孔(3055)、第二滚珠(3056)、第二固定杆(3057)、连接头(3058),且组装架(3051)的侧壁开设有第一圆孔(3052),所述第一圆孔(3052)孔内嵌入进第一滚珠(3053),且第一滚珠(3053)侧壁开设孔插入有第一固定杆(3054),所述第一固定杆(3054)贯穿组装架(3051)、第一滚珠(3053)杆头连接有连接头(3058),所述组装架(3051)的侧壁开设有第二圆孔(3055),且第二圆孔(3055)孔内嵌入进第二滚珠(3056),且第二滚珠(3056)侧壁开设孔插入有第二固定杆(3057),所述第二固定杆(3057)贯穿组装架(3051)、第二滚珠(3056)杆头连接有另一个连接头(3058),所述第一滚珠(3053)、第二滚珠(3056)与固定杆之间活动设置,且第一滚珠(3053)、第二滚珠(3056)从组装架(3051)侧壁开设的圆孔露出,所述第一滚珠(3053)、第二滚珠(3056)和组装架(3051)之间活动设置,所述组装架(3051)上端连接片嵌入进架体(301)上端开设的 槽内,且组装架(3051)上端连接片端面开设的螺纹孔与架体(301)上端开设的 槽的 槽底开设的 螺纹孔对齐,所述第一限位结构(4)和第二限位结构(11)的结构相同,且第一限位结构(4)包括对接块(401)、插孔(402)、插杆(403)、圆形盘(404)、缓冲弹簧(405)、固定架(406),且对接块(401)的上端开设有插孔(402),所述插孔(402)孔内插入有插杆(403),且插杆(403)的下端杆套接有缓冲弹簧(405),所述插杆(403)的下端设置有圆形盘(404),且圆形盘(404)的下端连接有固定架(406),所述固定架(406)与座体(101)侧壁两个支撑架固定连接,且固定架(406)与圆形盘(404)之间通过螺栓相连接,所述对接块(401)和架体(301)开设的对接槽(302)适配设置,且对接块(401)和架体(301)之间通过螺栓固定连接,所述组装架(3051)侧壁设置的滚珠接触座体(101)支撑杆侧壁,所述对接块(401)伸出的插杆(403)贯穿安装架(9)侧壁开设孔。

2.根据权利要求1所述的一种计算机机箱加工用冲孔设备,其特征在于:所述移动式底座(1)还包括第一半圆槽(106)、第二半圆槽(107),且座体(101)的一侧开设有第一半圆槽(106),所述座体(101)的另一侧开设有第二半圆槽(107),所述第一移动导轨(104)和第二移动导轨(105)的结构相同,且第一移动导轨(104)和第二移动导轨(105)与座体(101)开设的第一凹陷槽(102)、第二凹陷槽(103)适配设置,所述第一移动导轨(104)和第二移动导轨(105)以座体(101)上端面中心线对称设置。

3.根据权利要求2所述的一种计算机机箱加工用冲孔设备,其特征在于:所述移动式限定结构(2)包括移动座(201)、安装槽(202)、第一通孔(203)、半圆防护罩(204)、第二通孔(205)、液压缸(206),且移动座(201)的上端开设有安装槽(202),所述安装槽(202)槽底开设有第一通孔(203),所述座体(101)开设的半圆槽槽内设置有半圆防护罩(204),且半圆防护罩(204)的上端开设有第二通孔(205),所述半圆防护罩(204)的罩内设置有液压缸(206),且液压缸(206)伸缩杆贯穿第二通孔(205)伸出。

4.根据权利要求3所述的一种计算机机箱加工用冲孔设备,其特征在于:所述半圆防护罩(204)和座体(101)之间焊接连接,且半圆防护罩(204)开设的第二通孔(205)与移动座(201)下端开设的第一通孔(203)适配,所述液压缸(206)伸缩杆贯穿第二通孔(205)插入进移动座(201)下端开设的第一通孔(203)孔内。
