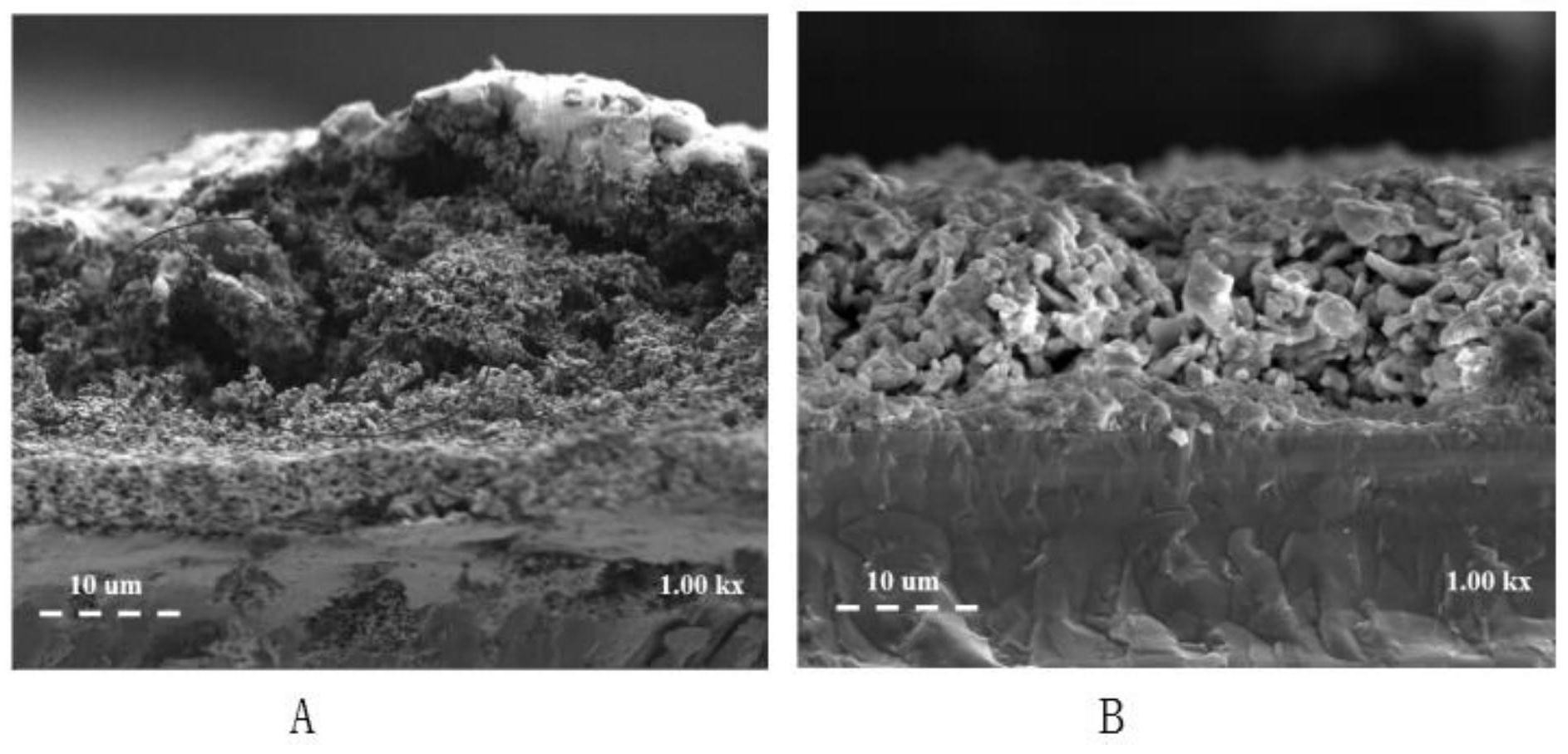

1.一种固体氧化物燃料电池的制备方法,其特征在于,主要包括以下步骤:S1,在烧结致密的电解质片上旋涂阻隔层GDC浆料,烧结,得到半成品电池;
S2,将半成品电池压附在待制备的电池上进行烧结,即得;
所述待制备的电池依次包括阴极层、GDC阻隔层、电解质层、GDC阻隔层、阳极层;所述待制备电池经步骤S1中的半成品电池涂刷电极层后得到;所述GDC浆料中有机粘合剂的添加量与GDC粉体的质量比为(1~3):1;
其中,半成品电池的制备包括以下步骤:往烧结致密的电解质片其中一面上滴加GDC浆料,真空条件下旋涂均匀,450~550℃退火保温;重复上述操作对电解质片另一面进行旋涂,450~550℃退火保温;将上述双面旋涂后的电解质片1200~1400℃退火保温。
2.根据权利要求1所述的固体氧化物燃料电池的制备方法,其特征在于,半成品电池压附在待制备电池上烧结时的程序为:升温速率为1~3℃/min;250~350℃保温5~15min;
750~850℃保温5~15min;1000℃下保温2~4h;然后以2~4℃/min的速率降至室温。
3.根据权利要求1所述的固体氧化物燃料电池的制备方法,其特征在于,半成品电池旋涂时的烧结程序为:升温速率为2~4℃/min;250~350℃保温5~15min;450~550℃保温25~35min;然后以2~4℃/min的速率降至室温;
半成品电池双面旋涂后的烧结程序为:升温速率为2~4℃/min;250~350℃保温5~
15min;750~850℃保温5~15min;1200~1400℃下保温2~4h;然后以2~4℃/min的速率降至室温。
4.根据权利要求1~3任一项所述的固体氧化物燃料电池的制备方法,其特征在于,GDC浆料的制备包括以下步骤:
取8~12重量份GDC粉体,加入没过GDC粉体量的丙酮,0.1~0.3重量份KD‑1,混合均匀后球磨至KD‑1被溶解;
向上述球磨后的原料中添加有机粘合剂,继续球磨至得到乳白色胶状的粘稠液体;
恒温保存至丙酮挥发至无味。
5.根据权利要求1所述的固体氧化物燃料电池的制备方法,其特征在于,有机粘合剂包括6%乙基纤维素的松油醇。
6.根据权利要求1所述的固体氧化物燃料电池的制备方法,其特征在于,电解质片的制备包括以下步骤:
取25~35重量份电解质,加入没过电解质粉体的丙酮,0.4~0.6重量份的KD~1,混合均匀后球磨,得电解质粉体;
将电解质粉体加入模具中压制成电解质生坯片;
1300~1550℃烧结致密。
7.根据权利要求6所述的固体氧化物燃料电池的制备方法,其特征在于,电解质粉体压制时的压力为200~250Mpa,电解质生坯片的厚度为250~350um。
8.根据权利要求1所述的固体氧化物燃料电池的制备方法,其特征在于,待制备的电池的电解质层为YSZ。
