专利号: 2020105709645
申请人: 杭州佳科化工设备有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

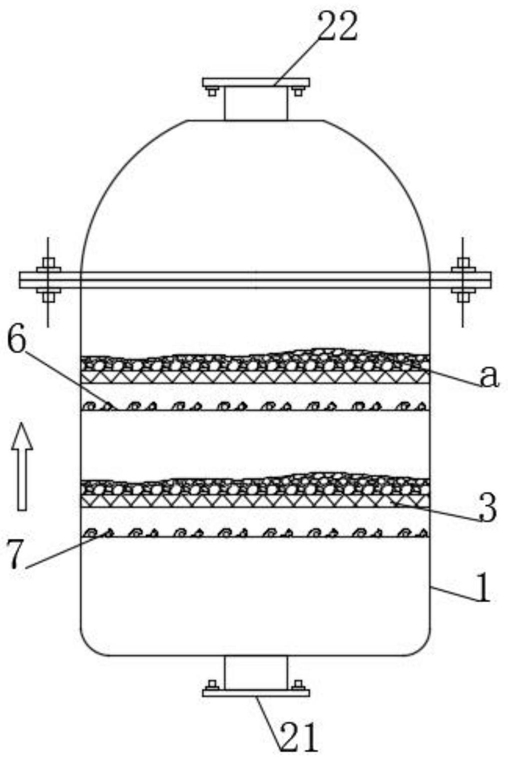

1.一种自翻动式废气高效吸附的脱硝脱硫塔,包括塔体(1),所述塔体(1)上下两端均固定连接有进气管(21)和出气管(22),所述进气管(21)和出气管(22)均与塔体(1)相通,其特征在于:所述塔体(1)内部固定连接有多个均匀分布的滤气层板(3),所述滤气层板(3)上方放置有固态吸附剂,多个所述滤气层板(3)下方均设有风动换位机构,所述风动换位机构包括与塔体(1)内壁固定连接的支撑网格板(6),所述支撑网格板(6)上方固定连接有多个均匀分布的风动球(7),所述滤气层板(3)包括与塔体(1)内壁固定连接的滤气底板(31)以及连接在滤气底板(31)上方的间隔起伏滤膜,所述间隔起伏滤膜包括起伏膜(322)以及多个镶嵌在起伏膜(322)内的静态膜(321)。

2.根据权利要求1所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述静态膜(321)和起伏膜(322)均为多孔结构,且静态膜(321)孔隙内径比起伏膜(322)孔隙内径大。

3.根据权利要求2所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述静态膜(321)与滤气底板(31)固定连接,所述起伏膜(322)与静态膜(321)连接的边缘处于滤气底板(31)固定连接,所述起伏膜(322)的其他部位与滤气底板(31)相接触。

4.根据权利要求1所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述风动球(7)包括与支撑网格板(6)固定连接的风动连绳以及连接在风动连绳端部的硬质空心球,所述硬质空心球外表面包裹有硅橡胶。

5.根据权利要求5所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述风动连绳为非弹性材料制成,且风动连绳长度比滤气层板(3)和支撑网格板(6)之间的距离长。

6.根据权利要求3所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述起伏膜(322)上表面贴附有反向凹膜(4),且反向凹膜(4)中心处与起伏膜(322)上表面固定连接,所述反向凹膜(4)下端与滤气底板(31)之间固定连接有限变拉绳(5),所述限变拉绳(5)贯穿起伏膜(322),且限变拉绳(5)中部与起伏膜(322)固定连接。

7.根据权利要求6所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述限变拉绳(5)包括与滤气底板(31)上端固定连接的下限变绳(51)以及固定连接在下限变绳(51)上端的上限变绳(52),所述上限变绳(52)上端与反向凹膜(4)下端固定连接,所述下限变绳(51)和上限变绳(52)的连接处与起伏膜(322)下表面固定连接。

8.根据权利要求7所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述下限变绳(51)为非弹性材料制成,且从起伏膜(322)中部向外外侧上限变绳(52)的长度越来越短,所述上限变绳(52)为弹性材料制成。

9.根据权利要求8所述的一种自翻动式废气高效吸附的脱硝脱硫塔,其特征在于:所述上限变绳(52)外端包裹有碳纤维绒毛(8),所述反向凹膜(4)为弹性无孔结构。
