专利号: 2020105736407
申请人: 江苏瑞阳环保有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 液体变容式机械;液体泵或弹性流体泵
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

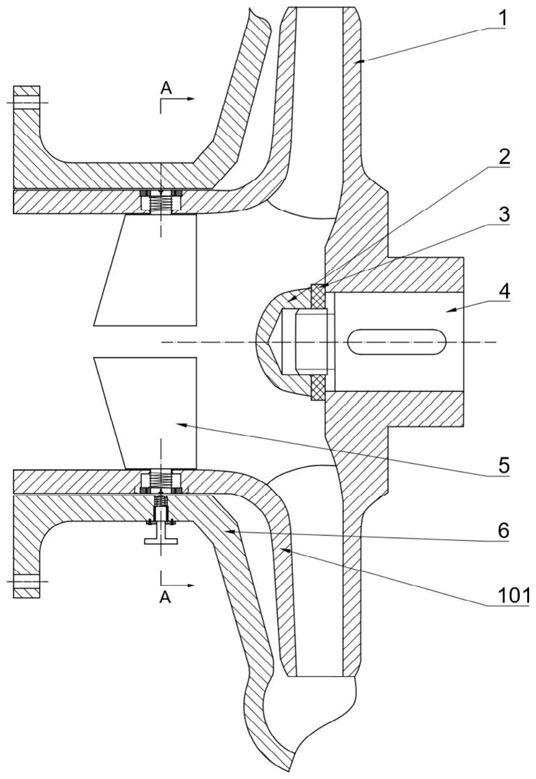

1.一种泵用叶片可调节的无轴诱导轮,包括泵壳(6)和叶轮(1),所述叶轮(1)安装在泵壳(6)内,其特征在于,所述叶轮(1)的叶轮盖板(101)的延长段上均布若干诱导轮叶片(5),任一所述诱导轮叶片(5)与叶轮盖板(101)连接处设有定位装置,通过外力使诱导轮叶片(5)克服定位装置的定位并驱动所述诱导轮叶片(5)产生旋转,用于调节诱导轮叶片(5)的角度;所述定位装置包括连接杆(12)、第一齿轮(8)和第二齿轮(9、9’),所述诱导轮叶片(5)一端设有连接杆(12),所述连接杆(12)上安装第一齿轮(8),所述叶轮盖板(101)上设有安装孔,所述安装孔固定安装第二齿轮(9、9’),所述连接杆(12)穿过安装孔,且第一齿轮(8)与第二齿轮(9、9’)啮合;通过所述外力使连接杆(12)轴向移动,使第一齿轮(8)与第二齿轮(9、9’)脱离,再通过所述外力使连接杆(12)旋转,用于调节诱导轮叶片(5)的角度;

所述泵壳(6)外部设有推力旋转装置,用于提供所述外力。

2.根据权利要求1所述的泵用叶片可调节的无轴诱导轮,其特征在于,所述定位装置还包括第一复位装置,所述连接杆(12)上设有第一复位装置,用于在所述外力消失后使第一齿轮(8)与第二齿轮(9、9’)啮合。

3.根据权利要求1所述的泵用叶片可调节的无轴诱导轮,其特征在于,所述第一齿轮(8)与第二齿轮(9、9’)为一对外啮合齿轮或一对内啮合齿轮。

4.根据权利要求1所述的泵用叶片可调节的无轴诱导轮,其特征在于,所述推力旋转装置包括控制杆(15)和凸台(14),所述泵壳(6)上设有连通孔,所述控制杆(15)一端设有凸台(14),所述连接杆(12)上设有与凸台(14)匹配的凹槽(10),所述控制杆(15)穿过连通孔,通过控制杆(15)的轴向运动,用于使凸台(14)与凹槽(10)接合或分离;通过旋转控制杆(15),用于调节诱导轮叶片(5)的角度。

5.根据权利要求4所述的泵用叶片可调节的无轴诱导轮,其特征在于,所述推力旋转装置还包括密封件(17)和第二复位装置,所述通孔与控制杆(15)设有密封件(17);所述控制杆(15)上安装第二复位装置用于使凸台(14)与凹槽(10)分离。

6.根据权利要求4所述的泵用叶片可调节的无轴诱导轮,其特征在于,所述凸台(14)为凸起的一字形或多边形。
