专利号: 2020105738258
申请人: 吴秋敏
专利类型:发明专利
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-03-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

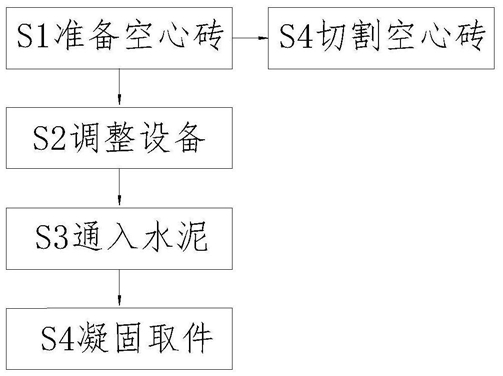

1.一种水泥空心砖制备工艺,其使用了一种水泥空心砖制备设备,该水泥空心砖制备设备包括工作台(1)、定位装置(2)、填料装置(3)与成型装置(4),其特征在于:采用上述水泥空心砖制备设备对空心砖进行制备时的具体方法如下:S1、准备空心砖:将需要加工的空心砖准备好,并将空心砖放置在所述水泥空心砖制备设备上;

S2、调整设备:若对空心砖进行延伸加工,将所述水泥空心砖制备设备调整为成型加工,此时根据空心砖的尺寸以及空心砖的加工尺寸对所述水泥空心砖制备设备进行调整;

S3、通入水泥:将水泥通入调整好的所述水泥空心砖制备设备,并进行挤压,直至挤压后的水泥块尺寸符合标准;

S4、凝固取件:等待水泥与空心砖完全凝固后,将空心砖与水泥同时取出;

S5、切割空心砖:若对水泥进行切割,将设备调整为切割加工,通过切割零件对空心砖进行切割,最终将切割后的空心砖取出;

工作台(1)上端安装有定位装置(2),定位装置(2)右端安装有填料装置(3),工作台(1)前侧上端安装有成型装置(4);

所述定位装置(2)包括推砖架(21)、定位板一(22)、定位板二(23)、固定板(24)、双向螺纹杆(25)、支撑板(26)、连接长板(27)与控制杆(28),工作台(1)左侧固定安装有推砖架(21),工作台(1)上端前后两侧对称开设有矩形凹槽,前侧的矩形凹槽上端面以滑动配合的方式连接有定位板一(22),后侧的矩形凹槽上端面以滑动配合的方式连接有定位板二(23),工作台(1)右侧上端固定安装有固定板(24),定位板一(22)与定位板二(23)右端对称开设有矩形通孔,矩形通孔内以滑动配合的方式与固定板(24)相连接,定位板一(22)与定位板二(23)的左右两侧均分别对称开设有螺纹槽,螺纹槽内以螺纹连接方式连接有双向螺纹杆(25),双向螺纹杆(25)前后两侧对称以螺纹连接方式连接有支撑板(26),支撑板(26)下端与工作台(1)上端固定连接,双向螺纹杆(25)前端通过销轴安装有连接长板(27),左侧的双向螺纹杆(25)后端固定安装有控制杆(28);

所述成型装置(4)包括可伸缩支架(41)、转动架(42)、支撑长板(43)、C形板(44)、压板(45)、橡胶板(46)、薄膜(47)与切割架(48),工作台(1)前侧上端面固定安装有可伸缩支架(41),可伸缩支架(41)上端固定有转动架(42),转动架(42)上端固定安装有支撑长板(43),支撑长板(43)后侧下端固定安装有C形板(44),C形板(44)下端固定安装有压板(45),压板(45)下端固定安装有橡胶板(46),橡胶板(46)下端安装有薄膜(47),支撑长板(43)前侧下端固定安装有切割架(48);

所述切割架(48)包括弧形板(481)、圆柱弹簧(482)、压块(483)、电机一(484)、转动杆(485)、切割刀(486)与小滚珠(487),支撑长板(43)前侧下端左右两侧对称固定安装有弧形板(481),弧形板(481)下端固定安装有圆柱弹簧(482),圆柱弹簧(482)下端固定安装有压块(483),右侧的弧形板(481)通过电机座固定安装有电机一(484),电机一(484)左端输出轴通过联轴器固定安装有转动杆(485),转动杆(485)上固定安装有切割刀(486),切割刀(486)左右两端面均匀交错的开设有弧形凹槽,弧形凹槽内以滑动配合的方式连接有小滚珠(487)。

2.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述填料装置(3)包括输料管(31)、电机二(32)、螺旋杆(33)、橡胶条(34)、小刮板(35)与漏斗(36),固定板(24)右端开设有圆柱通孔,圆柱通孔内固定安装有输料管(31),输料管(31)左端固定设置有单向阀,输料管(31)右端通过电机座固定安装有电机二(32),电机二(32)左端输出轴通过联轴器固定安装有螺旋杆(33),螺旋杆(33)上的螺带外侧固定安装有橡胶条(34),橡胶条(34)上固定安装有小刮板(35),输料管(31)右侧上端开设有圆柱通孔,圆柱通孔上端固定安装有漏斗(36)。

3.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述推砖架(21)包括倒L形板(211)、电动推杆(212)与推板(213),工作台(1)左端固定设置有倒L形板(211),倒L形板(211)右端固定设置有电动推杆(212),电动推杆(212)右端固定安装有推板(213),推板(213)右端面固定设置有硬质海绵。

4.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述定位板一(22)包括矩形卡板(221)、小圆柱(222)、矩形长板(223)、玻璃板(224)、小圆球(225)与橡胶薄板(226),工作台(1)上前侧的矩形凹槽上端面以滑动配合的方式连接有矩形卡板(221),矩形卡板(221)下端均匀开设有圆弧凹槽,圆弧凹槽内通过销轴固定安装有小圆柱(222),矩形卡板(221)上端固定安装有矩形长板(223),矩形长板(223)后端面固定设置有玻璃板(224),矩形长板(223)右端开设有矩形通孔,矩形通孔前端内表面均匀开设有弧形凹槽,弧形凹槽内以滑动配合的方式连接有小圆球(225),定位板一(22)的矩形通孔后端内表面固定设置有橡胶薄板(226)。

5.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述固定板(24)左端面固定设置有橡胶长板,固定板(24)右端面表面光滑。

6.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述双向螺纹杆(25)前后两侧对称开设有旋转方向相反的螺纹槽。

7.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述转动架(42)包括固定圆板(421)、电机三(422)、锥形齿轮(423)、固定柱(424)与转动板(425),可伸缩支架(41)上端固定有固定圆板(421),固定圆板(421)后端通过电机座固定安装有电机三(422),电机三(422)前端输出轴通过联轴器固定安装有锥形齿轮(423),固定圆板(421)上固定安装有固定柱(424),固定柱(424)上端以滑动配合的方式连接有转动板(425),转动板(425)下端开设环形凹槽,环形凹槽内侧沿周向均匀开设有与锥形齿轮(423)相啮合的齿槽。

8.根据权利要求1所述的一种水泥空心砖制备工艺,其特征在于:所述切割刀(486)切割处涂有金刚石涂层。
