专利号: 2020105743078
申请人: 黄接英
专利类型:发明专利
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

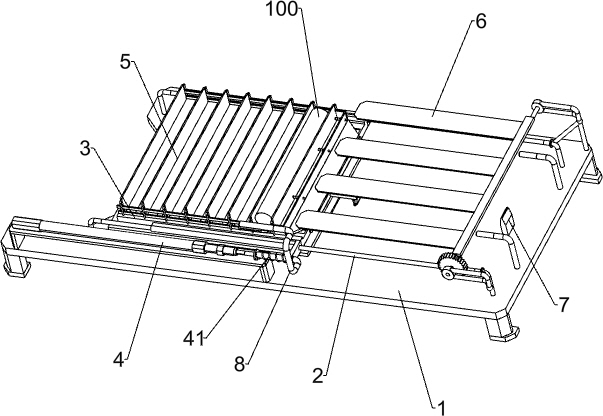

1.一种农业用银耳采摘装置,其特征在于,包括有:支撑座(1),其顶部两侧均连接有导向架(2);滑动框(3),其滑动式连接在两侧导向架(2)之间;气缸(4),其安装在支撑座(1)顶部一侧,气缸(4)的伸缩杆与滑动框(3)之间连接有压缩弹簧(41);放置板(42),其放置在支撑座(1)顶部靠近气缸(4)的一侧;放置组件(5),其设置在滑动框(3)上;采摘组件(6),其设置在导向架(2)与支撑座(1)之间。

2.根据权利要求1所述的一种农业用银耳采摘装置,其特征在于,放置组件(5)包括有:

滑板(51),其滑动式连接在滑动框(3)顶部,滑动框(3)与滑板(51)之间连接与第一复位弹簧(53);隔板(52),其为多块设置,多块隔板(52)均匀间隔连接在滑动框(3)顶部。

3.根据权利要求2所述的一种农业用银耳采摘装置,其特征在于,采摘组件(6)包括有:

安装架(61),其为两个设置,两个安装架(61)分别连接在两侧导向架(2)远离气缸(4)的一侧;插板(62),其转动式连接在两侧安装架(61)之间;滑动架(63),其滑动式连接在滑动框(3)顶部,滑动架(63)上均匀间隔连接有与隔板(52)数量对应的夹块(64),夹块(64)与隔板(52)配合;限位杆(65),其为两根设置,两根限位杆(65)均连接在支撑座(1)顶部另一侧,滑动架(63)会与限位杆(65)接触;第二复位弹簧(66),其连接在滑动架(63)与最靠近限位杆(65)一侧的隔板(52)之间。

4.根据权利要求3所述的一种农业用银耳采摘装置,其特征在于,还包括有下料组件(7),下料组件(7)包括有:连接块(71),其连接在滑板(51)上,连接块(71)上滑动式连接有第一楔形块(72);第三复位弹簧(73),其连接在第一楔形块(72)与连接块(71)之间;第二楔形块(74),其连接在支撑座(1)顶部靠近限位杆(65)的一侧,第二楔形块(74)与第一楔形块(72)配合。

5.根据权利要求4所述的一种农业用银耳采摘装置,其特征在于,还包括有旋转组件(8),旋转组件(8)包括有:驱动齿轮(81),其连接在插板(62)的传动轴上;连接架(82),其连接在气缸(4)的伸缩杆上,连接架(82)与滑动框(3)滑动配合;驱动齿条(83),其连接在连接架(82)上,驱动齿条(83)会与驱动齿轮(81)啮合。
