1.一种电解水用阳极催化剂的制备方法，其特征在于，包括以下步骤：

步骤一：称取钴金属盐、氯化亚锡和柠檬酸钠水合物溶解在去离子水中，搅拌均匀得到混合溶液，所述钴金属盐为六水合氯化钴，柠檬酸钠水合物为二水合柠檬酸钠，钴金属盐、氯化亚锡和柠檬酸钠水合物的摩尔比为(0.1‑0.6)：(0.1‑0.5)：0.9；

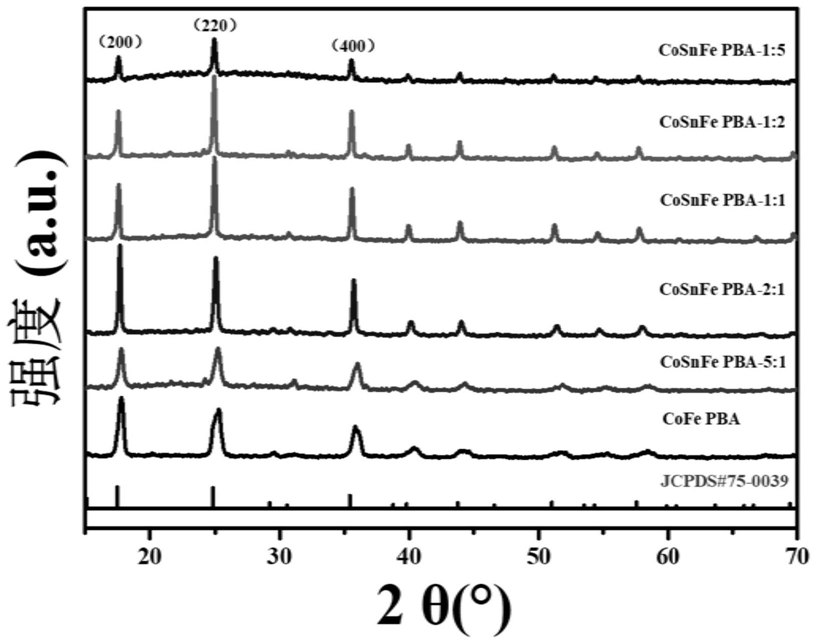

步骤二：将步骤一得到的混合溶液边搅拌加入金属氰化钾水溶液，继续搅拌均匀，静置沉降后，将产物进行离心分离，然后用去离子水和无水乙醇洗涤，最后真空干燥，得到具有纳米切角多面体结构的电解水用阳极催化剂。

2.根据权利要求1所述的一种电解水用阳极催化剂的制备方法，其特征在于，步骤一中混合溶液中钴金属盐的浓度为5‑30mmol/L。

3.根据权利要求1所述的一种电解水用阳极催化剂的制备方法，其特征在于，步骤二中金属氰化钾为铁氰化钾；且金属氰化钾水溶液浓度为20mmol/L。

4.根据权利要求1所述的一种电解水用阳极催化剂的制备方法，其特征在于，步骤二中静置时间为48h。

5.一种根据权利要求1‑4任一项方法制备的电解水用阳极催化剂。

6.根据权利要求5所述的电解水用阳极催化剂，其特征在于，所述电解水用阳极催化剂为纳米切角多面体结构。
