1.一种锂离子/钠离子电池的负极材料钼锡双金属硫化物的制备方法，其特征在于，包括以下步骤：

(1)称取草酸锡微米棒前躯体，在空气气氛中在300‑500℃ 温度下煅烧2‑6小时，即得到棒状结构的多孔SnO2前躯体；

(2)称取一定量的步骤(1)所得的棒状结构的SnO2前躯体，加入盛有一定量的去离子水的烧杯中，超声使其均匀分散；

(3)称取钼源加入步骤(2)所得的悬浮液中，搅拌均匀后加入盐酸多巴胺，搅拌均匀后再加入无水乙醇，继续搅拌均匀，得混合溶液A；

(4)量取一定量的氨水溶液加入步骤(3)所得的混合溶液A中，调节pH值为中性，继续搅拌4‑8h，待搅拌结束，过滤洗涤，干燥，得到复合前驱体；

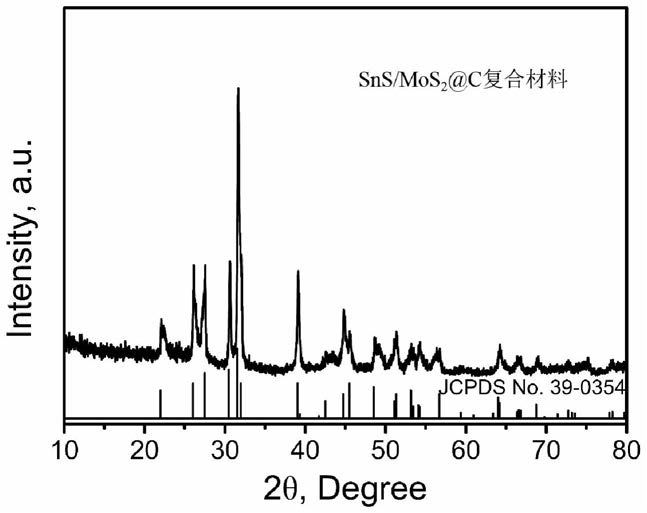

(5)将步骤(4)所得到的复合前躯体放置于陶瓷方舟中接近出气口的方向，将硫源置于陶瓷方舟中接近进气口的方向，将管式炉密封后通入惰性保护气体，在500‑800℃ 下加热处理2‑12小时，自然冷却至室温，即得到棒状SnS/MoS2@C复合材料。

2.根据权利要求1所述的钼锡双金属硫化物的制备方法，其特征在于：所述步骤(2)中，SnO2前躯体与去离子水的固液比为1g:50‑100ml。

3.根据权利要求1所述的钼锡双金属硫化物的制备方法，其特征在于：所述步骤(3)中，钼源为钼酸铵或钼酸钠。

4.根据权利要求1所述的钼锡双金属硫化物的制备方法，其特征在于：所述步骤(3)中，钼源与SnO2前躯体的质量比为1:1。

5.根据权利要求1所述的钼锡双金属硫化物的制备方法，其特征在于：所述步骤(3)中，钼源与盐酸多巴胺的质量比为1:0.5‑0.6。

6.根据权利要求1所述的钼锡双金属硫化物的制备方法，其特征在于：所述步骤(3)中，无水乙醇与去离子水的体积比为1:5‑10。

7.根据权利要求1‑6中任一项的制备方法制备所得到的锂离子/钠离子电池的负极材料钼锡双金属硫化物。
