1.一种二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述方法包括如下步骤：(1)将六氯化钨溶于有机溶剂中，至固体完全溶解后形成溶液A；

(2)将硝酸铟溶于有机溶剂中，形成溶液B；

(3)将溶液B滴加至溶液A中，搅拌，加入硫代乙酰胺和二烯丙基甲基十二烷基溴化铵，

120～200℃下进行溶剂热反应，得到二硫化钨/硫化铟复合纳米材料。

2.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述六氯化钨和硝酸铟的摩尔比为0.025～2：1。

3.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述硫代乙酰胺加入的摩尔数为钨原子摩尔数的3倍与铟原子摩尔数的2.25倍的和。

4.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述六氯化钨在有机溶剂中的摩尔浓度为0～1.5mmol/mL；

任选的，所述硝酸铟在有机溶剂中的摩尔浓度为0.75～1.5mmol/mL。

5.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述二烯丙基甲基十二烷基溴化铵的摩尔浓度为5～20mg/mL。

6.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述有机溶剂为无水乙醇。

7.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述溶剂热反应的反应时间为4～48h。

8.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述六氯化钨溶于有机溶剂的方法为超声分散，继续搅拌30min；

任选的，所述硝酸铟溶于有机溶剂的方法为搅拌30min。

9.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，步骤(3)具体如下：将溶液B缓慢滴加至溶液A中后，搅拌30min，加入硫代乙酰胺和二烯丙基甲基十二烷基溴化铵，搅拌2h后转移至内衬为聚四氟乙烯的反应釜中，置于烘箱中进行溶剂热反应。

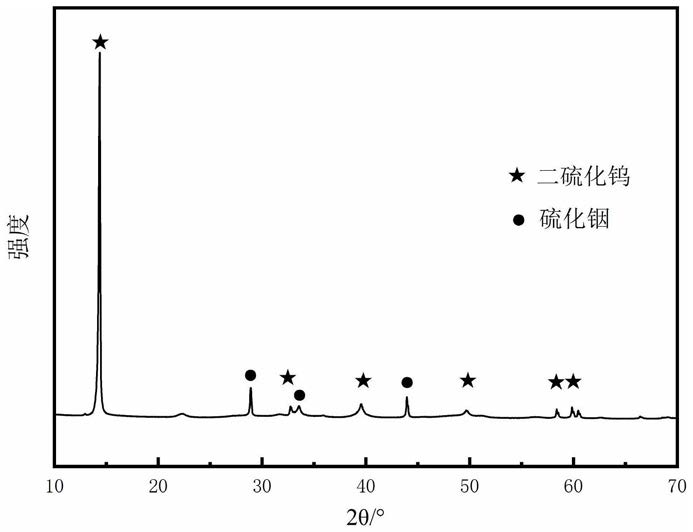

10.根据权利要求1所述的二硫化钨/硫化铟复合纳米材料的制备方法，其特征在于，所述制备方法还包括如下步骤：(4)将得到的产品经离心，去离子水、无水乙醇各洗涤3次后，60℃真空干燥得到纯净的二硫化钨/硫化铟复合纳米材料。
