专利号: 2020105809605
申请人: 陈丹
专利类型:发明专利
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-03-10
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

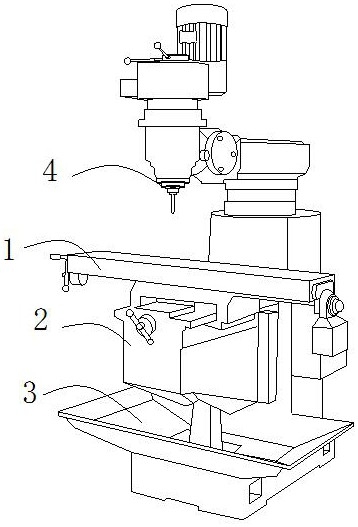

1.一种立式铣床,其结构包括加工平台(1)、十字滑台(2)、铁屑盆(3)、加工刀具(4),所述加工平台(1)镶嵌卡合在十字滑台(2)的正上方,所述十字滑台(2)嵌固安装于加工刀具(4)的正下方,所述铁屑盆(3)通过焊接安装在十字滑台(2)下方;其特征在于:所述加工平台(1)包括轮盘(11)、镶嵌卡齿(12)、转轴(13)、传动杆(14)、夹具(15),所述轮盘(11)活动卡合在转轴(13)的左侧端面,所述镶嵌卡齿(12)对称安装在加工平台(1)的内侧端面,所述转轴(13)的上端通过焊接安装着夹具(15),所述传动杆(14)通过卡合连接在夹具(15)正下方。

2.根据权利要求1所述的一种立式铣床,所述夹具(15)包括夹板(151)、嵌固块(152)、镶嵌槽(153),所述夹板(151)通过镶嵌卡合于嵌固块(152)的上端面,所述嵌固块(152)下端外表面设有镶嵌槽(153),所述镶嵌槽(153)与传动杆(14)相连接。

3.根据权利要求2所述的一种立式铣床,所述嵌固块(152)包括安装槽(2a)、移动机构(2b)、连接块(2c)、贴合层(2d),所述安装槽(2a)镶嵌安装在连接块(2c)的上端且与嵌固块(152)外表面贴合,所述移动机构(2b)活动卡合在嵌固块(152)的内侧端面,且与贴合层(2d)相接触,所述连接块(2c)的左右两侧设有贴合层(2d),所述贴合层(2d)与加工平台(1)内端面镶嵌。

4.根据权利要求3所述的一种立式铣床,所述移动机构(2b)包括橡胶滚轮(2b1)、限位块(2b2)、第二转轴(2b3)、固定块(2b4)、连接轴(2b5),所述橡胶滚轮(2b1)镶嵌卡合在连接轴(2b5)的外侧端面,所述限位块(2b2)对称安装在第二转轴(2b3)的外侧端,所述第二转轴(2b3)外侧端面嵌固连接着固定块(2b4),所述固定块(2b4)以第二转轴(2b3)为原点对称安装。

5.根据权利要求3所述的一种立式铣床,所述贴合层(2d)包括分段活动块(2d1)、安装板(2d2)、第二嵌固块(2d3)、贴合槽(2d4),所述分段活动块(2d1)均匀分布在安装板(2d2)的上端外表面,所述安装板(2d2)下端面均匀分布安装着贴合槽(2d4),所述第二嵌固块(2d3)对称安装在安装板(2d2)的左右两端,所述贴合槽(2d4)位于分段活动块(2d1)正下方。

6.根据权利要求5所述的一种立式铣床,所述贴合槽(2d4)包括空气孔(4a)、活动块(4b)、橡胶片(4c),所述空气孔(4a)均匀分布在橡胶片(4c)的内侧端面,所述活动块(4b)嵌固安装在贴合槽(2d4)的下端正中心,所述橡胶片(4c)设于贴合槽(2d4)的上端面,且与活动块(4b)相连接。

7.根据权利要求5所述的一种立式铣床,所述分段活动块(2d1)包括柔性块(1a)、第二固定块(1b)、安装座(1c),所述柔性块(1a)的外侧端面包裹着第二固定块(1b),所述第二固定块(1b)穿插安装在分段活动块(2d1)的内侧端面。
