专利号: 2020105810782
申请人: 河南大学
专利类型:发明专利
专利状态:已下证
专利领域: 发电、变电或配电
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

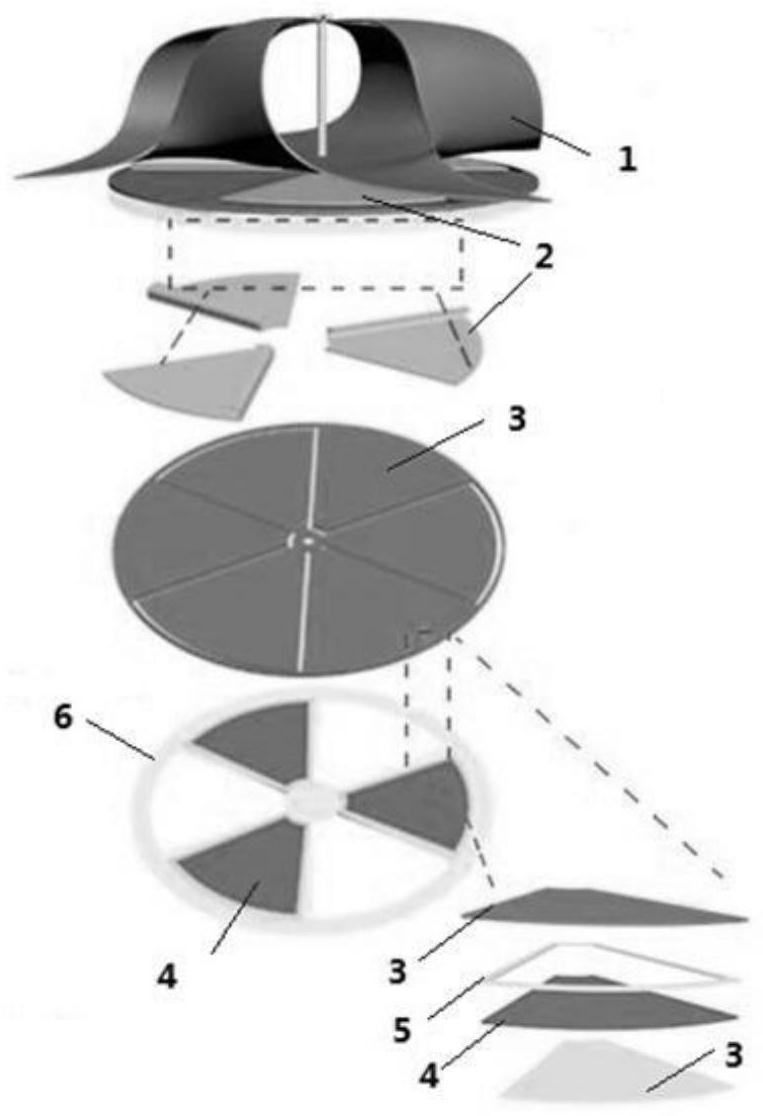

1.一种捕获风能和声能的摩擦纳米发电机,其特征在于,包括风驱动摩擦纳米发电装置和声音驱动摩擦纳米发电装置;所述风驱动摩擦纳米发电装置包括风车(1)、三片附在所述风车(1)上的聚四氟乙烯摩擦层(2)和两个互补的导电织物(3)制成的叉指电极,两个所述导电织物(3)粘贴到圆盘(6)上并通过小缝隙隔开形成叉指电极,所述叉指电极作为所述风驱动摩擦纳米发电装置的其中一个摩擦层表面,三片所述聚四氟乙烯摩擦层(2)附着在所述风车(1)的边缘,并以等角度沿所述叉指电极径向排列形成所述风驱动摩擦纳米发电装置的另一个摩擦层表面;所述声音驱动摩擦纳米发电装置包括聚偏氟乙烯-三氟乙烯纳米纤维膜(4)和粘贴在所述叉指电极上的间隔物垫片(5),将所述聚偏氟乙烯-三氟乙烯纳米纤维膜(4)作为摩擦层贴在两个导电织物(3)之间形成所述声音驱动摩擦纳米发电装置的上电极,位于下层的导电织物(3)作为所述声音驱动摩擦纳米发电装置的底电极。

2.根据权利要求1所述的捕获风能和声能的摩擦纳米发电机,其特征在于,所述风车(1)直径为28cm。

3.根据权利要求2所述的捕获风能和声能的摩擦纳米发电机,其特征在于,所述聚四氟乙烯摩擦层(2)采用扇形。

4.根据权利要求3所述的捕获风能和声能的摩擦纳米发电机,其特征在于,所述叉指电极间缝隙的大小为1mm。

5.根据权利要求4所述的捕获风能和声能的摩擦纳米发电机,其特征在于,所述圆盘(6)的外径为19cm,所述圆盘(6)采用六个扇形部分组成,每个所述扇形部分的半径为7cm,中心角为60°。

6.根据权利要求5所述的捕获风能和声能的摩擦纳米发电机,其特征在于,所述圆盘(6)的材质为亚克力。

7.根据权利要求6所述的捕获风能和声能的摩擦纳米发电机,其特征在于,所述间隔物垫片(5)位于上层的导电织物(3)与所述聚偏氟乙烯-三氟乙烯纳米纤维膜(4)之间,所述间隔物垫片(5)采用65μm厚的Kapton垫片。
