专利号: 2020105843663
申请人: 常熟理工学院
专利类型:发明专利
专利状态:已下证
专利领域: 基本电气元件
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

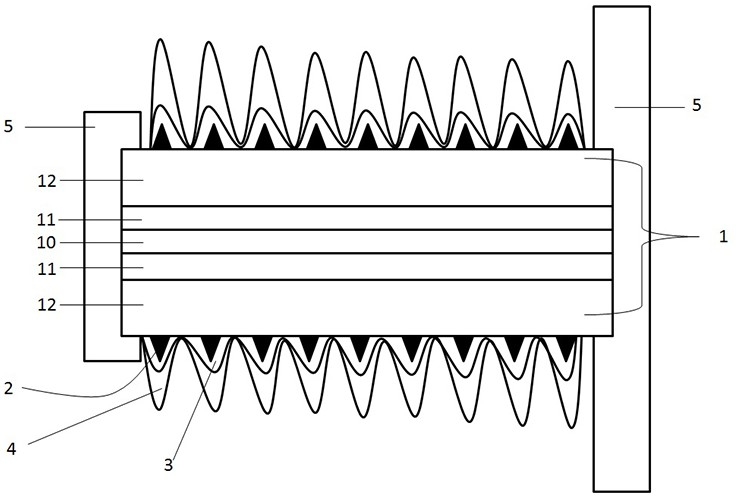

1.一种高可靠性光纤复合绝缘子,其特征在于:包括芯棒、骨架、第一绝热层、伞裙和金具,所述芯棒包括光纤固化体、第二绝热层和芯棒本体层,所述光纤固化体为环氧树脂棒,所述环氧树脂棒内设有至少两根轴向设置的光纤,所述光纤之间相互间隔设置,所述第二绝热层包覆固化于所述光纤固化体之外,所述芯棒本体层包覆固化于所述第二绝热层外,所述骨架为固化于所述芯棒外周面的若干轴向间隔设置的环氧树脂环,所述第一绝热层包覆固化于所述骨架之外且填充连接相邻的所述环氧树脂环,所述伞裙包覆固化于所述第一绝热层之外且在所述环氧树脂环的位置形成各个伞面,所述第一绝热层由玻璃纤维制成,所述第二绝热层由玻璃纤维与硅酸盐混合制成,所述伞裙由以下质量百分比组分组成:甘油酯18~20%、环氧树脂28~30%、丙烯酯树脂20~22%、失水山梨醇脂肪酸酯5~6%、石英砂粉末16~18%和双叔丁基过氧异丙基苯8~10%。

2.根据权利要求1所述的高可靠性光纤复合绝缘子,其特征在于,所述芯棒本体层由以下质量百分比组分组成:环氧树脂28~34%、玻璃纤维55~62%、固化剂8~9%以及绝缘导热材料1.5~2%。

3.根据权利要求1所述的高可靠性光纤复合绝缘子,其特征在于,所述第二绝热层的玻璃纤维与硅酸盐的质量比为1︰1~2。

4.根据权利要求1所述的高可靠性光纤复合绝缘子,其特征在于,所述光纤是纤芯+包层的结构,所述纤芯的直径≥3mm,所述光纤的外径≥5mm,所述纤芯的折射率n1与所述包层的折射率n2满足:n1‑n2≥0.6,所述光纤的允许抗拉强度≥15牛。

5.根据权利要求1所述的高可靠性光纤复合绝缘子,其特征在于,所述光纤数量为2至

20。

6.一种高可靠性光纤复合绝缘子的制备方法,其特征在于,依次包括以下步骤:S1、在第一模具中布置至少两根光纤,在光纤之间填充隔离光纤的环氧树脂进行固化得到光纤固化体,所述光纤沿所述光纤固化体的轴向设置;

S2、通过第二模具在所述光纤固化体外包覆固化由玻璃纤维与硅酸盐混合制成的第二绝热层,光纤固化体的截面处于第二绝热层截面的中心位置;

S3、通过第三模具在所述第二绝热层外包覆固化芯棒本体层;

S4、通过第四模具在所述芯棒本体层的外周面的以轴向间隔设置的方式固化若干环氧树脂环作为伞裙骨架;

S5、通过第五模具在所述骨架之外包覆固化由玻璃纤维制成的第一绝热层,所述第一绝热层填充连接相邻的所述环氧树脂环;

S6、通过第六模具在所述第一绝热层外包覆固化伞裙,将两端边缘多余的伞裙去除,并安装对应的金具,所述伞裙由以下质量百分比组分组成:甘油酯18~20%、环氧树脂28~

30%、丙烯酯树脂20~22%、失水山梨醇脂肪酸酯5~6%、石英砂粉末16~18%和双叔丁基过氧异丙基苯8~10%。
