1.一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，包括以下步骤：步骤1、制备纳米银溶液；

步骤2、制备碳量子点水溶液：

将F127、葡萄糖、去离子水的混合溶液加入反应釜中，然后将所述反应釜置于干燥箱内热处理后，得到的反应液，对所述反应液离心分离得到上层清液，即为碳量子点水溶液；

步骤3，沉积纳米银：

将所述纳米银溶液作为电解液，以泡沫镍作为工作电极进行沉积，沉积结束后对电极进行干燥，得到修饰电极；

步骤4，沉积碳量子点：

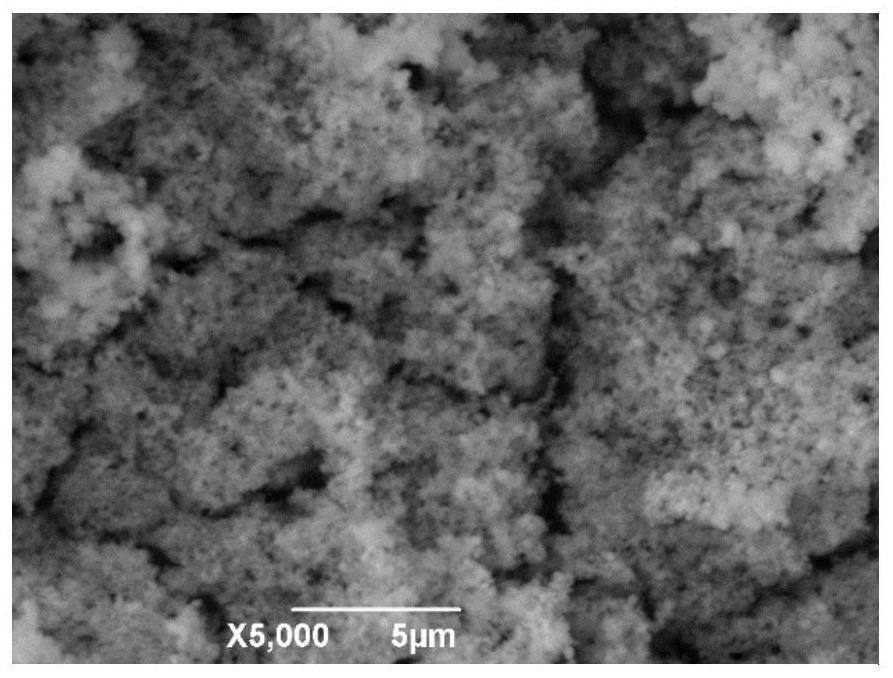

将所述碳量子点水溶液作为电解液，以所述修饰电极作为工作电极进行沉积，沉积结束后对电极进行干燥，得到碳量子点/纳米银修饰泡沫镍电极。

2.根据权利要求1所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，步骤1所述制备纳米银溶液的方法为：将柠檬酸三钠溶液和硝酸银溶液分别预热后进行混合，对混合液加热煮沸至溶液变为浅黄色，得到纳米银溶液。

3.根据权利要求2所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，所述柠檬酸三钠溶液的浓度为0.5～5g/L，所述硝酸银溶液的浓度为0.02～0.2g/L，所述柠檬酸三钠溶液和硝酸银溶液的体积比1：1～1：4。

4.根据权利要求2所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，所述柠檬酸三钠溶液、硝酸银溶液的预热温度均为60～90℃，混合后保温时间为0.2～

2h。

5.根据权利要求1所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，步骤2中所述F127的浓度为0.3～0.9g/L，所述葡萄糖的浓度为0.81～8.1g/L。

6.根据权利要求1所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，步骤2中所述热处理的温度为180～220℃，热处理时间为24～48h。

7.根据权利要求1所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，步骤3中所述沉积过程中：沉积电压为4～6V，沉积时间1～4h。

8.根据权利要求1所述的一种碳量子点/纳米银修饰泡沫镍电极的制备方法，其特征在于，步骤4中所述沉积过程中：沉积电位为3～5V，沉积时间4～8h。
